Как сделать комнатный «фонтан — ночник» своими руками

Привет все! Сегодня соберём полезную домашнюю самоделку. А именно соберём оригинальный компактный комнатный фонтанчик. Эта самоделка будет полезна тем, у кого в квартире или дома преобладает сухой воздух. Данный фонтанчик способен запросто увлажнить целую комнату вашего жилища. Сам фонтанчик будет построен в цветочном горшке и его можно будет поставить рядом с вашими цветами и тем самым он не будет среди них выделяться, да и собственно большинству цветов лишняя влага не помешает. Так же данная самоделка буде иметь функцию ночника, что тоже для некоторых может быть полезным. Данная самоделка, как обычно, будет строиться из максимально доступных материалов для того чтобы её смог себе позволить каждый. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.

Для самодельного комнатного фонтанчика-ночника понадобится:
— Аквариумный водяной насос
— Какая ни будь прозрачная ваза (на ваш вкус)
— Цветочный горшок со своим блюдцем также любого размера
— Ещё одно блюдце от цветочного горшка
— Прозрачный резиновый шланг (из аквариумных магазинов)
— Водонепроницаемая светодиодная лента
— Искусственная декоративная аквариумная трава

Переворачиваем выбранную вами вазу дном вверх. И по центру этой вазы необходимо проделать сквозное отверстие (примерно такого диаметра как диаметра выходного отверстия взятого вами насоса), если вы используете пластиковую вазу, то у вас получиться сделать это без труда. Можно выплавить отверстие паяльником. Со стеклянной вазой так не выйдет, поэтому автор сделал следующее, а именно взял кусок ПВХ трубы и отрезал от него кольцо, которое приклеил при помощи термоклея ко дну вазы. В это кольцо залили холодной воды и начала высверливать отверстие при помощи специального сверла по стеклу (вода нужна для охлаждения). Сверлить стоит предельно аккуратно, так как и автора получилось это не с первого раза.

Для следующего шага нужно блюдце от пластикового горшка. Именно блюдце конкретно для вашего горшка. Просто необходимо чтобы оно могло устанавливаться на него сверху. В этом блюдце необходимо тоже проделать сквозное отверстие по центру. Отверстие должно быть такого диаметра, чтобы в него мог пролезть выбранный вами шланг, идущий от насоса. Отверстие в этом блюдце следует делать при помощи паяльника, так как подобные горшки сделаны из некачественного пластика, и они могут запросто лопнуть от сверления.

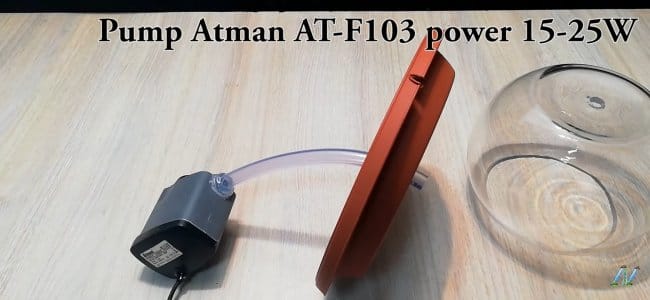

Не убираем блюдце, так как ещё с краю необходимо выплавить паз под выход провода от насоса. И как не трудно было догадаться для следующего шага необходимо взять водяной насос. Конечно, можно было бы собрать свой подобный насос, но так как заводские аквариумные варианты стоят совсем не дорого, в данном случае проще купить. И к тому же заводские варианты очень тихие и лишних звуков кроме журчания воды вы слышать не будете. На выходной штуцер насоса необходимо надеть резиновый шланг и для того чтобы он лишний раз не слетал, посадим его на термоклей.

Просовываем шланг от насоса через проделанное специально для него отверстие в пластиковом блюдце (вставлять в блюдце шланг необходимо верх дном). Пока не закрепляем шланг в блюдце, так как на данном этапе сложно понимать необходимую длину шланга. Далее возьмём сам цветочный горшок. В этот цветочный горшок погрузим насос с приклеенным к нему блюдцем. Это блюдце должно плотно сесть на горшок, так как это изображено ниже.

Как вы понимаете, что выход воды из горшка уже организован, но как вода будет возвращаться назад? Так вот для этого по всему периметру блюдца необходимо проделать сквозные отверстия для прохода воды. Такого рода отверстия проще всего сделать при помощи раскалённого паяльника (или например старой вязальной спицы).

На этом этапе, когда у нас уже блюдце стоит на своем место можно отрезать лишнюю часть шланга, а обрезать его нужно прямо под «корень», и для того чтобы шланг не вылетал из блюдца на всякий случай дополнительно закрепим его при помощи термоклея.

Затем добавим нашей самоделки функцию ночника. Для этого нужно приобрести водонепроницаемую светодиодную ленту. Вы можете использовать ленту любого цвета либо вообще с RGB светодиодами. Эту ленту необходимо разместить на пластиковом блюдце вокруг шланга. Но размещать её следует так, чтобы, потом вы могли накрыть это дело вазой. Так как ленту невозможно приклеить на свою самоклеящаяся часть в таком положении, клеить её необходимо как обычно при помощи термоклея.

После чего приклеим вазу к блюдцу, это довольно ответственный момент, так как чтобы задумка автора работала соединение между вазой, и блюдем должно быть герметичным. Клеить тут тоже нужно термоклеем, но на этот раз рекомендую хорошенько его прогреть и слегка прогреть стеклянную вазу (либо просто сделать её не холодной), это нужно для того чтобы когда вы наносили клей, ваза сразу не забирала все тепло на себя и там самым клей бы быстро застывал. Приклеиваем вазу, и так как у нас ещё через этот шов проходит провод от светодиодной ленты, в это место необходимо дополнительно загерметизировать клеем.

Далее необходимо задекорировать самоделку, так как вам удобно. Для более эстетичного вида самоделки желательно, каким либо способом замаскировать провода от насоса и от светодиодной ленты. Автор самоделки для этого решил использовать искусственные аквариумные кустики травы, которые он приклеил по всему контуру как блюдца возле чаши, так и по контору самого горшка. Такой способ декорирования имеет преимущество в том случае, если эта самоделка у вас будет стоять рядом с обычными цветами, она не будет выглядеть «инородно».
Вот и все готово! Для запуска наливаем полный горшок воды и запускаем насос. У нас должна наполниться ваза дополна, и вода пойдет через верх, стекая обратно вниз. Из-за того что вода имеет большую площадь соприкосновения с воздухом она довольно быстро испаряется (что хорош для увлажнения). Поэтому сразу после того как вода дополна наполнит вазу, в сам горшок необходимо снова налить воды дополна.

Приобрести комплектующие, которые могут пригодиться для сборки данной самоделки можно тут:
— Светодиодная лента
— Насос
— Шланг

Вот видео автора самоделки:

Светильник для мастерской на гибком кронштейне своими руками

Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина»!

Сегодня я хочу представить очередную свою самоделку. На этот раз это будет не станок и не инструмент, а, всего-лишь, настольный светильник.

Ранее я уже представил здесь один из вариантов настольного светильника для мастерской. Но, со временем, решил сделать ещё один. Дело в том, что работаю я обычно, в своём подвале, в котором у меня есть верстак. Там и установлен светильник. Но иногда мне удобнее делать что-то, сидя за столом. (Стол в подвале тоже имеется). Я накрываю стол картоном и работаю. А так как мои глаза с возрастом для нормального функционирования требуют всё больше и больше света, приходится прибегать к местному освещению. Пользоваться настольной лампой достаточно неудобно, так как, работая, часто опрокидывал её, зацепив шнуром электроинструмента, или заготовкой. Решил поэтому сделать ещё один светильник на струбцине. Если прошлый раз меня вдохновило на его создание наличие диодной ленты, то сейчас — появление в продаже по относительно низким ценам компактных диодных прожекторов. ))).

Впервые я обратил на них внимание, когда делал сверлильный станок.. Думая над тем, из чего можно сделать подсветку, я увидел в магазине вот такие диодные прожекторы:

Они светят достаточно ярко, благодаря десятиваттной светодиодной матрице, и, в то-же время, достаточно компактны. Обрадовала и цена (около трёх долларов), и я купил тогда два таких. Один — для станка, второй — «чтобы был» ))))
Вот сейчас я решил использовать его в своей самоделке.

Для её изготовления мне понадобились следующие материалы:

1. Светодиодный прожектор мощностью 10 Ватт.
2. Обрезок кожуха от автомобильного троса ручного тормоза.
3. Обрезок листового металла толщиной 1 миллиметр.
4. Струбцина.
5. Шнур со штепсельной вилкой.
6. Термоусадочная трубка.

Итак, начнём. Когда-то один из моих друзей не смог найти в продаже трос ручного тормоза для своего автомобиля американского производства. Он спросил моего совета, и я ему помог — в моей мастерской мы изготовили нужный трос из двух «жигулёвских». С тех пор в моём «нужном хламе» лежит обрезок кожуха от этого троса:

Моё внимание привлекло одно его качество — способность удерживать форму. То есть, если его изогнуть, к примеру, дугой, или «змейкой», то можно, держа за конец, даже размахивать им, и форма изгиба сохраняется!:

Это навело на ассоциацию с лампами, которые установлены на токарных станках. Там «ножка» лампы имеет такие-же свойства, благодаря чему, лампу легко можно направлять в любую сторону. Именно поэтому я решил задействовать этот кожух в качестве держателя для моего прожектора. Осталось придумать, каким образом закрепить на нём прожектор.

Штатную скобу я решил не использовать — она для этого не подходит. (Мне не нужно обеспечивать поворот прожектора в одной плоскости. Мне нужно его жёстко закрепить на конце кожуха). Поэтому скобу я сразу демонтировал. А крепление решил сделать из обрезка металла, толщиной 1 мм, который валялся у меня в «металлоломе».

Из него я вырезал вот такую заготовку:

При этом я использовал уже имеющийся загиб под прямым углом:

Именно посредством получившегося «жёлоба» я собираюсь прижать кожух троса к корпусу прожектора.
Сам кронштейн я собираюсь закрепить, используя гайку гермоввода кабеля. (Прожектор по степени защиты соответствует стандарту IP 65, поэтому провода заведены герметично). Мне для моих целей герметичность не требуется, поэтому я отвернул гайку гермоввода и разделал изоляцию кабеля, освободив провода:

В кронштейне я просверлил отверстие диаметром 12 мм (именно такой диаметр имеет резьбовая часть гермогайки:

Так как мне требуется очень жёстко прижать конец кожуха к корпусу прожектора, я посчитал жёсткость кронштейна недостаточной. (Ведь он выполнен из стали толщиной всего 1 мм.) Чтобы не позволить ему разогнуться, я сделал ещё одну точку крепления, для чего, надрезав одну сторону, изогнул конец кронштейна и просверлил в нём отверстие:

Теперь, посредством этого отверстия, можно закрепить конец кронштейна одним из винтов, которыми раньше крепился штатный кронштейн.
Примерив всё и убедившись в том, что отверстия совпадают, я отрезал всё лишнее, закруглил все углы и зачистил:

Кронштейн готов. Отправляем его пока в покраску. (Возможно, я уже озвучивал свой метод ускоренной покраски металлических деталей. Для тех, кто не знает — подскажу. Нужно перед покраской разогреть деталь при помощи технического фена, и окрашивать «на горячую». Нитроэмаль сохнет в таком случае моментально).

А пока краска сохнет, займёмся электрической частью.
Кожух троса имеет внутренний диаметр 4 мм. Для прокладки внутри кожуха я решил использовать медные провода с моножилой, которые у меня остались после переделки люминисцентного светильника «2 по 36» под светодиодные лампы:

Используя силиконовую смазку, и работая пассатижами, я не без труда вставил пару проводов внутрь кожуха:

Так как заземление в моём светильнике предусмотрено не будет, я отрезал жёлто зелёный провод, а остальные два соединил пайкой с проводами, продетыми сквозь кожух, после чего, изолировал их термоусадочным кембриком:

После чего, используя кембрик большего диаметра, обтянул им провода с заходом на кожух:

Краска на кронштейне высохла, и я закрепил кожух на корпусе прожектора, пропустив жгут сквозь прорезь:

Крепление получилось очень прочным, благодаря тому, что кожух, имеющий поперечные «рёбра», прижался поперёк рёбер охлаждения прожектора:

Вырвать его оттуда невозможно. Для проверки прочности, я несколько раз, держа рукой за корпус прожектора, придал «ноге» несколько разных форм, изгибая её:

Именно этот эффект мне и нужен. Так я смогу легко направлять свет туда, куда мне потребуется.

Теперь нужно придумать удобное крепление лампы к столу. Я сразу отбросил мысль сделать какую-бы то ни было упорную площадку. Светильник для работы не должен занимать место на столе. Наиболее удобный выход — крепить его с помощью струбцины к противоположному краю столешницы. Изначально я думал сделать простейшую струбцину из обрезка уголка, гайки и болта. Но вовремя вспомнил о валяющейся у меня очень давно без дела вот такой струбцине:

Я не знаю, от чего она, и, даже забыл, как она ко мне попала! ))))) Уж больно давно она у меня валяется))). Но она как нельзя лучше подходит для моей цели. Я решил вставить нижний конец «ноги» светильника в канал струбцины. Для того, чтобы выпустить провода, Я, используя УШМ, сделал вырез в нижней части:

После чего, помотав изоленты, с силой «вкрутил» нижний конц кожуха в струбцину:

Порывшись в своих «электрических запасах», я выбрал подходящий шнур с штепсельной вилкой:

(Таких готовых шнуров у меня всегда есть в запасе.)))) Я никогда ничего не выбрасываю, не разобрав. И, даже не вижу ничего зазорного в том, чтобы отрезать шнур от прибора, который выбросили. (Как правило, старые телевизоры/утюги/видики выносят и ставят у мусорных контейнеров)))))). И, при этом не испытываю ни малейшего стыда, или неудобства.))) Просто подхожу и отрезаю шнур.
А стыдно, я считаю — это когда у мужика нет в запасе куска провода, или штепсельной вилки. )))))

Соединив пайкой провода, и заизолировав их термоусадочным кембриком, я, во избежании отрыва при случайном рывке, примотал изолентой место соединения к струбцине:

(Я ведь делаю не красивую, а удобную и (главное) добротную лампу, потому как в мастерской нельзя исключить ни рывков шнура, ни ударов)))).

Никакого выключателя я делать не стал. Дело в том, что стол и верстак у меня оборудованы «управляемыми розетками». (Я закрепляю несколько розеток под столешницей, рядом с каждой — выключатель. Это очень удобно при одновременной работе с разными инструментами, например, с несколькими паяльниками одновременно. «Чтоб не дёргать штепселя» ))))). Вот в одну из них и будет включена лампа.
А если кому-то необходим выключатель, то можно его закрепить на «голове» лампы, или на струбцине. Как наименее удобный, но наиболее легковыполнимый вариант — повесить в разрыве шнура.

Вот и всё. Лампа получилась очень удобной. Светит ярко. Направить легко можно в любом направлении. Места на столе не занимает. Когда не нужна — можно просто отогнуть за стол.
