Широкополосный трансформатор в практике согласования антенн
Широкополосные высокочастотные трансформаторы с магнитной связью широко применяются радиолюбителями для согласования различных устройств. В частности, широкополосный трансформатор, имеющий коэффициент трансформации сопротивлений 1:9 (коэффициент трансформации напряжений — 1:3) удобно использовать для согласования проволочных антенн, запитанных с конца. Однако следует напомнить, что для таких антенн обязательно требуются системы заземления или противовесы, и чем ниже входное сопротивление антенны, тем эффективнее должна быть «земля».

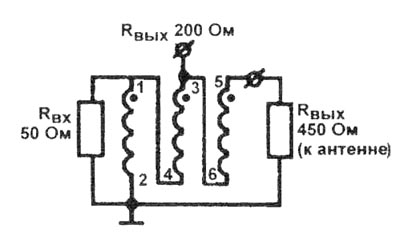

Широкополосный трансформатор с магнитной связью, имеющий коэффициент трансформации сопротивлений 1:9
«Классический» широкополосный трансформатор с магнитной связью, имеющий коэффициент трансформации сопротивлений 1:9, позволяет, например, трансформировать сопротивление с 50 до 450 Ом. Такой трансформатор можно использовать для согласования 50-омного коаксиального кабеля с длинными проволочными антеннами (70 — 100 м), имеющими входное сопротивление около 500 Ом и довольно малую реактивную составляющую, а также с антеннами Windom.
Согласования 50-омного коаксиального кабеля с длинными проволочными антеннами

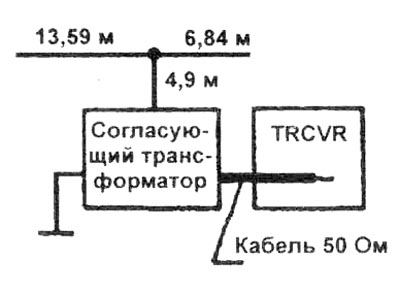

Например, антенна Windom длиной 13,59 + 6,84 м (длина проволочного фидера — 4,9 м), предназначенная для работы в диапазонах 7,14 и 28 МГц, при питании с помощью широкополосного трансформатора обеспечила приемлемый КСВ в 50-омном коаксиальном кабеле.
КСВ в зависимости от диапазона
Несмотря на то что минимум КСВ часто находился за пределами любительских диапазонов, тем не менее, широкополосный трансформатор является вполне полезным устройством для согласования антенны Windom. Как известно, однопроводный фидер антенны Windom довольно трудно завести в помещение радиостанции без риска не только ухудшить работу антенны, но и в придачу получить проблемы электромагнитной совместимости с бытовой радиоаппаратурой. Используя широкополосный трансформатор, конец однопроводного фидера можно не заводить внутрь здания, а подвести к месту подключения противовесов, применяя для питания антенны коаксиальный кабель, который подключается к радиостанции. Дополнительного снижения уровня помех можно достичь, используя токовый дроссель, препятствующий излучению оплетки кабеля.
Как известно, коаксиальный кабель имеет определенное затухание. В результате КСВ, измеренный на выходе передатчика, может быть значительно меньше, чем при измерениях, проведенных непосредственно на клеммах антенны. Приводим результаты измерений на частоте 14 МГц для нескольких типовых кабелей.

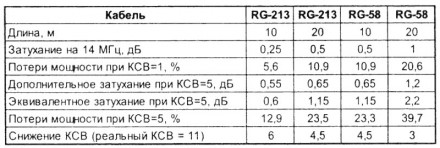

результаты измерений на частоте 14 МГц для нескольких типовых кабелей
В другом случае для согласования штыревой антенны длиной 5 м с 50-омным кабелем использовался широкополосный трансформатор, намотанный на сердечнике из порошкового железа. Обмотка была выполнена из провода, применяемого для электропроводки, содержала 3×7 витков и имела индуктивность 8 мкГн. Измерялся КСВ в первичной обмотке (КСВвых) трансформатора и на выходе передатчика (КСВвх). Влияние роста затухания кабеля на КСВ в зависимости от частоты можно видеть ниже.
Влияние роста затухания кабеля на КСВ в зависимости от частоты
Таким образом, увеличение затухания в кабеле с повышением частоты приводит к уменьшению КСВ, измеряемого на выходе передатчика. Потери в кабеле неизбежны, а их снижение может повлечь за собой значительное увеличение стоимости антенно-фидерной системы. С этой точки зрения более эффективным решением при согласовании антенны с коаксиальным кабелем является использование LC-цепей, но конструкция широкополосного трансформатора значительно проще.
Применение трансформатора с магнитной связью, имеющего коэффициент трансформации сопротивлений 1:9, не предотвращает на практике появление высокого КСВ. Трансформатор с дополнительными обмотками позволяет получить 4-, 9-, 16- и 25-кратное преобразование сопротивлений и благодаря этому улучшить согласование 50-омного кабеля с антеннами, имеющими импеданс соответственно 200, 450, 800 и 1250 Ом. Однако коммутация отводов может значительно усложнить конструкцию согласующего устройства.
Разработка трансформатора, обеспечивающего пропорциональное преобразование, позволяет, в итоге, оптимизировать согласование и снизить суммарный КСВ до приемлемых значений. Однако ненагруженные части обмотки могут быть причиной появления паразитных резонансов, ухудшающих работу трансформатора.
Измерения, проведенные с трансформаторами, намотанными как на ферритовых сердечниках, так и на сердечниках из порошкового железа, показали, что с ростом числа витков частотная характеристика ухудшается независимо от индуктивности обмотки. На основе полученных результатов можно разработать следующую концепцию конструкции трансформатора.
Широкополосный трансформатор для определенного сопротивления нагрузки должен обеспечить такую индуктивность обмоток, чтобы активное сопротивление на самых низких рабочих частотах не менее чем в 4 раза превышало трансформируемое сопротивление. Это обеспечит пренебрежимо малое влияние индуктивности трансформатора на условия согласования. Однако этот принцип не удается применить в трансформаторе с магнитной связью. Теоретически он трансформирует сопротивление 450 Ом в 50 Ом, но на практике входное сопротивление антенны лежит в широких пределах (36 — 5000 Ом) и имеет в общем случае комплексный характер. Выполнение данного условия требовало бы, в итоге, чтобы реактивное сопротивление обмотки на наименьшей частоте составляло 20 кОм, что соответствует индуктивности 900 мкГн на частоте 3,5 МГц.
В том случае, когда основная индуктивность трансформатора должна оставаться низкой, она подлежит такой же трансформации, как сложный мнимый импеданс антенны. В результате получим реальную нагрузку сопротивлением 50 Ом.
Для трансформаторов, предназначенных для согласования линий, намотанных на сердечниках из порошкового железа, нагруженная добротность может составлять 10 — 20. Для сопротивления нагрузки R = 5000 Ом это означает, что реактивное сопротивление обмотки на наименьшей частоте может составлять 250 — 500 Ом. В оригинальном исполнении трансформатор содержал 3 обмотки по 9 или 7 витков, намотанных на сердечнике Т130-2, что давало соответственно индуктивность 8 или 4,85 мкГн и реактивное сопротивление соответственно 171 или 106 Ом на частоте 3,5 МГц. Для нагрузки 5000 Ом это соответствовало нагруженной добротности 28 или 47 (в диапазоне 1,8 МГц они были бы в два раза больше). В случае сердечника из порошкового железа добротность ненагруженной обмотки была еще больше требуемой нагруженной добротности. Это означает возможность использования трансформатора с такими низкими индуктивностями также на низкочастотных диапазонах, однако он будет работать на границе допустимого.
Для минимизации потерь энергии в катушках в выходных контурах передатчиков стремятся, чтобы их нагруженная добротность не превышала 10 — 15. Дополнительно низкое сопротивление обмоток затрудняет согласование по мере снижения частоты работы. На частотах выше 10 МГц потери в сердечнике не составляют существен
ной проблемы, и можно легко обеспечить согласование.
Предложение повышения индуктивности трансформатора — принципиально правильное, если имеются в виду низкочастотные диапазоны. Во избежание необходимости намотки чрезмерного числа витков вместо сердечника из порошкового железа следует применять ферритовый сердечник. Так, трансформатор, состоящий из четырех обмоток ло 9 витков, намотанных на сердечнике FT40-43 (расчетная индуктивность — 1,23 мкГн), на частоте 3,5 МГц имеет реактивное сопротивление 27 кОм и обеспечивает согласование в узком диапазоне сопротивлений.
Сердечники с большой магнитной проницаемостью проверены в конструкциях приемных антенн и обеспечивают улучшение согласования даже для коротких проводов и штыревых антенн, что позволяет отказаться от применения активных антенн. Однако в передающих устройствах, когда можно компенсировать влияние реактивности обмотки, оптимальным решением может стать использование больших сердечников из порошкового железа (например, Т200А или Т255А) либо феррито-никелево-цинковых сердечников с низкой проницаемостью.
Измерения, проведенные с использованием ВЧ моста, позволяют достаточно точно исследовать свойства трансформатора (например, появление паразитных резонансов). Эти резонансы, которые могут появиться при подключении антенны к одному из нижних отводов трансформатора, могут привести к снижению сопротивления нагрузки трансформатора до величины нескольких десятков ом. Особенно критичны с этой точки зрения трансформаторы, намотанные с большим числом отводов, особенно если большая часть обмотки остается ненагруженной. В случае нагрузки целой обмотки паразитный резонанс может появиться только в некоторых ситуациях (например, когда сопротивление антенны высокое и имеет комплексный характер, т.е. содержит реактивную составляющую). Паразитный резонанс должен бы был дополнительно попасть на частоты работы, для этого тоже необходимо избегать появления резонансов в области ниже 30 МГц.
Для области с малыми потерями и с малой проницаемостью можно выполнить это требование через соответствующее ограничение максимальной индуктивности обмотки. В случае сердечника с большой проницаемостью ситуация не столь критична, как для малой, что можно объяснить тем, что на высоких частотах большую роль играет способ выполнения обмотки, нежели величина проницаемости сердечника.
Эквивалентное параллельное сопротивление потерь для сердечников, выполненных из порошкового железа, выше, нежели для ферритовых сердечников с низкой проницаемостью. Независимо от типа сердечника это сопротивление растет с ростом индуктивности обмотки. При мощности передатчика 100 Вт не наблюдалось нагрева сердечников Т60 и ТХ36, однако сердечник из материала 43 с обмоткой 125 мкГн сильно нагревался, а сердечник из материала 77 с обмоткой 1,4 мГн — только немного, что можно объяснить относительно высокой индуктивностью обмотки.
Для устранения потерь в сердечнике эквивалентное параллельное сопротивление потерь должно быть значительно выше наибольшего входного сопротивления антенны. Для этого также считаются приемлемыми сопротивления от 5000 Ом на низких частотах и около 2000 Ом на частоте 30 МГц. Потери в сердечнике приводят к видимому «улучшению» КСВ, аналогично как и потери в питающем кабеле.
Как следует из представленных здесь противоречивых выводов, трансформаторы с магнитной связью нельзя считать идеальными согласующими устройствами. Однако они имеют простую конструкцию, небольшие потери и преобразуют импеданс антенны к границам, в которых возможно согласование с помощью типовых согласующих устройств (например, антенных тюнеров). В таблице ниже приведены данные широкополосных трансформаторов, в конструкции которых особое внимание было обращено на достижение низкой индуктивности обмоток, намотанных в четыре провода.

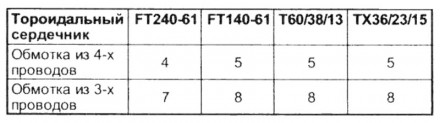

Данные широкополосных трансформаторов
На частоте 3,5 МГц при нагрузке сопротивлением 5000 Ом нагруженная добротность относительно низкая и составляет 2 — 5. Возможно ее снижение путем уменьшения индуктивности обмотки, но тогда не исключено, что на высших рабочих частотах появятся паразитные резонансы. При изготовлении трансформаторов рекомендуется использовать провода в тефлоновой изоляции, особенно при большой мощности передатчика.
1.5. Согласование телевизионных антенн с фидером
1.5. Согласование телевизионных антенн с фидером
При изготовлении антенны мастерам-радиолюбителям следует особое внимание уделять вопросам согласования выходного сопротивления активного вибратора антенны с сопротивлением кабеля снижения, которые, как правило, отличаются друг от друга.
Во всех случаях приемная ТА соединяется с входом телевизора с помощью кабеля снижения, который передает принятые антенной сигналы на телевизор. Фидерное устройство обладает, как правило, высоким кпд, в большой степени зависящим от материалов, из которых изготовлены его составные части, и от схемы согласования фидерной линии антенны и телевизора. В качестве фидерных линий используются высокочастотные симметричные или несимметричные коаксиальные кабели.
Согласование антенны делается для обеспечения более высокого КБВ в кабеле снижения. Согласующее устройство преобразует входное сопротивление антенны в сопротивление, близкое или равное волновому сопротивлению фидерной линии.
Симметрирование антенны осуществляется с целью увеличения помехозащищенности при приеме телепередач и производится в тех случаях, когда к симметричной антенне подключается несимметричная коаксиальная фидерная линия. Специальное симметрирующее устройство устраняет токи радиочастоты на наружной поверхности экрана коаксиального кабеля и искажения диаграммы направленности антенны.
Оба процесса выполняются одновременно одним симметрирующе-согласующим устройством (УСС). Рассмот рим поочередно следующие УСС: фазосдвигающее колено;
волновое U-образное колено; четвертьволновой коротко-замкнутый мостик; четвертьволновой стакан; полуволновое U-образное колено; эквивалент кабельной петли; воздушный симметрирующе-согласующий трансформатор (ВССТ); симметрирующе-согласующий трансформатор на ферритах (ССТФ)
На рис. 1.5 дано УСС типа «фазосдвигающее колено», которое применяется в полосе частот ±5 % от средней частоты телеканала. Полуволновой линейный неразрезной вибратор с фазосдвигающим коленом относится к простейшим слабонаправленным антеннам и применяется в качестве самостоятельной антенны на расстоянии не более 10 км от ТЦ и ретрансляторов при отсутствии помех и отраженных сигналов.
При этом следует заметить, что подключение коаксиального кабеля к неразрезному вибратору показано условно. При подключении фидера к фазосдвигающему колену необходимо выполнить следующее условие. Оплетка коаксиального кабеля должна быть припаяна в точке а непосредственно к трубке вибратора без переходного проводника.
На рис. 1.6, а, оплетка кабеля снижения также должна быть припаяна к правому вибратору в точке 1 без промежуточного проводника. Это позволяет обеспечить относительно плавный переход из симметричной двухпроводной линии в антенну.
Улучшения согласования антенного устройства с кабелем снижения можно в некоторых случаях добиться применением неоднородностей в виде различных конструктивных элементов, не приводящих к заметному изме-
нению диаграммы направленности. Главным условием применения согласующих неоднородностей является их геометрическая симметрия в обоих плоскостях поляризации. Улучшение согласования достигается за счет того, что знак реактивной составляющей входного сопротивления антенны изменяется медленно, так как во всех широкополосных антеннах с таким устройством компенсация реактивного сопротивления происходит непосредственно на входе антенны.
Изготавливается данное УСС из латунной трубки диаметром, равным диаметру полуволнового линейного вибратора, который, в свою очередь, равен одной пятидесятой длины волны (1/50lдл.).Длина колена l1 = 1/10lдл
На рис. 1.6 а, б, приведены конструкция и схема подключения несимметричного коаксиального кабеля к полуволновому линейному вибратору с помощью симметрирующего мостика и УСС типа «волновое U-образное колено». В метровом диапазоне волн широко используется симметрирующий шлейф, изображенный на рис. 1.6 а, который изготавливается из трубок диаметром d1 = 10—15 мм, приваренных к вибраторам из трубок диаметром d = 12—25 мм. Перемычка 2 делается из металла и накоротко замыкает оба отрезка трубки 1. При изготовлении УСС необходимо выполнить следующее: первый
отрезок трубки приваривают к тому плечу вибратора, который питается от центральной жилы коаксиального кабеля и вместе со вторым отрезком трубки и с наружной оболочкой кабеля образует двухпроводную симметричную линию. Перемычку 2 присоединяют на расстоянии l1 от входных клемм антенны, оно равно 1/4lдлср, где lдлср — средняя длина волны.
При подключении в точках 1 к левой 4 и к правой 5 половинам вибратора короткозамкнутого четвертьволнового отрезка линии симметрии токов в плечах восстанавливаются. Применение симметрирующего шлейфа обеспечивает пропорциональное ответвление токов в левом и правом плечах вибратора, компенсацию разности токов, незначительное ответвление токов по оболочкам кабелей без изменения входного сопротивления вибратора. Конструкция симметрирующего мостика позволяет изменять положение короткозамыкающей перемычки, а это дает возможность использовать его в очень широком диапазоне частот. Дополнительной регулировкой расстояния между трубками симметрирующего мостика в пределах 60— 80 мм можно добиться полного согласования антенны с кабелем снижения при равенстве волнового сопротивления фидера с входным сопротивлением антенны.
Широкое применение в радиолюбительской практике получило УСС типа «волновое U-образное колено» (рис. 1.6, б). Подключается оно к активному вибратору большинства ТА типа «волновой канал». Конструктивные размеры этого УСС, изготовленного из коаксиального кабеля со сплошной полиэтиленовой изоляцией марки РК-75, приведены в табл. 1.8.
Антенны с входным сопротивлением, отличающимся от волнового сопротивления кабеля снижения, согласуются между собой с помощью УСС типа «волновое U-образное
колено», у которого в качестве согласующего трансформатора применен четвертьволновой отрезок коаксиального кабеля, а удлинение одной ветви на отрезок, равный полуволне,—для изменения фазы тока, питающего вторую половину вибратора антенны.
Волновое сопротивление кабеля, образующего U-колено, определяется по следующей формуле: R^2 = RA • Wф, где RA — сопротивление нагрузки (волновое сопротивление антенны), Wф — волновое сопротивление фидера.
Для сохранения симметрии вибратора антенны при подключении к нему несимметричного коаксиального кабеля марки РК-75 может быть применен другой тип УСС:
четвертьволновой короткозамкнутый мостик (рис. 1.7). Изготавливается это устройство из металлических трубок диаметром d и d1, которые соединяются между собой по одному из вариантов конструктивного исполнения и крепятся к металлической мачте. Сквозь одну из трубок протягивают кабель снижения, оплетку его подключают
к той половине вибратора, к которой подсоединена трубка с кабелем, а центральная жила кабеля подводится к другой половине вибратора. Длина мостика l от вибратора
до короткозамкнутой перемычки равна 1/4lдлср и выбирается для каждого канала в соответствии с данными, приведенными в табл. 1.9 и 1.10.
Концы трубок, спускающиеся ниже короткозамкнутой перемычки, могут быть произвольной длины. Симметрирующий мостик не нарушает согласования, так как его входное сопротивление очень велико во всей полосе частот телеканала и не шунтирует антенну. Настройка мостика на нужный канал достигается путем перемещения металлической замыкающей перемычки вдоль трубок.
Следующее УСС для полуволнового линейного разрезного вибратора является наиболее простым по конструкции (рис. 1.8). Оно называется также «четвертьволновой короткозамкнутый мостик», но изготавливается из отрезков коаксиального кабеля, в котором роль мостика играют экраны кабелей. Как следует из рисунка, экран кабеля 5, соединяющего антенну с телеприемником, подключается к одной трубке вибратора, а экран кабеля 4 — к другой. Внутренний проводник кабеля 5 соединяют с той же трубкой вибратора, к которой подключен экран кабеля 4. На расстоянии 1/4lдл от вибратора экраны кабелей 4 и 5 соединяются друг с другом, образуя четвертьволновой
короткозамкнутый мостик. Внутренний проводник кабеля 4 припаивается либо к оплетке этого кабеля, либо к вибратору 1. Отрезки кабеля 4 и 5 закрепляются диэлектрическими планками 3. Длина мостика l3 = 1/4lдл; размер l1= 50—80 мм; l2= 50—80 мм; l4= 1—10 мм.
На рис. 1.9 дана конструкция оригинального УСС типа «четвертьволновой стакан», которое состоит из двух тонкостенных трубок, соединенных между собой, как показано на рисунке. Вибраторы 1 и 2 изготавливаются из трубок диаметром, равным 1/50lдл. Наружный корпус «четвертьволнового стакана» делается из трубки диаметром 50—60 мм и толщиной стенки 1—3 мм. Внутренний цилиндр — из тонкостенной трубки диаметром 8—16 мм и толщиной стенки 1—2 мм. Наружный 4 и внутренний 5 цилиндры соединяются между собой металлическим диском 7, который припаривается или припаевается, как указано на рисунке. Сверху между внутренним и наружным цилиндрами вставляется кольцо 3, изготавливаемое из диэлектрика. Размер наружного стакана: l1=1/4lдл l2=2—10 мм; l= 1/10lдл.
Экран коаксиального кабеля 6 подключается к верхней части внутреннего стакана и к одной трубке вибратора. Внутренний проводник кабеля соединяют со второй трубкой вибратора.
УСС типа «полуволновое U-образное колено» (рис. 1.10) при изготовлении антенн типа «волновой канал» используется в качестве активного элемента.
Как следует из схемы соединений, симметричные зажимы петлевого вибратора 1 соединены между собой по-
луволновым отрезком коаксиального кабеля 2, а несимметричный фидер 3 также своей внутренней жилой присоединяется к одному из зажимов вибратора в точке 1. Вследствие того что электрическая длина петли 2 равна полуволне, ток правой половины вибратора в точке 1 изменит свое направление на обратное, а следовательно, токи обеих половин вибратора в точке присоединения центральной жилы кабеля будут в фазе и сложатся. Симметрия токов в каждом плече вибратора сохранится.
Длина петли определяется так: l2 = lдлcp/2e^2. Длина отрезков коаксиального кабеля для изготовления УСС типа «полуволновое U-образное колено» дается в табл. 1.11.
УСС в виде кабельной петли может применяться во всех существующих конструкциях одноканальных антенн, однако в многодиапазонных антеннах (1—12-й каналы) оно не обеспечивает получение требуемых электрических характерис-
тик, да и во многих случаях оказывается неудовлетворительным из-за значительных размеров кабельной петли. Хорошие результаты можно получить, если применить УСС типа «эквивалент кабельной петли» (ЭКП), рис. 1.11. Оно представляет собой несимметричную длинную линию, свернутую и спираль. Изготавливается данное УСС на металлической трубке диаметром 5 мм, на нее наматывается изолированный провод марки ПЭВ-2 или ПЭЛШО. Наматывается сразу три провода рядовой намоткой — виток к витку, которые на выходе соединяются между собой, и все три обмотки работают параллельно. При плотной намотке на каркас, расстояние между щечками которого равно 25 мм, укладывается 16—17 витков. Схема подключения ЭКП приведена на рис. 1.12. Центральная жила коаксиального кабеля подсоединяется к точке 1 вибратора и к соединенным между собой выводам спиралей.
ЭКП обеспечивает в антеннах, рассчитанных на прием телепередач на 6—12-м каналах, и в кабелях снижения, подключаемых к ним, KБB не менее 0.6.
Устанавливается ЭКП в герметичной пластмассовой коробке непосредственно на антенне и прикрепляется к деревянной «или металлической мачте в точке 0, которая выполняет функцию заземления.
При изготовлении УСС типа ЭКП металлическая трубка диаметром 5 мм должна иметь продольный сквозной паз (прорезь) шириной до 1 мм.
На рис. 1.1.3 показано одно из наиболее эффективных УСС, которое называется воздушный симметрирующе-согласующий трансформатор (ВССТ). Устройство включается в многодиапазонные ТА, рассчитанные, например, на прием 1-5го каналов. Изготавливается ВССТ в виде двух катушек-спиралей, соединенных между собой боковыми щечками. Каждая катушка-спираль наматывается на тонкий каркас из диэлектрического материала и представляет собой отрезок двух электромагнитно связанных линий, свернутых в спираль. Катушка содержит 10 х 2 витков, намотанных рядовым способом из провода марки ПЭВ-2 или ПЭЛШОК диаметром до 0,31 мм. Диэлектрический каркас должен иметь на наружном диаметре двухзаходную резьбу с шагом 1 мм и диэлектрическую проницаемость 3,5—4.
Описываемое УСС обеспечивает в диапазонах 1—5-го каналов КБВ в 75-омном кабеле снижения не менее 0,6. Таким образом, данное УСС представляет собой четыре длинные линии, свернутые в спираль, которые включаются в цепь антенны последовательно-параллельным способом по определенной схеме. УСС устанавливается на входе ТА в пластмассовом корпусе, изолированном от мачты антенны. Схема соединений обмоток ВССТ приведена на рис. 1.14.
На рис. 1.15 изображено наиболее эффективное УСС, которое применяется в широкополосных антеннах всех типов, включая и комнатные. Называется данное УСС симметрирующе-согласующий трансформатор на ферритах (ССТФ). Оно отличается от ВССТ только конструктивным исполнением и улучшенными электрическими параметрами. Схема включения обмоток ССТФ точно такая же, как и у ВССТ (рис. 1.16). Устройство хорошо работает на всех первых 12 каналах телевидения.
Изготавливается ССТФ на высокочастотных ферритовых кольцах марки 50ВЧ с размерами 7х4х2; марки
1000BH с размерами 7х4х2; марки 100ВЧ с размерами 8,4х3,5х2. В конструкции трансформатора могут быть использованы два ферритовых кольца со своими обмотками или одно кольцо с двумя обмотками. Каждая обмотка трансформатора содержит восемь витков обмоточного провода, намотанных в два провода. Можно применить обмоточный провод марки ПЭВ-2, ПЭЛ, ПЭЛШО или ПЭВТЛ диаметром 0,23 мм, с изоляцией. Но необходимо иметь в виду, что использование трансформатора на одном ферритовом кольце дает низкий результат. В схему соединений трансформатора введен конденсатор С типа КД-1-1 пФ.
Как следует из схемы, начало обмотки I соединяется с правым плечом вибратора, а ее конец — с внутренней жилой коаксиального кабеля снижения; начало первичной обмотки I, а — с началом обмотки II и заземляется в точке 0 полуволнового вибратора. Конец первичной обмотки I, а соединяется через конденсатор С с внутренней жилой кабеля снижения. Конец обмотки II соединяется напрямую с центральной жилой кабеля снижения. Начало обмотки II, а — со вторым левым плечом вибратора. Конец вторичной обмотки II, а — с концом обмотки I, а и заземляется в точке 0, где антенна (петлевой вибратор) крепится к мачте.
В радиолюбительской практике применяются и другие УСС, конструкции которых могут быть рекомендованы для изготовления в домашних мастерских. К числу таких УСС относятся регулируемые емкостные и резисторные конструкции.
На рис. 1.17 дана схема регулируемого емкостного
УСС, которое используется для настройки неразрезного трубчатого вибратора длиной l. Устройство имеет основную трубку вибратора l, узел крепления дополнительной трубки 2, короткозамкнутую перемычку 7 и подстроечные конденсаторы 6 (С1, С2>, устанавливаемые на диэлектрической плате 3. В согласующем устройстве расстояние от середины активного вибратора 1 до короткозамкнутой перемычки определяется по формуле l1 = 1/13fcp, где fcp — средняя частота канала в МГц.
Для изготовления активного вибратора антенны 1 используется тонкостенная трубка диаметром d=(10. 20) мм, диаметр дополнительной трубки d1 = (0,25. 0,35)d. Расстояние между трубками: S=(3. 5)d.
Емкость подстроечных конденсаторов С1 и С2 в пФ определяется из соотношений: С1= 2000/f; C2=500/f.
На рис. 1.18 приведена схема подключения активного неразрезного вибратора с регулируемым УСС, состоящим из двух дополнительных трубок 3, которые подключаются к антенне с помощью короткозамкнутых перемычек 2. Изготавливаются эти трубки такого же диаметра, как и основной вибратор. К трубкам подключается УСС типа «полуволновое U-образное колено» 4, выполненное из коаксиального кабеля 5 с волновым сопротивлением 75 Ом.
Дополнительная настройка антенны на принимаемый телеканал осуществляется перемещением короткозамкнутых перемычек 2 на равное расстояние с обеих сторон.
