Установка уровня топлива в поплавковой камере

Необходимый для нормальной работы карбюратора уровень топлива обеспечивает правильная установка исправных элементов запорного устройства (рис. 2-90).

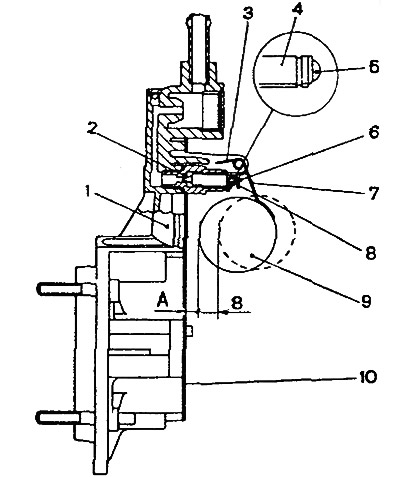

Рис. 2-90. Устанока уровня топлива в поплавковой камере: 1 — крышка карбюратора; 2 — седло игольчатого клапана; 3 — упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 — оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка

Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора (размер А), должно составлять 6,5±0,25 мм Регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь зазубрин и вмятин.

Контроль производите калибром 67.8151.9505. Крышку корпуса держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.

Величину 8±0,25 мм максимального хода поплавка регулируйте подгибанием упора 3. Оттяжная вилка 6 игольчатого клапана не должна препятствовать свободному перемещению поплавка.

При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры.

Примечание. Проверять установку поплавка следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменять также уплотнительную прокладку клапана.

Регулировка уровня топлива в поплавковой камере карбюратора Ваз 2121 Нива 2131

Регулировку уровня топлива в поплавковой камере карбюратора на автомобиле Ваз 2121 и Нива 2131 выполняют каждый раз после замены игольчатого клапана, либо при наличие подозрения на переливание или наоборот недостаток топлива в камере карбюратора. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Снимаем корпус воздушного фильтра, далее производим демонтаж крышки карбюратора. После того, как крышка снята, кладем ее на чистый верстак кверху поплавком.

• Теперь берем штангенциркуль и замеряем расстояние от прокладки крышки до самой верхней точки поплавка, то есть до его макушки. Расстояние должно быть в пределах 34-35 мм для обеих.
• В случае если у вас отличается, то производим регулировку, для этого плоской отверткой подгибаем язычок поплавка над игольчатым клапаном. После делаем повторную проверку и при необходимости повторяем операцию.
• Так же осмотрите поверхность язычка, а именно ту, которая опирается на поверхность клапана, она должна быть ровной без задиров и вмятин, а так же сам язычок должен быть четко перпендикулярным оси клапана. Если он поврежден, то меняем поплавок на новый.
• При установке крышки проверьте не задевают ли поплавки о стенки карбюратора, если что, то подогните их.

Проверка и регулировка уровня топлива в поплавковой камере карбюратора 21073 Солекс

При возникновении неисправностей в работе двигателя автомобиля с карбюратором Солекс 21073-1107010: потеря мощности и приемистости, «провалы» и рывки при нажатии на педаль «газа», «перелив» имеет смысл проверить и в случае необходимости отрегулировать уровень топлива в поплавковой камере.

Необходимые инструменты и приспособления

— Крестовая среднеразмерная отвертка

— Шлицевая среднеразмерная отвертка

— Сверло диаметром 1 мм

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя автомобиля

Порядок проверки уровня топлива в поплавковой камере карбюратора 21073-1107010 Солекс

Для нормальной работы карбюратора 21073 необходимо определенное положение элементов его поплавковой камеры. Поэтому проверяем два параметра: первое — сам уровень топлива в поплавковой камере и второе – положение поплавков.

Проведем работу по проверке и регулировке уровня топлива в поплавковой камере на примере только что снятого с двигателя 1,7 л автомобиля «Нива» 21213 карбюратора Солекс 21073-1107010 работа которого стала вызывать небольшие провалы при нажатии на педаль «газа». Карбюратор ни когда не подвергался самостоятельной регулировке, поэтому все размеры оригинальные (заводские).

— Запускаем двигатель автомобиля и даем ему поработать 3-5 минут

При этом поплавковая камера автоматически заполнится топливом до проверяемого рабочего уровня.

— Снимаем верхнюю часть (крышку) карбюратора

Отворачиваем пять винтов крепления крышки при помощи крестообразной отвертки.

— Замеряем расстояние от края поплавковой камеры до зеркала топлива

(измеряем уровень топлива)

Используем линейку. Расстояние от края поплавковой камеры до «зеркала» топлива, в случае если уровень топлива нормальный, должно составлять 25-26 мм. См. фото выше.

Если уровень топлива соответствует норме дальнейшие измерения можно не проводить. Но на всякий случай проверим положение поплавков, вдруг один из них задевает за стенки поплавковой камеры.

— Замеряем расстояние между выступами на нижней поверхности поплавков и картонной прокладкой крышки

Для этого переворачиваем крышку карбюратора поплавками вверх и ставим ее на горизонтальную поверхность. Просовываем сверло диаметром 2 мм между выступом на нижней части поплавка и картонной прокладкой (она должна быть плотно прижата к крышке). Сверло должно входить с легким защемлением. Проводим проверку для второго поплавка. При уровне топлива 25-26 мм расстояние между поплавками и прокладкой должно составлять 2 мм. Это взаимозависимые величины. Если расстояние больше или меньше, то при помощи шлицевой отвертки и пассатижей немного подгибаем верхний язычок на рычагах поплавков. Проводим проверку еще раз.

Измеряем зазор между прокладкой и поплавком при помощи сверла

На нашем тестируемом карбюраторе 21073 Солекс сверло 2 мм свободно прошло между прокладкой и краем поплавка. Если чуть ужать картонную прокладку, то с небольшим защемлением входит сверло диаметром 2,5 мм (еще раз повторюсь, что регулировка карбюратора не разу не проводилась и все его настройки и размеры «заводские»).

— Проверяем положение поплавков относительно стенок поплавковой камеры

Смотрим сверху на горизонтально установленную крышку карбюратора. Поплавки должны располагаться параллельно линиям оттиска на картонной прокладке крышки. Если нет, подгибаем рычаги поплавков.

Поплавки должны быть параллельны оттиску на картонной прокладке «крышки»

Ставим крышку вертикально. Смотрим на линию подштамповки на боковой части поплавка. Она должна быть параллельна плоскости крышки. Аналогично проверяем второй поплавок. При этом язычок на рычагах должен слегка утапливать шарик иглы запорного клапана. Если параллельности нет, подгибаем рычаги поплавков и (или) язычок.

Проверяем параллельность поплавков относительно плоскости «крышки»

— Регулируем полный ход поплавков

Ставим крышку горизонтально. Линейкой измеряем расстояние от нижних углов каждого из поплавков до плоскости картонной прокладки крышки. Запоминаем цифру.

Измерение расстояния до нижнего угла поплавков

Поднимаем поплавки вверх, имитируя их опускание на дно поплавковой камере при падении в ней уровня топлива. Измеряем линейкой расстояние от нижних углов поплавков до картонной прокладки. Оно должно составлять: первая запомненная цифра плюс 15 мм. Например, 3 мм плюс 15 мм равно 18 мм. Если расстояние не соответствует требуемому, то добиваемся его соответствия подгиная задний язычок на рычагах поплавков и проводя проверку заново.

Устанавливаем полный ход поплавков

Все, проверка и регулировка уровня в поплавковой камере карбюратора 21073-1107010 Солекс полностью проведена пора его устанавливать на двигатель и проверять исчез ли «провал» в работе двигателя при нажатии на педаль «газа».

Примечания и дополнения

— Если уровень топлива в поплавковой камере карбюратора выставлен верно, а проблемы в работе двигателя все равно имеются, необходимо проверить герметичность запорного клапана поплавковой камеры и наличие «подсоса» постороннего воздуха в карбюратор.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Причины неисправностей карбюраторов на ВАЗ 2121 «Нива» и самостоятельный ремонт

Автомобили повышенной проходимости ВАЗ 2121 «Нива» уже с завода имеют надёжную и долговечную оснащённость. В качестве силового агрегата на «Ниве» используется карбюраторный двигатель, который позволяет обеспечить бесперебойные нагрузки в любых условиях эксплуатации. Произвести ремонт и регулировку карбюратора на ВАЗ 2121 — куда более простое дело, нежели оно может казаться по началу.

Модели карбюраторов на автомобилях ВАЗ 2121 «Нива»

На заводе автомобили «Нива» 2121 оснащаются карбюраторами типа «Озон». Эти механизмы разделяются всего на два вида:

2107–110–7010–10 (оснащён прерывателем старого образца, не имеет вакуумного корректора);

2107–110–7010–20 (более современная модель, однако из-за отсутствия микропереключателя от экономайзера имеет повышенный расход топлива).

«Озоны» имеют традиционное для карбюраторных узлов устройство и принцип работы.

Узел оснащения автомобилей ВАЗ 2121 имеет традиционную для карбюраторов конструкцию

Ремонт карбюратора ВАЗ 2121 своими руками

Ремонт карбюраторного узла на «Ниве» может потребоваться в разных случаях. Если автолюбитель имеет практические навыки обслуживания своего «четырёхколёсного друга», то самостоятельное выполнение ремонтных работ не составит для него труда. Однако необходимо отметить, что устройство карбюраторных механизмов отличается повышенной сложностью, поэтому качественное проведение работ без подготовки маловероятно.

Признаки и причины неисправностей карбюраторов «Озон»

Внешние проявления работы двигательного агрегата и собственные ощущения водителя, как правило, могут свидетельствовать о возникновении каких-либо неполадок в работе карбюратора. Самыми распространёнными признаками неисправностей на «Озоне» считаются:

неустойчивая работа силового агрегата на холостых оборотах;

автомобиль теряет показатели динамики;

после достижения скорости в 90 км/ч резко падает продуктивность мотора;

трудности при запуске;

увеличение расхода потребления топлива.

Таким образом, если «Озон» показывает один или сразу несколько из этих признаков неисправностей, то это означает необходимость проведения ремонтных работ.

Видео: ремонт пускового устройства карбюратора

Двигатель получает слишком много бензина — заливает карбюратор/залегает игла

Если автовладелец замечает, что карбюратор постоянно заливается излишками бензина, можно сделать вывод о неисправности игольчатого клапана. Он со временем может терять свою пропускную способность, из-за чего сначала возникают трудности с запуском мотора, на карбюраторе появляются потёки топлива, а потом мотор вообще будет невозможно завести.

Выход из ситуации — заменить игольчатый клапан своими руками. Для этого потребуется:

Снять крышку с карбюратора.

Выставить поплавок по его первоначальной оси.

Отсоединить игольчатый клапан.

На освободившееся место прикрутить новый клапан.

Прикрутить крышку на место.

Автомобиль не может удерживать холостые обороты — сразу глохнет

В этом случае потребуется заменить экономайзер. Скорее всего, причина именно в этом компоненте, так как он обеспечивает подачу топлива в мотор на холостом ходу. В редких случаях на карбюраторах «Нивы» может выйти из строя блок управления холостым ходом.

Для определения причины неисправности рекомендуется разобрать карбюратор и осмотреть устройства экономайзера и холостого хода. Визуально будет заметно их состояние (налипание большого количества нагара и грязи, деформация). Если устройства вышли из строя, порядок их замены максимально прост: на место старого компонента устанавливается новое.

Как снять карбюратор с «Нивы»

Для выполнения работы потребуется простой набор инструмента. Обычно все эти вспомогательные приспособления имеются у каждого автолюбителя:

комбинированный ключ на 13;

Механизм расположен максимально удобно для проведения любых работ

Приступая к снятию карбюратора с «Нивы», необходимо убедиться в том, что мотор уже остыл, иначе можно обжечься о перегретые металлические части. Порядок снятия проходит следующим образом:

Снять коробку с воздушным фильтром. Она будет мешать доступу к мотору, поэтому рекомендуется сразу же открутить отвёрткой три гайки крепежа коробки.

Далее потребуется головкой на 8 отсоединить четыре болта, которые крепят коробку воздушного фильтра к поверхности карбюратора.

После этого коробка убирается в сторону, а от карбюратора отсоединяются все идущие к нему шланги и магистрали

Отсоединяется тросик подсоса (зажим откручивается отвёрткой).

Тонким лезвием отвёртки необходимо поддеть тягу управления заслонкой дросселя, чтобы выцепить её из защёлки.

Следующий шаг — это демонтаж самого карбюратора. Откручиваются четыре гайки, которые крепят его к коллектору. После чего сам узел вытаскивается со шпилек.

Карбюратор рекомендуется ставить на ровную чистую поверхность.

Процедура очистки от нагара и грязи

Снятие карбюратора подразумевает проведение очистки его составляющих или замену в случае сильного износа трущихся элементов. Однако чаще всего его снимают для того, чтобы промыть и прочистить его изнутри и снаружи от нагара и налипшей грязи:

жиклёры требуют особого подхода в обслуживании, так как обладают хрупким строением. Для того чтобы их прочистить, рекомендуется использовать зубочистки или тонкую медную проволоку. Какие-либо химические очистители использовать нельзя, так как жидкость может остаться в отверстиях жиклёров, а потом попасть в карбюратор. После чистки вручную разрешается продувка жиклёра баллончиком со сжатым воздухом;

поплавковая камера чистится от нагара специальным очистителем. Также допускается использование растворителей серии 645–652. Моющую жидкость необходимо залить в камеру, несколько раз в течение двух часов перемешать и слить. После чего внутренняя полость поплавковой камеры должна быть тщательно высушена мягкой тканью без ворса;

все элементы дроссельной заслонки чистятся от нагара стандартным очистителем или керосином. Заслонку вместе с другими металлическими частями карбюратора можно поместить в ёмкость с керосином и подержать там в течение двух часов. После того как скопления гари и грязи растворятся, заслонку рекомендуется продуть и насухо вытереть.

Фотогалерея: жиклёры, поплавковая камера и дроссельная заслонка

Процедура замены прокладки

Карбюраторный механизм соприкасается со впускным коллектором. Отсутствие вибрации, лишнего шума, а также быстрого износа элементов обеспечивает прокладка, которая находится между этим механизмом и коллектором.

Прокладка имеет специфическую форму, благодаря которой карбюратор и коллектор успешно «уживаются» друг с другом. Замена прокладки необходима в том случае, если во время движения чувствуется дополнительная вибрация и посторонние шумы. К тому же обычно при снятии карбюратора для промывки прокладка также меняется, чтобы не пришлось потом снимать всё устройство только для её замены.

Процедура замены достаточно проста: она включает в себя все те этапы, которые были описаны выше (см. п. Как снять карбюратор с «Нивы»). Однако сразу же после снятия и удаления старой прокладки на шпильки надевается новое изделие. Далее потребуется установка карбюратора в обратной последовательности.

Первая прокладка — новая, вторая — спустя год использования, третья — с максимально допустимой степенью износа

Установка в обратном порядке

Установка карбюраторного механизма на «Ниве» занимает гораздо больше времени, чем снятие. Это происходит потому, что обратный процесс более сложен в плане подключения шлангов и топливных магистралей.

Порядок установки «Озона» на ВАЗ 2121 выглядит следующим образом:

Устройство нанизывается на четыре шпильки к впускному коллектору.

Соответствующие гайки закручиваются на эти шпильки, чтобы придать карбюратору устойчивость и необходимое положение.

Защёлкивается тяга управления дроссельной заслонкой.

Прикручивается на место тросик подсоса.

Далее потребуется подключить все шланги в строгом порядке: сначала топливный патрубок, затем обратную магистраль, после чего можно подсоединять оставшиеся шланги в любом порядке.

К корпусу карбюратора прикручивается коробка топливного фильтра.

После этого коробка крепится к каркасу подкапотного пространства.

Как выполнить регулировку «Озона»

Самостоятельная регулировка карбюратора «Озон» на автомобиле ВАЗ 2121 позволяет добиться стабильной работы силового агрегата и сократить расход бензина.

Обычно работы по регулировке включают в себя настройку пускового узла, блока холостого хода и уровень горючего в ёмкости поплавковой камеры. Для быстрого проведения работ рекомендуется сразу же подготовить следующий набор инструментов:

мультиметр (или тахометр);

плоская узкая отвёртка.

Порядок выполнения регулировочных работ:

Необходимо прогреть мотор до его рабочей температуры.

На работающем двигателе потребуется полностью открыть воздушную заслонку карбюраторного механизма — до конца пережать ручку привода заслонки (то есть подсос).

Подключить тахометр (мультиметр) к двигателю: провод «минус» — к массе автомобиля, провод «плюс» — к катушке зажигания на вывод К.

После подключения необходимо вновь завести мотор, сразу же включить приборы освещения и вентилятор на подачу тепла.

Отвёрткой начать регулировку винта подачи топливовоздушной смеси — нужно поворачивать винт до тех пор, пока силовой агрегат не начнёт ровно работать на холостых оборотах. Оптимальным показателем тахометра считается 750–800 оборотов в минуту.

В том случае, если обычной регулировкой добиться нужных показателей не удаётся, потребуется снять карбюратор и тщательно промыть его от отложений грязи. Видимо, механизм сильно забит осадочными веществами, поступающими от топлива, что его регулировка невозможна.

Видео: проведение регулировки карбюратора на «Ниве» своими руками

Выполняя регулировку или ремонт карбюратора своими руками, автовладелец может быть уверен в высоком качестве работы. К тому же визуальный осмотр внутренних компонентов узла позволит сделать вывод о его ресурсе и рассчитать, таким образом, частоту проведения ТО или обычной чистки. Карбюраторы «Озон» на протяжении многих лет являются неизменным атрибутом автомобилей «Нива», обеспечивая надёжную работу мотора и отличные характеристики эксплуатации.
