Индикатор количества топлива в топливном баке

Датчик уровня топлива в топливном баке состоит из поплавка и электрического сопротивления. При включении зажигания индикаторный инструмент в приборном щитке получает напряжение. Электрическая цепь замыкает переменное сопротивление в датчике в топливном баке, которое обеспечивает соединение с массой. В зависимости от проходящего тока биметалл в индикаторном приборе нагревается сильнее или слабее, и прикрепленная к нему стрелка соответственно отклоняется.

Ели поплавок при полном баке находится в самом верхнем положении, то сопротивление в датчике в топливном баке перемыкается, биметалл в индикаторе полностью нагревается и заставляет стрелку отклоняться до конца. По мере уменьшения содержимого в топливном баке поплавок опускается, повышающееся за счет этого сопротивление сдерживает прохождение тока к биметаллу, стрелка отклоняется меньше.

Поиск неисправностей

При неправильной индикации за счет изогнутого коромысла поплавка, демонтируйте датчик уровня топлива.

Сгибание коромысла поплавка вверх уменьшает показания индикатора. Сгибание вниз дает более высокие показания индикатора. Подгибайте коромысло осторожно!

Проверка датчика уровня топлива: отсоедините разъем провода на запорной крышке.

Подсоедините вспомогательный провод к разъему синего/черного провода и приложите напрямую к массе.

На короткое время включите зажигание — если стрелка отклоняется в сторону «Полный», датчик неисправен.

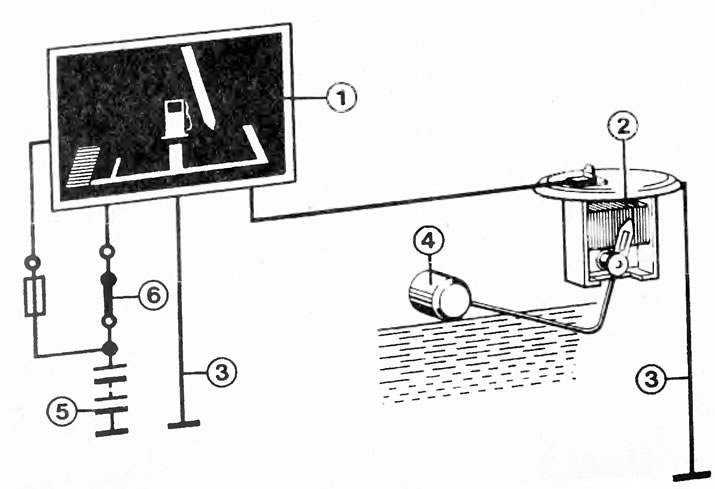

Индикатор количество топлива состоит из:
1 — приборной шкалы с расположенным за ней биметаллическим элементом;
2 — датчика с сопротивлением;
3 — соединения с массой;
4 — поплавка;
5 — аккумулятора;
6 — выключателя зажигания/пуска.

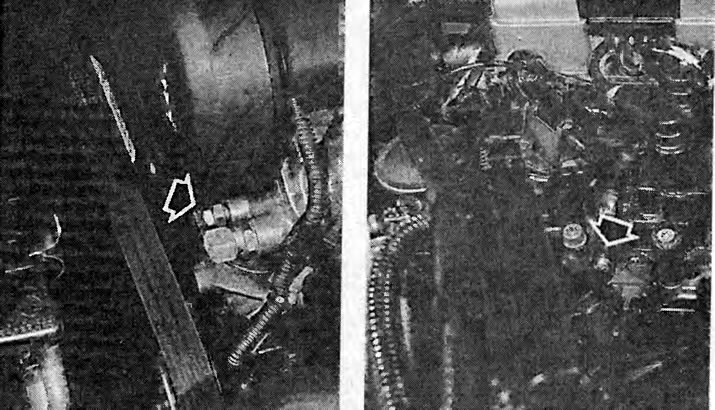

Для функциональной проверки датчика температуры отсоедините провод на датчике и приложите к массе. Включите на короткое время зажигание: игла индикатора должна двинуться по шкале. На фотографии слева показан датчик температуры в модели с двигателем 1,6 л 16V. На фотографии справа датчик температуры в моделях с двигателями 1,8 и 2,0 л 16V.

Если стрелка не движется, то либо нет проводимости в синем/черном проводе к приборному щитку, либо от запорной крышки к датчику уровня топлива, дефект в печатной плате или в индикаторном приборе.

Неисправный индикаторный прибор нельзя демонтировать. В этом случае нужно менять корпус прибора в сборе.

ДАТЧИК УРОВНЯ ТОПЛИВА OPEL VECTRA A 86,87 СЕДАН

Для идентификации автомобиля и достоверного подбора датчик уровня топлива Opel Vectra A 86,87 Седан, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Выберете модификацию т/с для поиска датчик уровня топлива

Двигатель: объем — 1.4 л., мощность — 75 л.с., тип — бензиновый, модель — 14 NV. Привод: передний. Год выпуска: 1988-1992

Двигатель: объем — 1.6 л., мощность — 69 л.с., тип — бензиновый, модель — C 16 LZ2. Привод: передний. Год выпуска: 1992-1993

Двигатель: объем — 1.6 л., мощность — 71 л.с., тип — бензиновый, модель — X 16 SZ. Привод: передний. Год выпуска: 1993-1995

Двигатель: объем — 1.6 л., мощность — 75 л.с., тип — бензиновый, модель — C 16 NZ2. Привод: передний. Год выпуска: 1988-1995

Двигатель: объем — 1.6 л., мощность — 75 л.с., тип — бензиновый, модель — C 16 LZ2. Привод: передний. Год выпуска: 1993-1995

Двигатель: объем — 1.6 л., мощность — 82 л.с., тип — бензиновый, модель — 16 SV. Привод: передний. Год выпуска: 1988-1993

Двигатель: объем — 1.8 л., мощность — 88 л.с., тип — бензиновый, модель — E 18 NVR. Привод: передний. Год выпуска: 1988-1989

Двигатель: объем — 1.8 л., мощность — 88 л.с., тип — бензиновый, модель — E 18 NVR. Привод: полный. Год выпуска: 1989

Двигатель: объем — 1.8 л., мощность — 90 л.с., тип — бензиновый, модель — 18 SV. Привод: передний. Год выпуска: 1989-1990

Двигатель: объем — 1.8 л., мощность — 90 л.с., тип — бензиновый, модель — C 18 NZ. Привод: передний. Год выпуска: 1990-1995

Двигатель: объем — 2 л., мощность — 100 л.с., тип — бензиновый, модель — C 20 NEF. Привод: передний. Год выпуска: 1988-1989

Двигатель: объем — 2 л., мощность — 115 л.с., тип — бензиновый, модель — 20 NE. Привод: передний. Год выпуска: 1988-1990

Двигатель: объем — 2 л., мощность — 116 л.с., тип — бензиновый, модель — C 20 NE. Привод: передний. Год выпуска: 1988-1995

Двигатель: объем — 2 л., мощность — 115 л.с., тип — бензиновый, модель — 20 NE. Привод: полный. Год выпуска: 1989-1990

Двигатель: объем — 2 л., мощность — 116 л.с., тип — бензиновый, модель — C 20 NE. Привод: полный. Год выпуска: 1989-1995

Двигатель: объем — 2 л., мощность — 129 л.с., тип — бензиновый, модель — 20 SEH. Привод: передний. Год выпуска: 1988-1992

Двигатель: объем — 2 л., мощность — 129 л.с., тип — бензиновый, модель — 20 SEH. Привод: полный. Год выпуска: 1989-1992

Двигатель: объем — 2 л., мощность — 136 л.с., тип — бензиновый, модель — X 20 XEV. Привод: передний. Год выпуска: 1994-1995

Двигатель: объем — 2 л., мощность — 136 л.с., тип — бензиновый, модель — X 20 XEV. Привод: полный. Год выпуска: 1994-1995

Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — 20 XEJ. Привод: передний. Год выпуска: 1989-1994

Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — C 20 XE. Привод: передний. Год выпуска: 1990-1995

Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — 20 XEJ. Привод: полный. Год выпуска: 1989-1990

Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — C 20 XE. Привод: полный. Год выпуска: 1990-1995

Двигатель: объем — 2 л., мощность — 204 л.с., тип — бензиновый, модель — C 20 LET. Привод: полный. Год выпуска: 1994-1995

Двигатель: объем — 2.5 л., мощность — 170 л.с., тип — бензиновый, модель — C 25 XE. Привод: передний. Год выпуска: 1993-1995

Двигатель: объем — 2.5 л., мощность — 170 л.с., тип — бензиновый, модель — C 25 XE. Привод: полный. Год выпуска: 1992-1995

Двигатель: объем — 1.7 л., мощность — 57 л.с., тип — дизель, модель — 17 D. Привод: передний. Год выпуска: 1988-1992

Двигатель: объем — 1.7 л., мощность — 60 л.с., тип — дизель, модель — 17 DR. Привод: передний. Год выпуска: 1992-1995

Двигатель: объем — 1.7 л., мощность — 82 л.с., тип — дизель, модель — X 17 DT (TC4EE1). Привод: передний. Год выпуска: 1990-1995
