Крепление датчика эхолота на ЛОДКУ ПВХ БЕЗ ТРАНЦА

В этой статье предлагаю вариант крепления датчика эхолота на безтранцевую лодку ПВХ.

В один прекрасный момент столкнулся с проблемой использования эхолота со своей лодкой Аква Оптима, которая по всему периметру имеет круглы грани баллонов.

Закрепить датчик эхолота при помощи струбцины в этом случае не получается, так что решил сделать крепление другого типа.

Посмотрев ряд решений, включил «самоделкина» и приступил к изготовлению держателя датчика эхолота.

Основная идея

Смысл держателя заключается в том, что:

• на носовой части клеим леерную шайбу так, чтобы вертикально вставить трубку
• на трубке делаем крепление под датчик эхолота

А теперь подробнее про изготовление такого держателя.

Леерная шайба

Клеим к борту лодки леерную шайбу с помощью клея для ПВХ. У меня получилось сделать это не очень аккуратно, но зато прочно.

Хочу отметить, что леерные шайбы продаются разной формы, я выбрал вариант с более мощной выступающей частью, там где отверстие.

Сначала делаем отметку по месту на накаченной лодке, с учетом изменения положения лодки на воде, обводим маркером.

После этого клеим на спущенной лодке, согласно инструкции на тюбике с клеем.

Сразу отмечу, что делал «на глаз», уровень не применял, поскольку положение датчика не будет никогда строго вертикальным, слишком много факторов — какое давление в баллонах, волна, кувшинки и прочее.

В принципе, строго вертикального положения для датчика эхолота не требуется, клеим плюс-минус вертикально.

Конечно же отверстие должно располагать вертикально =)

Делаем держатель для датчика

Основанием будет алюминиевая трубка м12, которую можно купить в Леруа. В моем случае это трубка длиной 1 метр, от которой я отпилил 50 см.

Также понадобятся держатели водопроводных труб из того же Леруа. Поскольку датчик у моего эхолота Практик 6М имеет круглое сечение, я решил применить такие детали.

Потребуется 2 разных по диаметру держателя труб, поскольку датчик эхолота имеет разный диметр верхней и нижней частей.

Изначально у меня держатели труб были с защелками, но в последующем я их убрал — они не закрываются и по сути не нужны, датчик и без этого держится крепко.

Прикидываем место крепления датчика и делаем 2 отверстия в алюминиевой трубке:

Ну а дальше все просто — собираем это изделие при помощи болтов м4. В моем случае были только длиной 40 мм., слишком длинные.

Потом я заменил их на более подходящие длиной 30 мм.

А вот таким образом будет вставляться датчик эхолота в держатели:

Лучшие способы крепления датчика эхолота к транцу лодки

Одной из частых проблем, которые возникают у рыболовов, выступает крепление эхолота к лодке. Неправильно установленное устройство может показывать ошибочные данные, что приводит к отсутствию поклевок.

Кронштейн для эхолота на транец позволяет надежно фиксировать устройство и подходит для большинства популярных моделей гаджета.

Крепление датчика эхолота на транец

Большое количество моделей эхолотов имеют в своём комплекте крепление, которое позволяет фиксировать устройство. Чаще всего такие крепежи предусматривают стационарный монтаж устройства. Однако такой метод может являтся проблемой для людей, которые имеют несколько лодок или используют временно надувные лодки.

Чаще всего крепеж устанавливается на стойку транцевых колес, однако имеются и специальные устройства для лодок, которые не имеют транцевых устройств.

При покупке изделия необходимо уточнять данный момент. Крепления изготавливаются чаще всего из нержавеющей стали, что позволяет устройству служить длительное время, не зависимо от условий эксплуатации.

Кронштейн для эхолота на транец

Для случаев, когда постоянный монтаж эхолота не подходит, можно воспользоваться специальными кронштейнами.

Использоваться могут различные типы изделий для крепления датчика:

• есть возможность самостоятельно устанавливать глубину погружения датчика;
• со штангой, которая откидывается (может использоваться для временного изъятия датчика);
• с длительным либо временным монтажом.

Кронштейн изготовляется из нержавеющего метала, который позволяет длительное время эксплуатировать изделие. Зависимо от личных предпочтений человека, крепежное изделие может устанавливаться на длительное время или быть съемным.

Наиболее чаще датчик эхолота прикрепляется с помощью присоски, что позволяет использовать гаджет для рыбной ловли в любое удобное время.

Достоинства и недостатки

При использовании кронштейна необходимо выделить следующие преимущества:

• изделие легко снимается и монтируется в необходимом положении;
• кронштейн надежно держит датчик;
• легко монтируется на лодке;
• может регулироваться не только по высоте, но и устанавливать нужный угол наклона;
• металлические изделия прослужат длительное время;
• можно устанавливать кронштейн в любом удобном месте.

Недостатки:

• необходимо постоянно снимать на время, когда устройство не будет использоваться;
• может вызывать некоторый дискомфорт во время перевозки;
• высокая стоимость изделия.

Популярные модели крепления эхолота на транец

При выборе крепежа необходимо учитывать не только модель гаджета, но и вид мототехники. Чаще всего кронштейн выбирается пользователем индивидуально по личным предпочтениям.

Алюминиевое крепление ТК-550

• Изделие для крепежа может использоваться для различных видов мототехники, монтаж изделия осуществляется без использования каких-либо дополнительных инструментов.
• С помощью кронштейна рыболов может фиксировать глубину погружения датчика.
• На крепеж могут устанавливаться любые датчики, которые предусмотрены для такого вида эксплуатации.
• При использовании лодок с мотором крепеж позволяет избежать вибрации других видов помех во время передвижения.
• Кронштейн изготовлен из алюминия, что позволяет пользоваться крепежом длительное время.
• Чаще всего в комплекте с такими изделиями идут передвижные трубки и пластиковые насадки.
• Стоимость алюминиевого крепежа составляет 1600 рублей.

Держатель датчика эхолота c регулировкой угла DT-150H

• Данный вид крепежа может использоваться для надувной лодки.
• В комплекте с кронштейном идет два типа крепежа для различного вида датчиков.
• Устройство съемное и может применяться при необходимости.
• Материал, из которого изготовлен крепеж — нержавеющая сталь, специально обработанная для длительного применения.
• При необходимости в данной модели могут регулироваться угол наклона и глубина погружения.
• При правильном монтаже рыболов получает достоверную информацию на любой глубине.
• Стоимость изделия составляет 1400 рублей.

Установочные комплекты Humminbird MHX XNPT Portable Hardware

• Устройство на специальной присоске, которое является одним из популярных и часто используемых товаров.
• Может использоваться для монтажа на любом плавающем средстве.
• Преимущество такого крепежа в том, что рыболов может самостоятельно фиксировать глубину и определять угол наклона.
• Устройство быстро снимается и имеет небольшой вес, что позволяет постоянно переносить его при необходимости.
• Стоимость такого изделия составляет 1800 рублей.

Крепление датчика рыболовного гаджета на борт резиновой лодки KRL-300

• Изделие позволяет использовать абсолютно любые виды датчиков от эхолота.
• Чаще всего используется для надувных лодок, однако при необходимости может крепиться абсолютно на любой лодочной модели.
• Струбцина, которая входят в модели других креплений, заменена специальной пластмассовой установкой.
• Для эффективного монтажа используется прочный клей, с помощью которого приклеиваются детали крепежа к бортовой части надувной лодки.
• Перед креплением необходимо установить подвижную трубку таким образом, чтобы она не касалась и не выступала за уровень дна лодки.
• Стоимость изделия 1700 рублей.

Как изготовить крепление самостоятельно?

Профессионалы в рыбной ловле для монтажа эхолота используют специальные крепежа, которые изготавливают самостоятельно с применением подручных средств, это позволяет вносить необходимые коррективы и экономить средства.

Для изготовления требуется подготовить следующие материалы:

• металлопластиковая труба до 1 метра;
• нержавеющая труба длиной до 1,5 метров;
• струбцина;
• болты с шайбами и резинками.

Для конструирования необходимо выполнить следующий алгоритм действий:

• прикрепить металлическую трубу к струбцине, могут быть использованы хомуты, можно приобрести в строительной торговой точке;
• в металлическую трубу необходимо вставить металлопластиковую, нижний конец которой необходимо расплющить;
• в верхней части необходимо просверлить два отверстия для монтажа крепления;
• закрепить трансдьюсер, чтобы проводы были опущены внутрь трубы;
• установить струбцину в место, предназначенное для монтажа, и зафиксировать монитор.

Данный вид монтажа позволяет осуществлять быстрое снятие гаджет и контролировать глубину погружения датчика.

Как установить держатель на лодку?

Для того чтобы монтировать держатель к лодке, необходимо выполнить следующие действия:

• прижать струбцину к транцу. Используя болт, который идет в комплекте с резиновыми накладками, устройство крепко фиксируется;
• датчик гаджета необходимо крепко зафиксировать на кронштейне;
• отредактировать требуемый угол и глубину погружения, и зафиксировать в нужном положении;
• после того как все необходимые настройки установлены, кронштейн дополнительно фиксируется для предотвращения сбоев и отклонений в показываемых данных;
• экран гаджета устанавливается в удобном месте. Наиболее часто это днище лодки или скамейка. Для фиксирования может быть использованы специальные присоски;
• для защиты экрана от попадания осадков может быть смонтирован специальный козырек из пластмассы или клеенчатого материала.

В случае, когда нужно откорректировать степень погружения датчика, следует послабить болт, который фиксирует крепеж и изменить настройки, после чего снова плотно закрепить устройство.

Специальные крепления для эхолотов позволяют использовать устройства в любых условиях на протяжении длительного времени. Правильно установленные эхолоты не только способствуют вылавливанию больших трофеев, но и позволяет отображать на экране гаджета отображение дна со всеми возможными преградами.

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Раньше никогда таких не ловил, теперь же каждый раз привожу с рыбалки трофейные экземпляры! Настало время и вам гарантировать свой улов.

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Раньше никогда таких не ловил, теперь же каждый раз привожу с рыбалки трофейные экземпляры! Настало время и вам гарантировать свой улов.

Крепеж датчика эхолота на борт лодки

• Обзор
• Отзывы
• Доставка и оплата
• Кредит

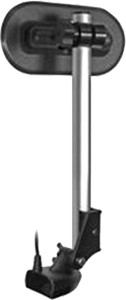

Алюминиевый кронштейн для крепления датчика эхолота на борт надувной лодки. Подходит для датчиков практически всех моделей и производителей (Humminbird, Garmin, Lowrance, Raymarine и др.). Рекомендуется установка на гребных весельных лодках ПВХ без мотора.

• глубина погружения датчика регулируется
• монтаж/демонтаж крепления осуществляется легко и быстро
• держатель выполнен из алюминия, фурнитура — из нержавеющей стали
• датчик можно быстро поднять из воды
• могут быть установлены любые датчики эхолота, приспособленные для установки на транец

Характеристики

MAX расстояние до основания датчика:	25 см
Материал:	алюминий, пластик
Страна-производитель:	Россия
Вес:	0,4 кг

опорная деталь из ПВХ алюминиевая трубка пластиковая насадка пластиковая боковая насадка винт М5х25 для крепления датчика и насадки — 3шт. П-образный переходник винт М6х40 для крепления датчика к насадке 4 — 1шт. шайба D6 — 1шт. шайба D5 — 2шт. шайба D5 зубчатая — 1шт. шайба гровер D6 — 1шт. гайка самоконтрящаяся М5 — 2шт. гайка-барашек М6 — 1шт. шайба резиновая рожковый ключ 7х8 — 1шт. наждачная бумага клей
