Картплоттеры-эхолоты
Картплоттеры-эхолоты являются навигационно-картографической системой, которая состоит из GPS приемника, электронного блока для вычислений и прокладки маршрутов, монитора, клавиатуры управления, памяти и эхолота, который необходим для определения глубины. Такие совмещенные приборы признанны более функциональными, так как имеют меньшую сложность в управлении и обеспечивают максимальное количество возможностей.
Картплоттер-эхолот может не только определить местонахождения судна, но и вывести наглядную информацию на экран. Также, при помощи прибора можно осуществлять прокладку маршрута, получать сведения об навигационных опасностях, погодных условиях, местонахождении других судов и т. д.
Картплоттеры-эхолоты по своей сути являются GPS устройствами, которые обладают картографическими возможностями. Но хотя таким термином можно назвать любое устройство, минимально приближенное по функциональности, картплоттер-эхолот является прибором, который способен обрабатывать полноценные электронные карты и иметь совместимость и с другими приборами.
Картплоттеры-эхолоты имеют обширную базу данных. В зависимости от модели, информация может состоять как из основной карты районов, которая вводиться при изготовлении, так и из более подробного описания, которое может вводиться дополнительно.
В пользовательские возможности входит функция МОВ, позволяющая ввести координаты упавшего за борт человека одним движением и направить к нему судно. Также имеется функция НОМЕ, (определение местонахождения судна), запись трасс, навигационные алармы (сигналы предупреждения при определенных условиях), каталоги карт и эхолот. На данный момент, картплоттеры-эхолоты можно назвать одними из наиболее удобных приборов для навигации на воде.
Оборудование для катеров: обзор МФД и картплоттеров с диагональю 7”
Подготовка к тестированию
Выбор оборудования
- 7 дюймов экран;
- возможность интеграции в сеть и отображения информации с морского радара, АИС, эхолота и приборов контроля;
- возможность построения сети на протоколе NMEA 2000 или 0183;
- заявленный производителем как самый современный на сегодняшний день.
Объяснения таких требований просты. 7 дюймов экран, как показывает опыт, оптимален для небольших катеров, поскольку такое оборудование не занимает много места на катере и в то же время отображает достаточно крупно необходимую информацию. Возможность интеграции в сеть необходима для управления и контроля всей навигационной инфраструктуры яхты или катера, что на данный момент является необходимым для уменьшения всех возможных дисплеев и индикаторов для сведения воедино всей стекающейся информации и отображения её в удобном ключе для капитана.
Данная интеграция может осуществляться как на своих собственных протоколах и интерфейсах, разработанных производителем, так и на общем протоколе, утвержденном National Marine Electronics Association. Использование общих протоколов NMEA позволяет использовать все преимущества отдельно взятого оборудования для катеров от различных брендов, соединив их в одну общую навигационную сеть. Преимущества протокола NMEA 2000 по сравнению с 0183 — это топология построения сети и скорость передачи данных, а также возможность управления узлами комплекса по одному кабелю. Хотя NMEA 0183 до сих пор установлен на многих плавсредствах (в том числе катерах и яхтах), в связи с этим он рассматривается в том числе. Ну и использование современного оборудования для катеров от разных производителей позволит «соревнование» вести на честных условиях, так как использованные в производстве технологии и схемотехника будут соответствовать на данный день, и не будут выбраны приборы заранее более старых разработок.
В итоге было взято следующее многофункциональное оборудование для катеров:
Условия проведения тестирования
Тестирование оборудования для катеров производилось на катере NorthSilver Star Cabin 730.
- Район проведения — Ладога, южная часть.
- Температура воздуха 15 градусов, воды плюс 13 градусов. Ветрено. Пасмурно, местами дождь.
- Волнение до 80 см.
- Картплоттер / многофункциональный дисплей устанавливался вне рубки и подсоединялся к навигационной сети катера.
- Скорость теста была от 1 до 30 узлов.
- Дневное время суток.
Результаты тестирования
Многофункциональный дисплей Raymarine A77 сразу зарекомендовал себя как лидер отличным внешним видом и устройством монтажа.
Дисплей произвел ощущения очень качественного телевизора. Настройка произошла в режиме plug&play. Информация преподносилась качественно, удобно и во вменяемом русском переводе. Встроенный приемник ГНСС был точен и быстро менял позицию при выходе катера на скорость.
Многофункциональный дисплей Raymarine A77 получил от меня 10 баллов, он воплотил все мои желания, и реализовывал все необходимые мне функции. При этом реагировал быстро, понятно и эффективно. К концу теста складывалось ощущение, что он идеален. Поддержка его в Москве официальным представителем и большая линейка аксессуаров и Navionics также говорят в его пользу.

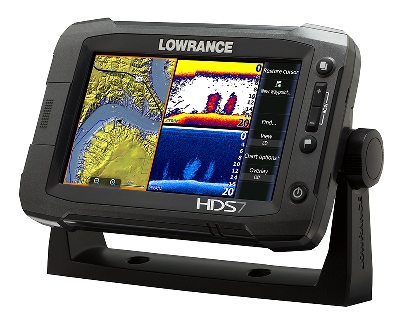

Картплоттер-эхолот Lowrance HDS-7 Gen2 Touch сразу обратил на себя внимание агрессивным видом и отличным материалом пластика. Это не просто картплоттер, а очень удобное и стильное оборудование для катеров.
На многих катерах, стремящихся своим дизайном отвечать современным тенденциям, данное оборудование будет смотреться более чем уместно. И не подводит начинка. Картинка отображается плавно. Интерфейс Lowrance HDS-7 GEN2 TOUCH реализован более чем интересно, чего и следовало ожидать при внешних его факторах. Встроенный широкополосный эхолот обрадовал своим наличием. Тем самым сэкономив некоторую сумму, получаем полностью готовый картплоттер-эхолот, при этом отображение дна настолько оптимально, что найти ямку или канавку не составляет никакого труда.
Многофункциональный дисплей Lowrance HDS-7 GEN2 TOUCH оказался не просто хорош, а практически идеален для рыбалки. Как от рыбака он получил 10 с плюсом, ну а по навигационным качествам он будет наравне с предыдущим прибором. Большой его плюс — это поддержка двух типов карт — Navionics и C-Map, у меня была с собой карточка Навионикса, но покрытие у Си-мапа, на данный момент вроде больше по России и где-то они будут нужнее. Также большая линейка дополнительных аксессуаров для Lowrance HDS-7 GEN2 TOUCH и официальный представитель в г. Москва позволяют собрать комплекс на его базе, советуясь со знающим человеком.
Картплоттер Simrad NSS-7 по ощущениям понравился материалом изготовления, водозащитой и экраном. Сложилось ощущение, что картплоттер Simrad NSS-7 предназначен для профессионалов, нежели чем для обычных рыбаков.
Картплоттер четко и верно отображал все функции, что от него требовались. На достаточно ярком дисплее картинка была разборчива и детальна. Все было просто, и в то же время по максимум эффективно.
Картплоттер Simrad NSS-7 — это современный навигационный комплекс, включающий в себя отличную систему индикации и управления, а также современную схемотехнику, с реализацией всех новейших веяний на рынке морской электроники. Также работа с Navionics и C-Map и включение в сеть под все навигационные приборы дают ему право встать на один уровень с лучшим оборудованием для катеров и яхт. Но Simrad NSS-7 слишком профессионален, он для тех, кто работает на катерах, или кому необходим картплоттер для постоянного взаимодействия с судовой навигационной системой. Несмотря на это, он также получает 10 баллов, это практически идеальный семидюймовый многофункциональный дисплей для катера.
Оборудование этого производителя встречается чаще всего на небольших катерах и лодках. Его небольшие эхолоты и картплоттеры по праву занимают место на панелях. Относительно небольшая стоимость при хорошем функционале позволяет использовать оборудование Garmin в качестве надежных помощников на воде.
Картплоттер-эхолот Garmin 721XS понравился внешним видом и современным подходом к реализации его как врезного, так и отдельно стоящего устройства. Сенсорный экран отрабатывал быстро и четко, монитор было видно и под большим углом, и при случайно попавшем свете прожектора. Дождь не помешал работе с Garmin 721XS, хотя казалось, что его лучше беречь от воды.
Удивил встроенный модуль приема сигналов системы ГНСС GPS/ГЛОНАСС. Цветовая гамма из 256 цветов. Навигация была проста и интуитивна понятна. Органы управления располагались на мониторе, в том месте, где и были ожидаемы. Встроенный Wi-Fi модуль позволил наблюдать за обстановкой с планшета, при этом подсоединиться можно было и по Bluetooth. В Garmin 721XS 2 слота для SD-карт.
Хороший, качественный многофункциональный дисплей (картплоттер-эхолот с ГНСС-приемником) от популярного производителя морской электроники. Картплоттер-эхолот Garmin 721XS — хорош и прост в использовании. Функционал расширен поддержкой отображения различной информации. Произвел впечатление «рабочей лошадки» для катеров на переходы или определения места в акваториях без зрительной привязки. Индикация погоды и карт Bluechart также добавляют информативности при работе с Garmin 721XS.
Картплоттер Standard Horizon CPN-700i — внешне приятный, из черного качественного пластика, с ярким дисплеем. С самого включения картплоттер Standard Horizon CPN-700i поразил возможностью выбора между навигатором, браузером и медиацентром. Это расходится с современным веянием среди картплоттеров. Ни серфинг в интернете, ни просмотр видеофильмов и прослушивание аудиотреков не интересны.
Навигация была уникальна использованием C-Map 4D, где функционал широк настолько, что только на изучение его ушло достаточное количество времени. Яркий дисплей Standard Horizon CPN-700i позволял наблюдать за сменой информации под широким углом обзора. По умолчанию в прибор были зашиты подробные карты побережья США, что мне на Ладоге было не очень важно.
Встроенный Wi-Fi не позволил отобразить информацию на планшетник и предназначен для передачи ШПД. Возможно, что в последующем это будет решено путем перепрошивки картплоттера. Touch реагировал правильно, и органы дублированного управления так же находились там, где надо и работали с полной отдачей, это плюс для Standard Horizon CPN-700i. Также порадовала монтажная скоба, идущая в комплекте, своей способностью поворачиваться в двух измерениях, тем самым устанавливая дисплей под необходимым углом для пользователя.
Современный многофункциональный дисплей Standard Horizon CPN-700i, с дополнительными функциями. Отличительной способностью стало использование картографии C-Map 4D, и того большого функционала, который он реализует. Хорош для путешествий и отдыха на воде.
Японский производитель судового оборудования Furuno в своем 7-мидюймовом картплоттере GP-1870F в первую очередь реализовал, так же как и предыдущий рассмотренный производитель, поддержку современнейшего картографического сервиса C-Map 4 d.
Внешний вид Furuno GP-1870F позволит данному оборудованию занять свое место как на роскошной яхте, благодаря качественному исполнению, непритязательному дизайну и отлично подобранным материалам, так и на недорогом катере, поскольку его элегантность — в простоте. Очень удобен.
Функционал и наполнение по максимуму отвечает необходимому в путешествии по воде комфорту. Довольно-таки быстр и реагирует на управление плавной сменой картинки на ярком и с хорошим разрешением монитором. Корпус показался прочным, и готовым устоять при сильном воздействии, как воды, так и вибрации и ударов. Из всех рассмотренных приборов, картплоттер-эхолот Furuno GP-1870F имел, пожалуй, самый мощных рыбопоисковый эхолот — 1 кВт.
Светло-серый цвет Furuno GP-1870F достаточно хорошо гармонировал с панелью катера NorthSilver Star. Furuno GP-1870F показал себя как удобный и функциональный прибор. Качественный, японский картплоттер для времяпрепровождения на воде. Благодаря C-Map 4 d, как показалось, больше понадобится при круизных походах, нежели чем на рыбалке.
В данном обзоре рассмотрены самое современное оборудование для катеров и яхт — судовые картплоттеры и многофункциональные дисплеи от ведущих мировых производителей. Если вы хотите подробнее узнать о возможностях этих устройство, подобрать картплоттер / МФД для своего судна и купить оборудование для катеров, лодок и яхт — обращайтесь к менеджерам нашего магазина по телефонам, указанным на сайте либо по электронной почте info@seacomm.ru.
