Инструкция по эксплуатации Humminbird PiranhaMax

Страница 10

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЭХОЛОТОВ PIRANHA

Piranha самый простой в пользовании эхолот, сделанный когда либо. Для большинства
рыболовов все, что нужно это включить прибор и начать рыбачить. Piranha автоматически
определяет глубину и располагает изображение на экране таким образом, чтобы вы могли
наблюдать и за дном, и за рыбой.
Piranha использует технологию сонара для передачи звуковой волны от датчика в воду.
Возвращенный сигнал (эхо) отображается на жидкокристаллическом экране, создавая очень
подробную картинку того, что происходит под водой с указанием глубины до дна, рыбы и
придонных структур.

Включение и выключение

Нажмите и отпустите кнопку POWER MENU, чтобы включить прибор. Чтобы выключить его,
надо нажать ту же кнопку и удерживать ее, пока экран не погаснет.
После включения прибора на экране появится стартовое меню Start Up. В нем три опции, их
которых вы можете выбирать: либо Start Up (для рыбалки), либо Setup (для выбора возможных
установок см. раздел «Выбор устройств»), либо Simulator (для изучения работы прибора в
имитационном режиме).

Что вы видите на экране

Картинка на экране очень проста для понимания. Верхняя граница соответствует поверхности
воды, а нижняя – с нижним уровнем глубины, который прибор определяет автоматически в
зависимости от реальной глубины в данный момент. Контур дна варьируется по мере
изменения глубин, над которыми движется лодка. Цифрами показываются точная текущая
глубина до поверхности дна, до рыбы и температура воды (для последней функции требуется
датчик, покупаемый отдельно).

Эхолот Humminbird PiranhaMAX 4

Эхолот Humminbird PiranhaMAX 4 – прибор для поиска рыбы и изучения рельефа дна. Прост в эксплуатации, многофункциональный, отображение информаций происходит на высококачественном, цветном дисплее. Точное графическое изображение помогает держать под контролем все действия, происходящие в толще воды. Эхолот подходит для летней и зимней рыбалки. Устройство можно применять как в пресных водоемах, так и в соленых. Эхолот имеет компактные размеры и небольшой вес, его легко транспортировать с собой. В комплекте с основным прибором идут крепежные элементы. Приборы просто устанавливаются и можно менять угол наклона и поворот, для удобной рыбалки.

Обзор модели Humminbird PiranhaMAX 4

Эхолот Humminbird PiranhaMAX 4 – четырехдюймовый прибор, с возможностью сканирования дна на глубине до 180 метров. Устройство с двухлучевым датчиком. Меньший луч сканирует и изучает дно. Широкий луч производит поиски рыбы. На экране эхолота можно просматривать отдельную информацию, полученную только от одного луча или можно совместить оба обзора луча в одной картинки. В эхолотах этой модели предусмотрена функция звукового оповещения. На цветных дисплеях можно установить в настройках использование крупного шрифта, для удобства применения. На экранах присутствует яркая подсветка, хорошо подходит для использования в солнечную погоду.

Как работает эхолот

Работа эхолота – это автоматический процесс, совершаемый звуковыми импульсами с целью анализа дна. Датчик прибора отправляет звуковые импульсы в толщу воды. Сигнал двигаясь в сторону дна анализирует предметы, которые встречаются в момент движения. Импульсы считывают характеристику предмета размер, плотность и количество. Достигнув максимальной глубину сигнал возвращается обратно. Считанные данные обрабатываются, и информация отображается на экране эхолота. Приборы могут производить работу находясь в движении, главное сохранять скорость плавательного средства не более 10 км/ч, для того, чтобы избежать искажения данных.

Как пользоваться эхолотом

Прибор PiranhaMAX 4 легко использовать в деле. Пред началом рыбалки необходимо полностью зарядить эхолот и датчик. Далее нужно установить язык работы и единицу в которой будет отображаться замер глубины и температуры, сохранить настройки. В приборах уже установлены заводские настройки параметров, на которых можно начать рыбалку. При необходимости все параметры легко изменяются, более подробно настройки можно изучить в инструкции, которая прилагается к каждому комплекту эхолота. Устройства не требуют специальных навыков для применения, их необходимо установить на транце или на борту лодки, и включить, дальше работу прибор выполнит автоматически.

Технические параметры

Характеристики модели Humminbird PiranhaMAX 4:

• экрана – цветной TFT 256;

• расширение дисплея – 480 на 272 пикселей;

• размер – длина – 99, ширина – 186, высота – 92 миллиметра;

• максимальная рабочая глубина –180 метров;

• тип подсветки – белый;

• встроенный трансдьюсер для скорости до 120 км/ч;

• напряжение в диапазоне от 10 до 20 В;

• мощность излучателя – 2400 Вт;

• количество лучей – 2;

• общий угол излучения – 16/28 градусов;

• частота сканирования – 455/200 КГц;

• разделение целей – 6,5 сантиметров;

• возможность выбора русского языка.

Комплектация при покупке:

• эхолот с цветным экраном;

• кабель для подключения датчика 6 метров;

• крепление для устройств;

• держатель для кабелей;

• кабель зарядки для устройств;

• инструкция по эксплуатации и установки датчика на русском языке;

Основные возможности эхолота

Humminbird PiranhaMAX 4 – эхолот с широким диапазоном функций. Однако все функции легко доступны и просты в использовании. Основной функционал:

• система Sensitivity – контролирует количество объектов, отображаемых на дисплее. Повышенная чувствительность говорит о том, что происходит большое число возвращающихся импульсов от маленькой рыбы и создаются помехи на водоеме, в связи с этим дисплей может замедлять свою работу из-за перегруженности информацией. При появлении сигнала этой функции в момент рыбалки на глубине говорит о том, что возвратный сигнал слабый;

• функция Depth Range – отвечает за диапазон глубины;

• функция zoom – позволяет увеличивать отдельные детали изображения;

• система Chart Speed – позволяет регулировать скорость, с которой информация воспроизводится на дисплее;

• система Filter позволяет ограничивать помехи, создаваемые моторов лодки;

• функция Bottom View дает возможность выбора как будет отображаться дно на дисплее;

• звуковые функции, сообщающие о наличие рыбных косяков, выхода на мель и низком уровне заряда;

• функция ID+ позволяет определять размер рыбы.

Преимущества и недостатки

Преимущества модели Humminbird PiranhaMAX 4:

• наличие датчика, измеряющего уровень глубины, температуру воды и скорость перемещения лодки;

• предупреждающие звуковые сигналы;

• простая установка эхолота и датчика;

• изменение угла экрана и возможность поворота корпуса;

• корпус прибора изготавливается с применением технологии IPX7, что делает устройство водонепроницаемым и ударопрочным;

• наличие трехуровневой подсветки, позволяет рыбачить в темное время суток;

• возможность начать рыбалку на заводских параметрах;

• выбор крупного и стандартного шрифта, для удобства чтения полученной информации;

• официальная гарантия на эхолот 2 года, на датчик 1 год;

• невысокая цена эхолота и дополнительных аксессуаров.

К недостаткам модели относят отсутствие сигнала GPS и базовой карты, невозможность производить запись траектории. В эхолоте нет слота для карты памяти и не предусмотрена поддержка карт.

Эхолот модели Humminbird PiranhaMAX 4 подходит для зимней рыбалки и выдерживает температуру до -15°С. Для продления срока службы прибора его необходимо бережно хранить в сухом месте, при контакте с морской водой прибор нужно промыть пресной водой и насухо вытереть.

Инструкция по эксплуатации Humminbird PiranhaMax

Страница 14

(Установка сохраняется в памяти)

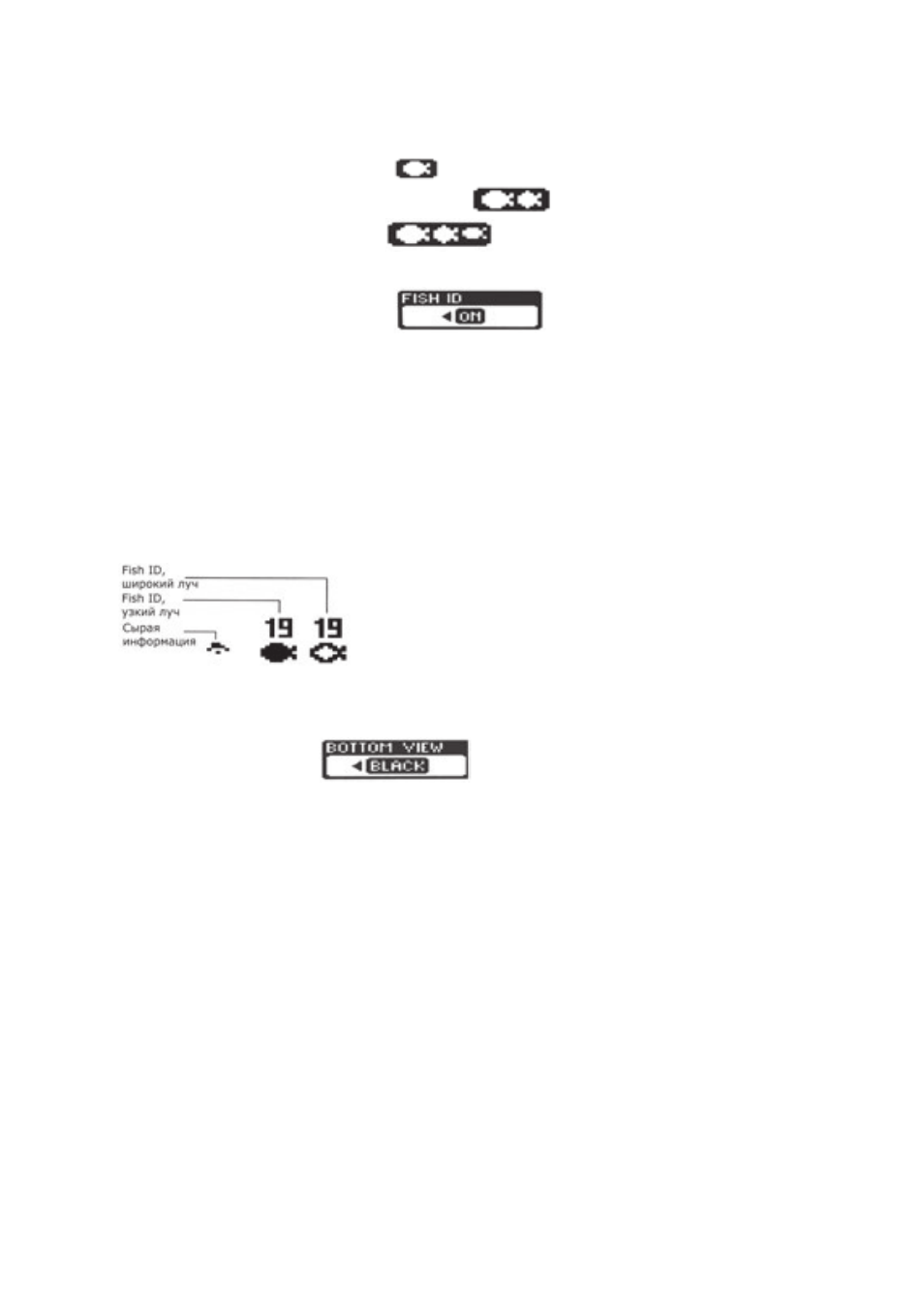

Нажимайте кнопку POWER MENU, пока на экране не появится меню Fish Alarm. Можно выбрать
либо Off (отключить символы рыб) или один из нижеприведенных значений

предупреждает о крупной рыбе;

предупреждает о крупной и средней рыбе;

предупреждает обо всей рыбе.

Fish ID (Идентификатор рыбы)

(Установка сохраняется в памяти)

Нажимайте кнопку POWER MENU, пока на экране не появится меню Fish ID. Если выбрать
значение Off (отключить), то вместо компьютерного символа рыбы будет отображаться
«чистые» данные от датчика, т.е. реальный контур объекта в тоще воды. Если вы хотите
использовать возможности Piranha для обнаружения и идентификации рыбы, то выберите
значение On (включить). Отображение символа будет сопровождаться указанием глубины до
него.

Для двухлучевых эхолотов Piranha: (Max15 и Max20)

Bottom View (Вид дна)

Нажимайте кнопку POWER MENU пока на экране не появится меню Bottom View. Если выбрана
установка Structure ID

® (структура дна), то на экране будет показа структура дна, его

плотность. Если выбрана установка Bottom Black, то дно будет отображено более контрастно,
черным цветом, что помогает различать контур поверхности дна с большого расстояния.
Также имеетс дополнительный режим Whiteline

Расшифровка буквенных обозначений эхолотов Humminbird

Что такое эхолот

Стопроцентной гарантии рекордного улова подобное оборудование не даст и точного места, где стоит закинуть удочку, не покажет. Оно лишь обозначит, нужно задержаться в этой точке или нет.

Функционирование прибора основано на проникновении ультразвуковой волны через водную преграду и отражении от дна и всевозможных тел, рыбы в том числе. Об этом расскажет экран монитора, на который выводится отражённый луч.

Покупая любого вида эхолот, необходимо учесть несколько моментов:

• Чёткое и контрастное изображение на экране.
• Эффективность процесса отображения сигнала.
• Мощность передатчика.
• Стоимость прибора.

Как пользоваться эхолотом

1. Первым делом после того как прибор опущен в воду нужно внимательно проследить за тем чтобы под датчиком не было пузырьков воздуха. Дело в том, что они создают серьезные помехи, которые могут помешать нормальной работе.
2. Для того чтобы получить наиболее полную информацию о рельефе дна нужно несколько раз проплыть над одним местом. Причем необходимо чтобы датчик был направлен на точку под разными углами. В конце нужно сделать замеры, остановив судно полностью.
3. Поиск рыбы во многом похож на сканирование дна. В этом случае тоже придется несколько раз проплыть над одной точкой, при этом нужно менять картинку и чувствительность прибора. Ведь иногда то, что кажется одной большой рыбой, оказывается стайкой маленьких.

В комментариях вы можете оставлять отзывы на эхолоты, которые используете сами!

Основные параметры устройства

Имеется ряд характеристик, от которых зависят возможности приспособления. Для эхолота любого производителя и назначения важны такие критерии:

Наиболее значительными являются угол обзора и количество лучей. Чем они выше, тем больше площадь, поддающаяся сканированию. Однако до бесконечности увеличить их нельзя. Существует такая особенность, что при повышении этих параметров появляется большое количество слепых зон, где не видно попадающую туда рыбу. Поэтому для общего сканирования можно воспользоваться многолучевым устройством с максимальными углами обзора, а для более точного взять эхолот с одним лучом и обзором от 10 до 20 градусов, что покажет настоящее место расположения добычи непосредственно в месте стоянки.

Не менее важна частота преобразователя сигнала. Она зависит от глубины водоёма, где предполагается рыбалка. Неглубокие места предопределяют использование устройства с более высокой частотой, выдавая меньшее количество ошибок. Для глубоких впадин подойдут низкочастотные модели при условии их применения в состоянии покоя или при медленном передвижении. В продаже имеются и одночастотные модели, и мультифункциональные.

В различных модификациях используется большое количество датчиков: скорости, температуры и множество других. Однако в стандартной комплектации эхолота любой ценовой категории имеются только эти два, остальные проходят как дополнительное оборудование и приобретаются отдельно. Как правило, они беспроводные, с различными креплениями и местом расположения. Однако цель у них одна: максимально эффективный процесс рыбной ловли.

Хороший эхолот всегда отразит на экране, что предполагаемый объект является рыбой, а не корягой, и покажет примерный её размер.

Чувствительность эхолота, как правило, предполагает возможность её регулировки самостоятельно, в зависимости от условий лова. Слишком большой показатель выведет на экран снег и рябь, а маленький не сможет отразить мелких деталей. Правильно настроенный эхолот приведёт к максимальному улову.

Выбирая мощность передатчика, необходимо посмотреть на аналогичный показатель приёмника, чтобы не оказаться в ситуации, когда прибор видит сквозь огромную толщу воды, но не может толком отразить это на экране. Для небольших глубин не имеет смысла тратиться на дорогостоящий мощный прибор, как и в обратном случае со слабым передатчиком на большой глубине.

Чёткость и детализация изображения современных сканеров глубины зависит от размера и разрешения экрана. Мониторы бывают цветными и чёрно-белыми, у которых качество изображения зависит от количества оттенков серого. Их бывает от 4 до 16. Чем число больше, тем нагляднее будет картинка. Дисплеи с малым показателем требуют длительного привыкания. Цветные дисплеи хотя и более дорогие, но обеспечивают максимальную наглядность.

Выбираем лучший эхолот

Какие функции выполняет эхолот?

1. Подводный рельеф. Эхолот обладает уникальными возможностями, которые позволяют рыбаку получить полное представление о рельефе дна водоема. Прибор излучает специальный сигнал, который, отражаясь от всех неровностей дна, выдает на экран картину, показывающую, где находятся ямы, подводные камни, коряги и т.д. Рыбаку, обладающему такой информацией гораздо проще отыскать рыбное место.
2. Глубина. Прибор может очень быстро определить этот важнейший параметр. Получив эти данные рыболов сможет понять как наиболее эффективно забрасывать снасть, кроме того, глубина может подсказать какая рыба обитает в таком месте.
3. Рыба. Кроме всех выше перечисленных возможностей эхолот также может непосредственно отображать обитателей водоема. Причем если прибор замечает рыбу, он, кроме всего прочего, может указать и ее примерный вес. Современные эхолоты способны показывать не только отдельно плывущую рыбу они также могут засечь ее в корягах и водорослях. Поэтому данное устройство отлично подходит для ловли карася, леща и т.д. Такая рыба любит прятаться от посторонних глаз среди растительности, подводных камней и коряг.

Основные параметры

При выборе эхолота нужно внимательно изучить его возможности и основные параметры. Вот характеристики, которые имеют наиболее важное, значение.

1. Мощность передатчика звука.
2. Чувствительность устройства принимающего сигналы.
3. Контрастность, а также размер экрана.
4. Число лучей.
5. Стоимость и модель.

Теперь стоит рассмотреть каждый из предложенных параметров более внимательно.

Мощность передающего устройства

Данный показатель характеризуется тем насколько мощный звуковой сигнал посылает эхолот в воду. От этой характеристики зависит то, насколько четкую картину ситуации под водой отобразит устройство, причем этот показатель не должен зависеть от глубины водоема. Чем мощнее будет сигнал посылаемый эхолотом ко дну, тем более сильные импульсы вернутся на приемник. Мощность эхолота определяется в ваттах, и чем их больше, тем дороже прибор обойдется покупателю. Минимальная мощность 1400 Вт, мощные эхолоты от 2400 Вт и выше.

Чувствительность приемника эхолота

Как было сказано выше, передатчик эхолота отправляет звуковой сигнал под воду. А вот за прием отраженного сигнала отвечает специальный приемник. Нужно отметить, что чувствительность этого приемника напрямую связана с силой сигнала, идущего от передатчика. Если эхолот имеет слабое устройство приема сигналов, он не сможет нормально отображать даже мощные сигналы.

С другой стороны, если приемник слишком чувствительный он будет реагировать на побочные эффекты, а информация, отображаемая на экране, будет иметь множество помех. Поэтому при выборе эхолота лучше всего брать модель, которая позволяет регулировать чувствительность принимающего устройства.

Величина и контрастность экрана

Этот показатель больше всего отображается на удобстве работы с эхолотом. Для тех, кто собирается использовать прибор при ярком дневном свете больше подходит модель эхолота с контрастным экраном. Если же рыболов больше ценит мобильность и компактность он купит устройство с маленьким экраном.

Экран эхолота Raymarine Dragonfly-6

Число лучей

Этот показатель может меняться в зависимости от модели и стоимости эхолота. Наиболее доступные (недорогие) эхолоты работают, используя один луч. Есть двухлучевые модели, здесь дополнительный луч служит для того, чтобы расширить угол обзора эхолота. Наиболее универсальные и мощные приборы имеют четыре и даже пять лучей. Такие модели позволяют получать полную информацию о ситуации под водой, но при этом стоят они намного дороже.

Стоимость и цена

Этот показатель зависит от того какие возможности предоставляет конкретная модель, насколько она удобна и универсальна. Сейчас цена эхолотов начинается от 4800 рублей и заканчивается 300 000, и даже 400 тысяч рублей.

Угол обзора

Сегодня большинство доступных моделей эхолотов могут излучать ультразвуковой сигнал в пределах от 9 до 24 градусов. Такие устройства дают реальную возможность рыболову изучить рельеф дна водоема, искать бровки, ямы и другие места, где может стоять рыба. Подобной информации опытному рыбаку вполне достаточно для того чтобы вернуться домой с уловом.

Более мощные эхолоты, заточенные, именно на поиск рыбы, имеют более широкий угол обзора. Передатчик таких моделей распространяет сигнал под углом от 45 до 90 градусов. Это означает, что у рыболова есть возможность видеть большую площадь под водой и, таким образом, находить добычу. С другой стороны, данные устройства гораздо хуже просматривают рельеф дна.

Поэтому выбирая эхолот, нужно ориентироваться на водоем где будет проходить рыбалка. Если рыбачить придется на глубокой воде лучше использовать прибор с узким лучом. Если же предполагается ловить рыбу на небольших глубинах лучше брать эхолот с более широким лучом.

Рабочая частота преобразователя

От данного показателя зависит то, насколько яркой будет картина подводного мира, выеденная на экран эхолота. Если прибор работает на низких частотах (50 кГц) отображаемая картина не будет слишком четкой. С другой стороны такой прибор позволяет просматривать большую глубину. Если же эхолот выдает более высокие частоты (200 кГц) картина на дисплее становится намного четче, однако при этом снижается показатель глубины сканирования. Поэтому перед покупкой эхолота нужно решить какой показатель (четкость или глубина) более важен в конкретном случае.

Датчики

Сегодня производители эхолотов выпускают универсальные устройства, которые могут оснащаться разными датчиками. Есть датчики способные определить температуру воды за бортом, а также скорость движения судна. Однако главным датчиком в устройстве эхолота является преобразователь. Именно он посылает ультразвуковой сигнал под воду, и после, ловит его отражение на специальный приемник.

Дальше полученные данные обрабатываются процессором и выводятся на экран в виде рисунка дна. Главной частью датчиков является кристалл, искусственно сделанный из циркона свинца или из титана бария. Размеры (геометрические) кристалла указывают на его возможности по охвату угла, а также на рабочие частоты.

Пример расположения датчиков

Точность передачи информации

В процессе работы эхолота на экране отображается информация, полученная после сканирования подводного пространства. Сам экран эхолота делится на две части. Первая половина представляет так называемую вертикальную (быструю) развертку. В ней показаны все объекты, возникающие в поле зрения эхолота. Перед рыболовом эта информация предстает в виде вертикальных линий, или черных точек. Причем каждое такое изображение имеет четкое обозначение, в котором указывается, на какой глубине находиться объект.

Вторая половина экрана представляет горизонтальную (медленную) развертку. Здесь рыболов может увидеть картину, на которой изображается подводная обстановка за прошедший период времени.

Если лодка в данный момент не движется, дно будет отмечено как горизонтальные полосы. Если же в этот момент эхолот засечет рыбу, она будет отображена в виде специальной отметки, и переместиться вместе с разверткой влево.

Когда лодка начинает плыть, отметки, изображающие дно, начнут меняться, указывая на изменение глубины. Причем для того чтобы картинка смотрелась более наглядно, скорость развертки можно отрегулировать таким образом чтобы она соответствовала скорости передвижения судна.

Получая информация с некоторой задержкой, рыболов должен понимать, что картинка на экране не может полностью соответствовать тому, что происходит под водой. Например если при движении лодки на экране сонара появляется отметка рыбы. Это не означает, что она до сих пор находиться на том же месте где ее заметил прибор. Поэтому для того чтобы иметь более точную информацию об обстановке под водой, в некоторых моделях сонаров с правой стороны экрана делают еще одно окно, в котором данные поступают без учета медленной развертки.

Мощность передатчика

Мощность конкретной модели эхолота указывается производителем в инструкции и технической спецификации устройства, ее можно разделить на два типа:

Мощность эхолота указывается в ваттах (они не имеют никакого отношения к электрическим ваттам). Такой способ отображения энергии эхолота понятен далеко не всем пользователям. Однако, он позволяет сравнивать различные модели и виды приборов. Кроме всего прочего, мощность эхолота влияет на его стоимость. Модели, которые могут просвечивать большее количество пространства под водой, обойдутся владельцам дороже.

Размер и разрешение экрана

Как известно, разрешение экрана – имеет очень четкое значение, которое выражается в количестве точек матрицы, расположенных как по вертикали, так и по горизонтали. Именно эта характеристика влияет на качество изображения. Причем чем больше количество вертикальных пикселей, тем более четко выводится на экран эхолота дуга, обозначающая рыбу. Дисплей, имеющий большее разрешение позволяет пользователю с меньшего расстояния различать несколько объектов.

Что касается размера экрана, то понятно, чем больше судно, тем больше экран можно на нем установить. Если же приходиться ловить с небольшой лодки, где и так мало места, в таком случае лучше брать с собой эхолот с небольшим дисплеем. Такой прибор менее эффективно показывает ситуацию под водой, зато его можно удобно расположить, а при необходимости, даже снять полностью. С другой стороны, если есть возможность использовать большой экран лучше ей воспользоваться. Тем более что эхолоты с большим дисплеем обычно обладают дополнительным набором функций, которые облегчают поиск рыбы.

Рабочая температура

От температуры окружающей среды (воды, воздуха) зависит то, насколько активно будет реагировать рыба на приманку. Рыба является хладнокровным существом и поэтому вместе с температурой воды меняется и температура ее тела. Зимой, когда вода остывает, обмен веществ в организме рыбы заметно снижается. Это сказывается, в том числе и на ее питании. По сравнению с летом, зимой рыба потребляет в 4 раза меньше питательных веществ. Процесс размножения у рыб тоже связан с температурой воды. Именно поэтому метание самками икры происходит весной, когда вода уже, немного прогрелась, но при этом еще не стала, слишком теплой.

В конструкции многих моделей современных эхолотов имеется специальный датчик, позволяющий пользователю получить информацию о температуре воды, кроме того, это устройство дает рекомендацию о том, какую именно рыбу лучше всего ловить в таких условиях. Например, для ловли форели совершенно не подходит теплая вода. А вот окунь, или карп, попадая в холодную воду, теряет активность, и становятся вялым. Есть виды, которые нормально переносят широкий спектр температур, могут спокойно питаться и охотиться.

Вода в озере, или в любом другом водоеме делиться на определенные температурные слои. Ближе к поверхности и на мелководье температура воды выше, чем на глубине. В тех местах, где температурные слои встречаются (обычно это перепад разных глубин), образовываются так называемые – термоклинья. Они могут быть разной толщины, которая может меняться в зависимости от времени суток или погодных условий.

Сейчас благодаря эхолоту рыбаки могут определить, где в водоеме находиться термоклин и какой он толщины. Зная эту информацию отыскать рыбу становиться намного проще, так как она обожает подобные места. В летние сезоны качество достоверности информации выше, так как температура тела рыбы и воды сильно разнится. В холодные зимние периоды температура тела рыбы и воды становится примерно одинаковой, что несколько снижает точность информации на некоторых эхолотах.

Крепление

Преобразователь эхолота может крепиться к судну разными способами, все зависит от вида и модели устройства.

Преобразователь устанавливается внутри корпуса. Данный вид преобразователя «In-Hull» можно устанавливать только на лодки, имеющие однослойный стеклопластиковый корпус. Если же лодка сделана из металла, дерева или многослойного стеклопластика не стоит даже пытаться крепить этот преобразователь.

Для крепления преобразователя «In-Hull» рекомендуется использовать клей сделанный на основе эпоксидной смолы. Использовать для этого другие составы (например, пластичный герметик) нельзя, так как это нарушит акустику и будет мешать нормальной работе. Преобразователь устанавливается прямо на корпус судна, причем нужно следить за тем, чтобы между ним и обшивкой не было дополнительных вставок. Это очень важно ведь такая вставка будет мешать прохождению сигнала эхолота.

Данный вид эхолота пропускает лучи прямо через корпус лодки из-за этого его возможности заметно ниже, чем у других эхолотов.

Преобразователь устанавливается на транец. Такой тип установки преобразователя в основном применяют на тихоходных лодках. Устройство крепят на специальном кронштейне (транце) таким образом, чтобы оно находилось под водой. Причем этот кронштейн имеет специальную конструкцию, которая позволяет ему откидываться назад, если лодка наезжает на препятствие.

Главный недостаток такого способа крепления преобразователя заключается в том, что кронштейн находится рядом с гребным винтом. Из-за этого эффективность эхолота заметно падает, так как его ему мешает большое количество пузырьков, образуемых от работы двигателя.

Установка преобразователя на корпусе. Этот вариант установки преобразователя подразумевает то, что в днище корпуса лодки проделывается специальное отверстие, в которое вставляется передающее устройство.

Этот вариант установки считается наиболее эффективным, но с другой стороны он обойдется владельцу дороже других способов установки. Данный вид монтажа преобразователя подходит лодкам с мощным подвесным или стационарным мотором. Устройство располагают на плоском участке дна недалеко от гребных винтов. В некоторых случаях на преобразователь одевают специальные обтекатели, которые уменьшают кавитацию. Если судно имеет V-образный корпус для устройства делают специальную плоскую площадку.

Нужно отметить, что из всех вариантов установки преобразователя именно этот позволяет получать наиболее четкий и яркий сигнал.

На что нужно обращать внимание при покупке эхолота

Решив купить эхолот, рыболову в первую очередь нужно определить круг задач, которые будет выполнять это устройство. Ведь далеко не все приборы этого типа могут обнаружить под водой рыбу. Большинство недорогих эхолотов на это неспособны, в лучшем случае они могут показать примерный рельеф дна и определить глубину.

Есть более качественные эхолоты, которые обладают мощным сканирующим устройством показывающие полную картину происходящего под водой. Такие приборы, выводят на экран с высоким разрешением, трехмерный рисунок. Они отыщут перепады глубин, определят температуру и найдут рыбу. Эхолоты такого класса имеют качественную батарею, которая будет работать без подзарядки 5-7 дней. Однако нужно понимать что такой эхолот обойдется в приличную сумму, хотя профессионалы не жалеют деньги на подобное оборудование.

Немного о производителе

Американская компания Humminbird более 30 лет представлена на рынке эхолотов, дополнительного оборудования и аксессуаров к ним. На сегодняшний день это крупнейший производитель и поставщик подобной продукции. Качество товара давно заслужило положительные отзывы как от новичков, так и от профессионалов рыбной ловли. С его помощью улов возрастает значительно.

Использование эхолотов Humminbird не требует специальных познаний в технике или электронике. Интуитивно понятное меню и прилагаемая инструкция позволяют во всём разобраться без помощи инструкторов. Все измерительные параметры переводятся в систему мер, принятых в стране пользователя оборудования. Употребление подобной аппаратуры гарантирует комфорт пребывания на рыбалке и массу положительных эмоций.

Основное производство фирмы находится в США, штат Алабама. Над созданием новейшей техники трудятся тысячи высококвалифицированных специалистов, внося своевременные коррективы в устройство оборудовании в соответствии с новейшими разработками и пожеланиями пользователей.

В лабораториях разработаны модели одно-, двух-, трёх-, четырехлучевые, имеются устройства с шестью лучами. Разнообразие частот позволяет с максимальной точностью определят прохождение рыбы. Работники компании делают всё, чтобы их изделия стали глазами и ушами рыболовов.

Основные области применения

Продукция предприятия Хамминбёрд закрывает все ниши в сегменте рыболовецких сканеров глубины. Они используются во многих странах в различных условиях и для всевозможных способов рыбалки. В линейках эхолотов Hummingbird каждый найдёт нужную модель для своих потребностей:

• Самые простые и недорогие модели предназначены для ловли с берега. Оснащаются минимальным количеством функций. Существуют подводные и беспроводные модификации, фиксируемые на руке или удочке.
• Ловля рыбы с борта лодки или катера с каждым годом находит всё большее количество поклонников. Для этих целей выпускаются различные многофункциональные бортовые эхолоты со всевозможным числом лучей и даже с использованием технологии 3D. Конечно, цена на такое оборудование демократичностью не отличается.
• Рыбалка зимой возможна с использованием специальных сканеров, работающих при температуре до -20 градусов.
• Для любых условий подойдут универсальные беспроводные приборы, не требующие подключения к постоянному источнику питания.

Типы эхолотов Humminbird

Гидролокаторы в последнее время стали доступным оборудованием, именно с этим связан рост их популярности. На сегодняшний день они имеются фактически у всех людей, которые серьезно интересуются рыбалкой.

Тем, кто только собирается совершить покупку, необходимо разобраться с классификацией подобных приборов, поскольку далеко не все приборы могут подойти для привычного способа ловли:

Береговые гидролокаторы

Являются наиболее распространенным вариантом, они предназначены для обычной береговой рыбалки, и выбрать их достаточно просто. Такие приборы содержит минимальный набор функций, что положительно сказывается на их стоимости. Большинство современных вариантов имеют особый крепеж, позволяющий зафиксировать эхолот в определенном положении на руке или удилище.

Лодочный гидролокаторы

Как поймать больше рыбы?

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта.
3. Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.
Представляют собой еще один востребованный вариант, поскольку интерес в ловле добычи с борта плавательных средств растет с каждым годом. Приборы такого типа являются многофункциональными приспособлениями, они могут быть оснащены разным количеством лучей или оснащаться инновационной 3D-технологией. Все это сказывается на стоимости данной разновидности, она обычно значительно выше, чем у эхолотов, предназначенных для береговой рыбалки.

Зимние гидролокаторы

Предназначены для ловли добычи в наиболее холодное время года. Основным их отличием от других разновидностей является наличие особого датчика, который позволяет функционировать при температурном режиме до -20°C.

Беспроводные гидролокаторы

Являются универсальными приспособлениями, которые не требуется подключать к каким-либо источникам питания. Их можно приспособить для любых условий ловли, поэтому выбор конкретной модели осуществляется в зависимости от предпочитаемого стиля рыбалки.

Модельный ряд глубинных сканеров

Каждое устройство, произведённое этой компанией, по-своему уникально. Техническое оснащение, дизайн и стоимость позволит расширить представление о подобных приборах. В фирме из Америки их выпускается несколько линеек.

Сонары PiranhaMAX

Линия этих сканеров обладает полной функциональностью и надёжностью. В рейтинги подобной аппаратуры входили такие модели:

• Современный эхолот Humminbird PiranhaMax 197cxDI имеет двухлучевой излучатель, изготовленный по передовым технологиям. Позволяет максимально точно сканировать водную территорию с большими углами обзора.
• Относительно низкая стоимость помещает глубиномер Piranha MAX 197cx в бюджетный сегмент, что не сказалось на качестве исследований. Цветной дисплей не блёкнет даже в солнечный день и обеспечивает максимальную глубину работы до 200 метров.
• Полной уменьшенной копией предыдущей модели стал беспроводной эхолот Piranha MAX 197cxPortable. В комплектацию входит аккумулятор, что обеспечивает полную автономность устройства.
• Самой эффективной и функциональной модификацией является Piranha MAX 196cxi. Она оснащена TFT-дисплеем последнего поколения и полномасштабным GPS-навигатором, хранящим всю информацию о пройденном расстоянии.
