Эхолоты Humminbird PiranhaMAX 240 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса). Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.
Эхолот Humminbird PiranhaMAX 240 – это самая совершенная модель серии. Этот эхолот обладает трехлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.
PiranhaMAX — это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.
Основные особенности эхолота Humminbird PiranhaMAX 240:
- Высокое разрешение 240 x 160 пикселя (ВxГ)
- 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
- Трехлучевой трансдьюсер (20° и 2×35°, 200 и 455 кГц) с охватом большей территории и лучшим определением дна
- Рыба в узком луче отображается заполненым символом, в широком луче — пустым
- Простое управление всеми настройками эхолота
- Датчик температуры встроен в основной датчик
- Максимальная глубина 240 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
- Компактные размеры
Дополнительные особенности эхолота Humminbird PiranhaMAX 240:
- Меню на русском языке
- Технология Fish ID+™ с отображением глубины рыбы
- Трехуровневая подсветка для ночной рыбалки
- Крупные цифры для лёгкого чтения данных
- Высококонтрастный режим отображения: Чёрное дно
- Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
- Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
- Запоминание настроек в памяти эхолота
- Легкосъёмное крепление
- Микродинамический трансдьюсер для больших скоростей
- Водонепроницаемый, ударопрочный корпус
| Основные характеристики: | |
| Размер дисплея (диагональ) | 10.2 см. |
| Разрешение дисплея | 240х160 пикс. |
| Тип дисплея | FSTN LCD |
| Количество цветов | 8 градаций серого |
| Подсветка дисплея | да |
| Глубина эхолокации | 250 м. |
| Количество лучей | 3 луча |
| Угол обзора лучей | 20° и 35° |
| Частота излучения трансдюсера | 200/455 кГц |
| Пиковая мощность | 1600 Вт |
| Крепление датчика | внутри, на транец |
| Напряжение питания | 10-20 В |
| Дополнительные возможности: | |
| Диапазон измерения глубины | авто и руч. |
| Настройка чувствительности | авто и руч. |
| Отображение рыбы символами [FISH Symbol ID TM , ID+] | да |
| Определение расстояния до рыбы [FISH TRACK TM , ID++] | да |
| Выявление рыбы [FishReveal TM ] | да |
| Звуковая сигнализация | да |
| Цифровые значения глубины | да |
| Определение твёрдости дна [GRAYLINE®, BottomBlack] | да |
| Автоматический ZOOM придонной области | да |
| Отображение температуры воды | да |
| Русское меню | да |
| Маркировка трансдюсера | XNT-9-QB-90-T |
| Наименование по каталогу | Humminbird PiranhaMAX 240 |
| Другая маркировка | PiranhaMAX-240,Piranha MAX 240,PiranhaMAX240 |
| Водонепроницаемость | IPX7 |
| Размеры (ШхВхТ) | 11,1х15,5х8,3 см. |
Комплектация Humminbird PiranhaMAX 240:
- Эхолот PiranhaMax 240;
- Двухлучевой стандартный датчик (длина кабеля 6м);
- Крепление датчика на транец;
- Кабель для подключения питания (длина кабеля 2м);
- Инструкция на английском языке;
- Инструкция на русском языке.
Версия для печати
Инструкция по эксплуатации Humminbird PiranhaMax
Страница 2
Это устройство не должно использоваться в качестве навигационного с целью
предотвращения столкновений, повреждений лодки или персональной безопасности. При
движении лодки глубина воды может изменяться столь быстро, что у Вас не останется
времени отреагировать на это. Всегда работайте в лодке на небольших скоростях, если есть
основания опасаться мели или затопленных объектов.
Все картинки в данном руководстве приведены с экрана 160 x 132
пикселей эхолота PiranhaMax 10. Однако вся информация относится и к другим
эхолотам Piranha с экранами 240 x 160. Все модели эхолотов PiranhaMax
оснащены встроенным датчиком температуры, которая будет отображаться на
экране вместе с показаниями глубины.
РУКОВОДСТВО ПО УСТАНОВКЕ PIRANHA
Для установки нужны два устройства: датчик и эхолот (монитор). Эхолот отображает
информацию сонара, датчик отправляет и получает сигналы в воду. Правильная установка
обоих компонентов обеспечит наилучшую работу устройства в целом.
Замечание: Из за разнообразия лодок, мы даем только общие рекомендации. Каждая
лодка имеет свои особенности, которые следует учитывать.
Вам понадобятся: ручная дрель с набором свёрел; отвертки Phillips #2 и 3; карандаш;
силиконовый заполнитель – для просверленных отверстий; двухкомпонентный медленно
сохнущий эпоксидный клей (если датчик крепится внутри корпуса лодки); источник питания 12
вольт, 1 амперный предохранитель.
Шаг 1: Определение местоположения датчика
При выборе места крепления датчика, помните: нужно выбрать зону, свободную от
турбулентности.
•
Турбулентность появляется при движении лодки в воде. Завихрения сосредотачиваются
в районе выступов корпуса лодки. Выберите такое место, где есть плавная плоская
площадка без выступов и отверстий.

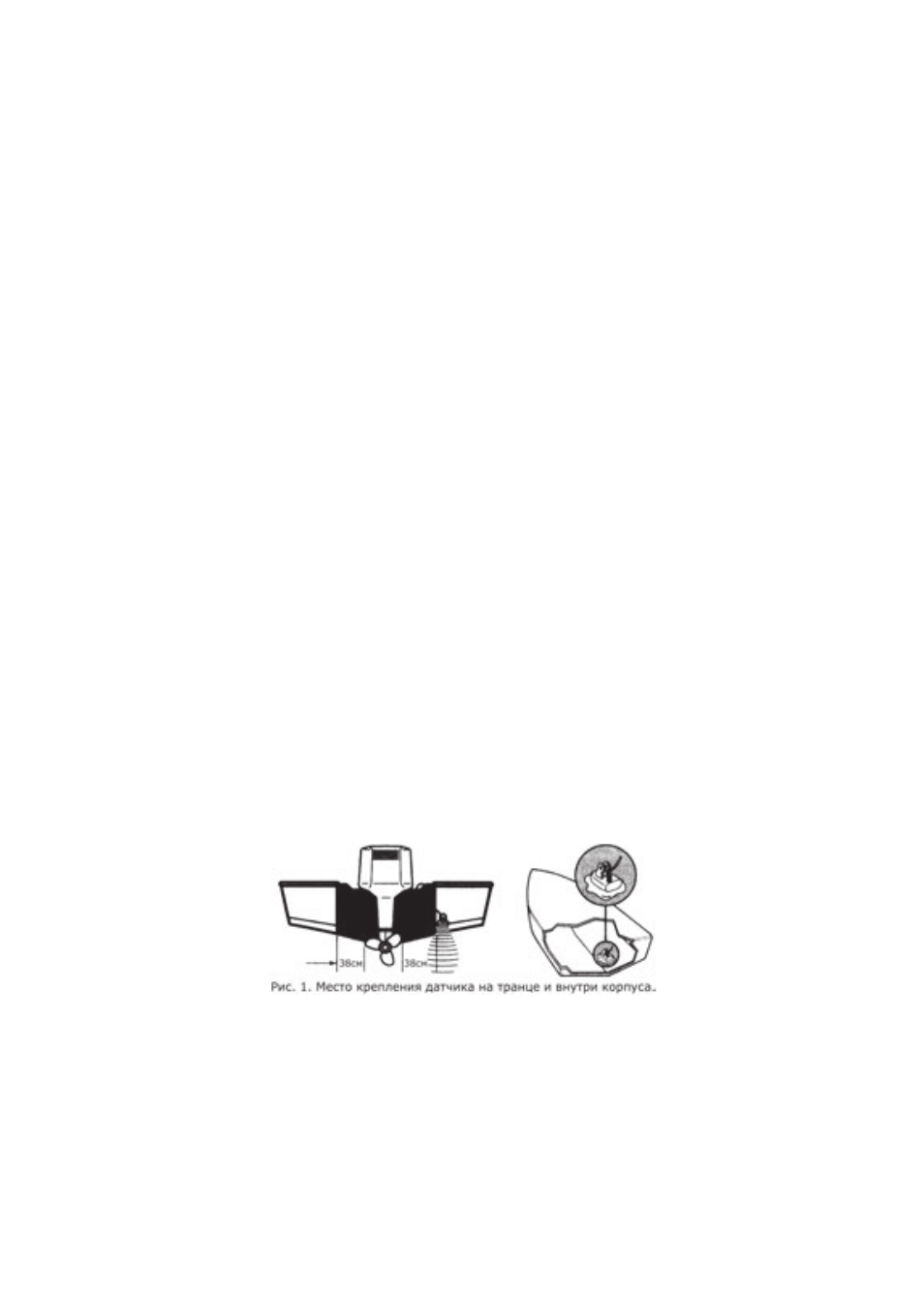

Турбулентность также создается работой винта мотора. Постарайтесь найти место на
расстоянии более 38 см (15”) от лопастей винта (рис. 1).
Лучший способ найти нужное место это осмотреть транец во время движения лодки.
Причем лучше на высокой скорости. Пусть другой ведет лодку, пока вы ее осматриваете!
Если днище лодки с уступами, то лучше закрепить датчик на такой ступеньке. Никогда не
устанавливайте его на транце позади ступеньки.
Если лопасти расположены пред транцем, то Вы не сможете найти «спокойную воду».
Понадобится другой датчик или другой метод крепления.
Зона крепления должна быть в контакте с водой.
Если лодка тралится, убедитесь, что датчик не на одной линии с деталями трала.
Инструкция по эксплуатации Humminbird PiranhaMax
Страница 10
РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЭХОЛОТОВ PIRANHA
Piranha самый простой в пользовании эхолот, сделанный когда либо. Для большинства
рыболовов все, что нужно это включить прибор и начать рыбачить. Piranha автоматически
определяет глубину и располагает изображение на экране таким образом, чтобы вы могли
наблюдать и за дном, и за рыбой.
Piranha использует технологию сонара для передачи звуковой волны от датчика в воду.
Возвращенный сигнал (эхо) отображается на жидкокристаллическом экране, создавая очень
подробную картинку того, что происходит под водой с указанием глубины до дна, рыбы и
придонных структур.
Включение и выключение
Нажмите и отпустите кнопку POWER MENU, чтобы включить прибор. Чтобы выключить его,
надо нажать ту же кнопку и удерживать ее, пока экран не погаснет.
После включения прибора на экране появится стартовое меню Start Up. В нем три опции, их
которых вы можете выбирать: либо Start Up (для рыбалки), либо Setup (для выбора возможных
установок см. раздел «Выбор устройств»), либо Simulator (для изучения работы прибора в
имитационном режиме).
Что вы видите на экране
Картинка на экране очень проста для понимания. Верхняя граница соответствует поверхности
воды, а нижняя – с нижним уровнем глубины, который прибор определяет автоматически в
зависимости от реальной глубины в данный момент. Контур дна варьируется по мере
изменения глубин, над которыми движется лодка. Цифрами показываются точная текущая
глубина до поверхности дна, до рыбы и температура воды (для последней функции требуется
датчик, покупаемый отдельно).
Инструкция по эксплуатации Humminbird PiranhaMax
Страница 13
Замечание: Если вы устанавливаете уровень глубины в ручном режиме, и реальная
глубина больше того значения, которое вы установили, то изображения дна. не экране
не будет. Для возврата к автоматическому слежению за установками уровня глубины
вернитесь к автоматическому режиму (Auto).

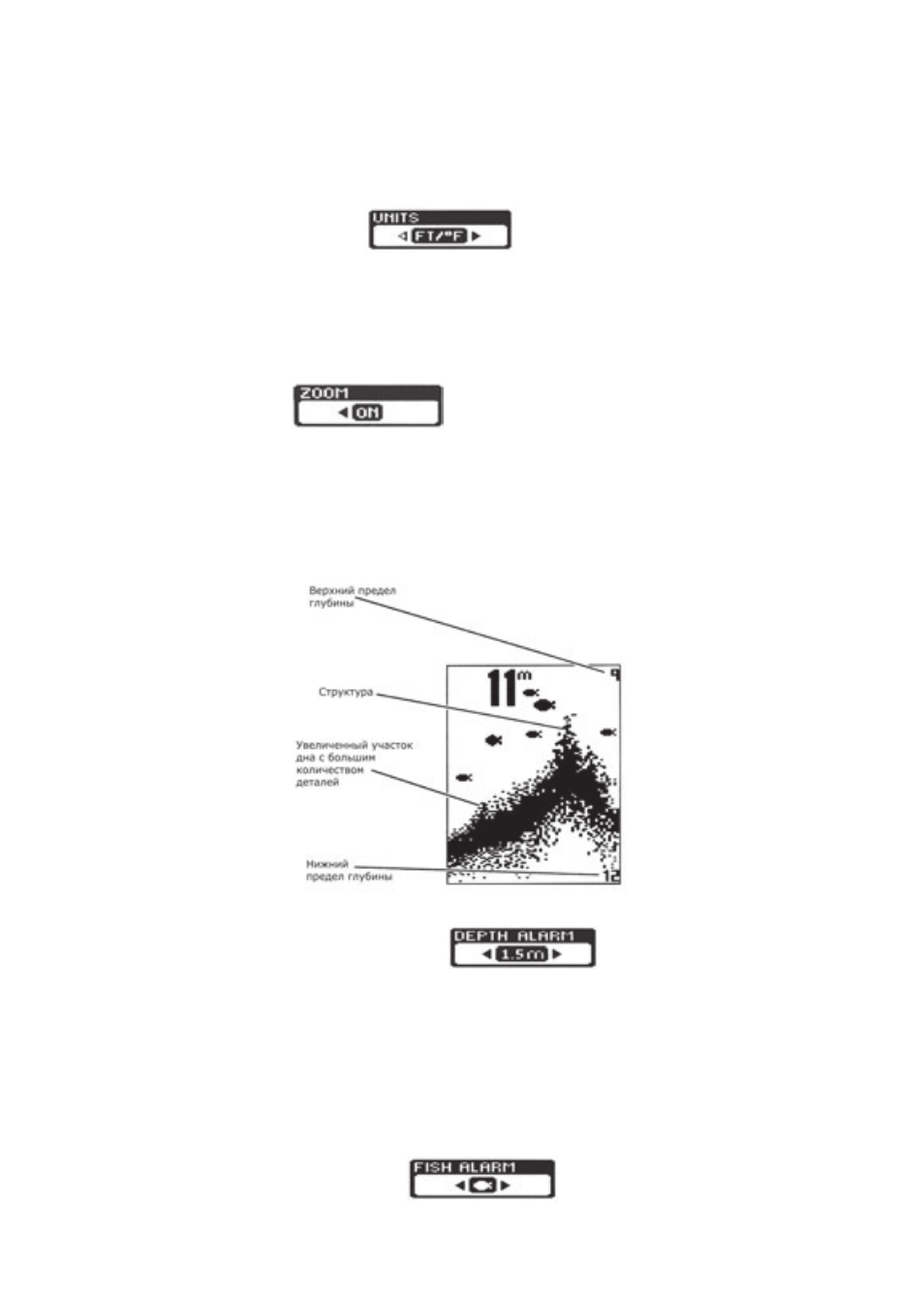

Units (Единицы измерения)
(Установки сохраняются в памяти. По умолчанию: метры и градусы Цельсия)
Нажимайте кнопку POWER MENU, пока не появится меню Units. Это меню позволяет вам
выбрать те единицы измерений, которые вам удобны: метры, футы, фатомы; метры/градусы
Цельсия; футы/градусы по Фаренгейту; фатомы/градусы Цельсия.
(Установка не сохраняется в памяти. По умолчанию Off)
Нажимайте кнопку POWER MENU, пока на экране не появится меню Zoom. Чтобы увеличить
зону около дна, то есть придонные структуры и рыб, которые, возможно, не видны в
стандартном режиме, выберите значение On или Auto. В режиме увеличения Piranha
постоянно меняет верхний и нижний уровни глубины, чтобы зоны непосредственно над и под
увеличиваемым фрагментом, были видны на экране. Чтобы вернуться к стандартному экрану,
выберите Off (откл.).
Depth Alarm (Сигнализация глубины)
(Установка сохраняется в памяти. По умолчанию Off)
Нажимайте кнопку POWER MENU, пока на экране не появится меню Depth Alarm. Чтобы
отключить предупреждение о мели, выберите Off; либо выберите число от 1 до 30 м (на
глубине от 1 до 10 метров – с точностью до 10 см), чтобы установить глубину, о которой эхолот
должен вас предупредить. Выберите On (включить). Когда глубина равна или меньше
установленного вами значения, раздастся предупреждающий сигнал.
