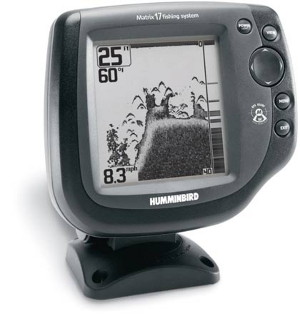

Humminbird Matrix 17 обладают функциями Whiteline, Bottom Black, Structure ID, сигнализацией обнаружения рыбы и достижения заданной глубины, а кроме того имеют встроенный датчик температуры поверхности воды и возможность подключения датчика скорости. Функция Zoom позволяет увеличивать изображение в 2, 4, 6 и даже 8 раз! Новейшие датчики Matrix позволяют эффективно работать с эхолотом на скорости до 100 км/ч.

Основные особенности:

• Большой экран с диагональю 5 дюймов и разрешением 320 x 320 пикселей
• Двулучевой трансдьюсер DualBeam PLUS™ 20° и 60°, 200 и 83 кГц
• Мощность излучения 300 Вт (средняя), 2400 Вт (пиковая), минимальные размеры цели 65 мм
• Максимальная глубина — до 300 м
• Возможность подключения погодного датчика давления WeatherSense, приёмника SmartCast и ПК
• Возможность подключения GPS приёмника. Подойдёт GPS Humminbird AS-GR4 или любой другой GPS приёмник с NMEA (требуется специальный кабель)
• Встроенный датчик температуры воды
• Технологии Inverse, Whiteline®, Bottom Black и Structure ID® для более лучшего понимания структуры дна и объектов на дне
• Отличная защита от воздействия воды

Дополнительные особенности:

• Меню на русском языке
• Настройка на солёную или пресную воду для правильной интерпретации данных
• Встроенный датчик температуры воды и возможность подключения датчика скорости
• Отрисовка пройденного пути, отображение позиции, отмеченных точек (при подключённом GPS)
• Подключение к ПК для обмена точками и обновления внутренней программы
• Ускоренная частота обновления данных с датчика — 40 раз в секунду
• Функция паузы, позволяющая «заморозить» экран, для более подробного изучения
• Немедленное применение настроек, сделанных в меню
• Усовершенствованная технология распознавания эха (Sonar Echo Enhancement Technology) позволяет различать крючок на глубине до 12 метров и рыбу размерами от 6.5 см
• Технологии отображения дна: инверсное, Whiteline™, Bottom Black, Structure ID™
• Водонепроницаемый, ударопрочный, плавающий корпус
• Крупные шрифты для удобства чтения
• Подсветка экрана для ночной рыбалки
• Ведение TripLog’а с отображением пройденного расстояния, потраченного времени и средней скорости (при подключённом датчике скорости)
• Миниатюрный трансдьюсер для скорости до 120 км/ч
• Автоматическая или ручная регулировка верхнего и нижнего диапазонов
• Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm), Сигнализация уровня заряда батарей (Battery Alarm)
• Быстрая регулировка увеличения (Zoom). Уровни увеличения: 2x, 4x, 6x и 8x
• Настраиваемая скорость перемещения изображения на экране
• Запоминание настроек в памяти эхолота
• Гарантия: 1 год
• Сделано в США

Основные характеристики:
Размер дисплея (диагональ)	12,7 см.
Разрешение дисплея	320×320 пикс.
Тип дисплея	FSTN LCD
Максимальная глубина эхолокации	240 м.
Гарантия	12 мес.
Количество лучей	2 луча 20°и 60°
Частота излучателя	83/200 kHz
Дисплей:
Подсветка дисплея	да
Количество цветов	12 градаций серого
Пиковая мощность	2000 Вт
Напряжение питания	10-20
Дополнительные возможности:
Отображение рыбы символами (FISH Symbol ID TM , ID+)	да
Определение расстояния до рыбы (FISH TRACK TM , ID++)	да
Реальный отражённый сигнал (дуги)	да
Выявление рыбы (FishReveal TM )	да
Автоматическая обработка сигнала (ASP TM )	да
Звуковая сигнализация	да
Цифровые значения глубины	да
Быстрое обновление экрана (HyperScroll TM ,Ultrascroll TM )	да
Определение твёрдости дна (GRAYLINE®, BottomBlack)	да
Автоматический ZOOM придонной области	да
Отображение температуры воды	да
Разделенный экран	да
Русское меню	да
Маркировка трансдюсера	XHS-9-20-T
Наименование по каталогу	Humminbird Matrix 17
Водонепроницаемость	IPX7
Размеры (ВхШхТ)	18,2×17,8×10,2
Комплектация:
Эхолот	1 шт.
Трансдюсер с кабелем	1 шт.
Русская инструкция	1 шт.

Версия для печати

Руководство по эксплуатации Humminbird Fish Finder MATRIX 17

Руководство по эксплуатации для устройства Humminbird Fish Finder MATRIX 17

Устройство: Humminbird Fish Finder MATRIX 17
Размер: 2,46 MB
Добавлено: 2014-08-17 16:09:20
Количество страниц: 31
Печатать инструкцию

Как пользоваться?

Наша цель — обеспечить Вам самый быстрый доступ к руководству по эксплуатации устройства Humminbird Fish Finder MATRIX 17 . Пользуясь просмотром онлайн Вы можете быстро просмотреть содержание и перейти на страницу, на которой найдете решение своей проблемы с Humminbird Fish Finder MATRIX 17 .

Для Вашего удобства

Если просмотр руководства Humminbird Fish Finder MATRIX 17 непосредственно на этой странице для Вас неудобен, Вы можете воспользоваться двумя возможными решениями:

• Полноэкранный просмотр -, Чтобы удобно просматривать инструкцию (без скачивания на компьютер) Вы можете использовать режим полноэкранного просмотра. Чтобы запустить просмотр инструкции Humminbird Fish Finder MATRIX 17 на полном экране, используйте кнопку Полный экран .
• Скачивание на компьютер — Вы можете также скачать инструкцию Humminbird Fish Finder MATRIX 17 на свой компьютер и сохранить ее в своем архиве. Если ты все же не хотите занимать место на своем устройстве, Вы всегда можете скачать ее из ManualsBase.

Печатная версия

Многие предпочитают читать документы не на экране, а в печатной версии. Опция распечатки инструкции также предусмотрена и Вы можете воспользоваться ею нажав на ссылку, находящуюся выше — Печатать инструкцию . Вам не обязательно печатать всю инструкцию Humminbird Fish Finder MATRIX 17 а только некоторые страницы. Берегите бумагу.

Резюме

Ниже Вы найдете заявки которые находятся на очередных страницах инструкции для Humminbird Fish Finder MATRIX 17 . Если Вы хотите быстро просмотреть содержимое страниц, которые находятся на очередных страницах инструкции, Вы воспользоваться ими.

Эхолот Humminbird Matrix 17

Описание Эхолот Humminbird Matrix 17

Первый двухлучевой эхолот от Humminbird с возможностью подключения датчиков SmartCast*.

* — при подключении дополнительного модуля Wireless Sonar Link (приобретается отдельно).

Matrix это уже не просто эхолоты – это совершенные рыбопоисковые системы!

Русифицирован.

Эхолот Matrix 17;

Двухлучевой стандартный датчик (длина кабеля 6м);

Крепление датчика на транец;

Кабель для подключения питания (длина кабеля 2м);

Инструкция на английском языке;

Инструкция на русском языке.

Датчик DualBeam PLUS обеспечивает отличное покрытие дна с помощью широкого луча в 60 о для поиска рыбы и узкого луча в 20 о , помогающего более точно определить структуру дна;

Возможность подключения GPS приемника — расширенные навигационные функции;

Быстро отсоединяющийся крепеж;

Настройка на пресную/соленую воду для работы в любых условиях;

Встроенный датчик температуры воды;

Полноценные возможности по работе в режиме GPS плоттера: отображение местоположения, хранение в памяти путевых точек и маршрутов (при подключенном GPS приемнике);

Возможность подключения к компьютеру для сохранения путевых точек и обновления внутреннего ПО;

Датчик «Accelerated Real Time Sonar», передающий информацию до 40 раз в секунду;

Функция паузы, позволяющая «заморозить» экран, для более подробного рассмотрения;

Немедленное применение настроек, произведенных с помощью меню;

Технология распознавания эхосигналов Sonar Echo Enhancement Technology позволяет различать вашу приманку на глубине до 12 метров и рыбу размерами от 6,5 см на экране эхолота;

Возможность выбора режима отображения дна: Grayscale, WhiteLine, Bottom Black или Structure ID;

Полная водонепроницаемость, плавает в воде;

Режим с крупными легко читаемыми цифрами;

Высококонтрастный дисплей с подсветкой для ночной ловли;

Возможность записи маршрута, пройденного пути, а также определение средней скорости (с дополнительным датчиком скорости);

Новейшие датчики Matrix позволяют эффективно работать с эхолотом на скорости до 100 км/ч;

Звуковой сигнал на обнаружение рыбы (Fish Alarm);

Звуковой сигнал на достижение заданной глубины (Depth Alarm);

Сигнализация уровня заряда батарей (Battery Alarm);

Режимы увеличения Zoom: 2х, 4х, 6х, 8x, совмещенный;

Настройка скорости отображения информации на экране;

Запоминание настроек в памяти эхолота;

Удобное меню с быстрой навигацией;

Быстрый старт с распознаванием датчика-излучателя (трансдьюсера);

Система идентификации рыб ID+.

2 луча (20 о и 60 о ), DualBeam Plus

Рабочая частота сигнала, кГц

Максимальная глубина эхолокации, м.

Переднее сканирование / макс. расстояние,м

Функция измерения скорости и температуры

только температура (скорость с доп. датчиком)

Размер экрана (высота х ширина), пикс.

Размер экрана (высота х ширина), см

Функция определения местоположения рыбы (справа, слева или под судном)

Функция отображения структуры дна

Функция увеличения изображения (Zoom/Split Screen Zoom)

Определение размера и глубины рыбы

Определение расстояния до рыбы

Определение размера рыбы, размеров

Сигнал обнаружения рыбы

Сигнал о достижении заданной глубины, сигнал о мели

Габариты прибора (высота х ширина х толщина), см

17,78 x 18,42 x 10,2

Выходная мощность, Вт

300 (RMS) / 2400 (Пиковая)

Режим 3D (Трехмерное изображение)

Возможность подключения беспроводных датчиков

Определение пройденного пути (Triplog)

+ (с доп. датчиком скорости)

Возможность подключения GPS приемника, режим реального времени, Whiteline, Structure ID, Fish ID+

Эхолот Humminbird Matrix 37

Рыболовы и любители активного отдыха на воде со временем начинают «обрастать» всякого рода гаджетами, которые помогают им в передвижении по водоему и увлечении своего улова. Сначала, как правило, рыболов задумывается о приобретении мотора для лодки. Мотор дает возможность быстро добраться до цели и прокатиться с ветерком. Далее этого становится мало, и человеку хочется наверняка знать, куда закидывать свою удочку или спиннинг. Здесь на помощь придёт «сарафанное радио», закидывание «тут и там», или же можно воспользоваться эхолотом, который покажет не только где прячется рыба, но и раскроет секреты дна водоема.

Эхолот – это электрический прибор, который работает по принципу радара. Это устройство посылает импульсы в воду и получает картинку – отражение различных предметов, в том числе скопление рыб.

Сегодня на рынке много разных эхолотов. Это может быть простое устройство с черно-белым экраном, а может быть агрегат с множеством функций. Чтобы разобраться с устройством, может понадобиться довольно много времени. Но, в любом случае, эхолот – устройство нужное. Оно действительно увеличивает вероятность хорошего улова. Эхолоты имеют разные характеристики, стоимость и функционал. Основные параметры эхолотов:

• Мощность передачи данных;

• Количество лучей и их обзор;

• Количество датчиков и их тип;

Рыболову остается только понять, какие функции ему необходимы и каким бюджетом он располагает. Моделей сейчас масса на рынке, очень много достойных экземпляров. Безусловно, дополнительные функции эхолотов зависят от стоимости изделия.

Обзор модели

Эхолот Humminbird Matrix 37 – эта модель является первым четырехлучевым устройством компании Humminbird. Модель Матрикс 37 оснащена возможностью подключения датчиков Смарткаст (Smartcast). Эту модель нельзя назвать просто эхолотом. Это скорее полноценная рыбопоисковая система, обладающая массой различных дополнительных функций. Эхолот Humminbird Matrix 37 отображает дно, измеряет температуру воды и увеличивает изображение. Кроме этого в нем объединены лучшие разработки, которые были актуальны во время производства этого эхолота. Нужно сказать, что они остаются актуальными и по сей день. Лучи этого эхолота смотрят не только вниз водоема, но и отражают информацию с двух сторон, что дает гораздо больше информации о водоеме. Информацию о рыбы можно вывести в отдельном окне дисплея. Эхолот можно использовать как в соленой, так и в пресной воде.

Как работает эхолот

Эхолот работает по обычному принципу. Сначала датчик (сонар, гидролокатор) опускается в воду. В воде он посылает звуковой сигнал (волну), которая затем отображается от какого-либо объекта. Таким образом, датчик определяет расстояние до объекта, а также анализирует его структуру. Работа датчика идет очень быстро. Расстояние в 70 метров датчик обрабатывает за 1 секунду. Датчик эхолота Хамминберд Матрикс 37 имеет 4 луча и широкую зону охвата пространства (90 градусов). Угол сонара непрерывно выполняет свою работу. Охват датчика – около 40 метров. Пучки обозревают пространство под лодкой, а также с обеих ее сторон. Максимально возможная глубина обозрения эхолота Humminbird Matrix 37 – 465 метров.

Для отображения данных весь дисплей делится на три части. На верхней части экрана будет отображаться информация, поступающая от вертикальных датчиков, в нижней части (поделенной на два экрана), будет информация от боковых лучей.

Восприятие информации в таком объеме потребует тренировки восприятия. Но, когда рыболов научится воспринимать пространственную информацию, то это откроет перед ним ранее неизведанные границы.

Технические характеристики

1. 4 луча – 90 градусов (общая сумма излучения).

2. Максимальная глубина эхолокации — 465 метров.

3. Экрана FSTN LCD.

4. Размер экрана 320 х 640 пикс.

5. Есть подсветка экрана.

6. Рабочая частота сигнала 200/83/455 кГ

7. Есть функция измерения температуры воды.

8. Есть функция отображения структуры дна (Structure ID)

9. Есть функция увеличения изображения (Zoom).

10. Водонепроницаемый корпус.

11. Габариты прибора эхолота 17,78 x 18,42 x 10,16 сантиметров.

12. Есть функция определения размера и глубины нахождения рыбы ID+.

13. Диагональ дисплея – 13 сантиметров.

14. Питание 12 В.

15. Выходная мощность 500 (RMS) Вт.

16. Пиковая мощность 4000 Вт.

17. Оснащен сигналом обнаружения рыбы.

18. Оснащен сигналом достижения заданной глубины.

19. Можно подключить GPS приемник.

20. Питание от батареек.

Основные возможности эхолота

Эхолот Хамминберд Матрикс 37 лучше всего использовать на открытом водном пространстве с лодки. Так можно протестировать его основные возможности:

• всестороннее изучение водного пространства;

• изучение рельефа дна;

• отображение информации на дисплей;

• многократное увеличение объектов;

• обнаружение рыбы и оповещение об этом.

Как пользоваться эхолотом

Использование эхолота Humminbird Matrix 37 не представляет особых сложностей. Причем как для новичка, так и для профессионала.

1. Для начала нужно выбрать место для установки устройства. Дисплей эхолота должен быть расположен так, чтобы была возможность спокойно просматривать, что на нем отображается. Лучше установить эхолот под углом к прямым солнечным лучам, несмотря на то, что он имеет защиту от них.

2. Обязательно нужно оставить место для прокладки кабеля от места установки дисплея.

3. Необходимо установить дисплей и отрегулировать угол наклона.

4. Подключить питание.

5. Провести настройку дисплея и можно приступать к работе.

Рыболовам доступна установка трех окон на дисплее обеих моделей. С помощью этой возможности можно сравнивать различные локации.

Преимущества и недостатки

• многократное увеличение объектов;

• большая глубина захвата лучей;

• возможность подключения GPS приемника;

• наличие датчика температуры;

• отличное качество изображения дисплея;

• WhiteLine®, Bottom Black и Structure ID – технологии лучшего распознавания дна.

• высокая стоимость эхолота;

• отсутствие wi –fi, Bluetooth;

• отсутствие картографических возможностей;

Эхолот Хамминберд Матрикс 37 относится больше к профессиональным рыбопоисковым системам. С его помощью рыболов однозначно увеличит свой улов и испытает удовольствие от использования качественной техники.
