Обзор эхолота Lowrance HOOK2-7X TripleShot

Обзор эхолота LOWRANCE HOOK2-7X TRIPLESHOT

Любители рыбалки по достоинству оценят эхолот Lowrance HOOK2-7X TripleShot. Использование компьютерной техники и микроэлектроники позволяют рыбачить с удовольствием. С солидным уловом возвратиться домой может абсолютно любой рыбак.

Эхолот позволяет заглянуть под толщу воды и определить, есть ли в определенном месте рыба. На экране прибора отображаются не только места с рыбой, но и сигналы о приближении подводных препятствий. Например, это может быть мель, которая может повредить лодку или датчик.

Эхолот Lowrance HOOK2-7X TripleShot был спроектирован, создан и разработан известной американской компанией Lowrance, которая выпускает разнообразные устройства в области речной и морской электроники.

Комплектация устройства

В комплектацию устройства входит сам прибор и соединительный кабель с электропитание и датчиком, сам датчик с крепежными элементами на транец, предохранитель, инструкция по применению эхолота. На прибор дается гарантия на полтора года.

Базовая концепция эхолота

Устройство относится к топовому сегменту эхолотов. Пользователь может оперативно пользоваться большим объемом информации, которая воспринимается в удобной форме. Преимущества эхолота заключаются в следующем:

— Большой цветной дисплей, на котором можно выбрать несколько режимов экрана;

— Большинство функций активизируются нажатием главной кнопки;

— Имеется глубокая обработка эхосигнала;

— Автоматизация всех процессов настройки эхолота;

— Компактность и эргономичность.

Эхолот позволяет выстраивать актуальные и прошлые маршруты с помощью GPS-плоттера.

Технические параметры эхолота

Устройство состоит из двух модулей, в которые включается пульт управления и специальный датчик (сонар). Датчик TripleShot (3 в 1) функционирует на сетке частот от 200 кГц (Broadband Sonar) до 455-800 кГц (DownScan & SideScan Imaging). Мощность прибора составляет от 200 Вт (обычный сонар) и 500 Вт (структурный сонар). Семидюймовый экран обладает разрешением 800 на 400 точек. Формат широкоугольный.

Максимальная глубина, на которой может использоваться эхолот, составляет 152 метра. Эхолот помимо обычного сонара CHIPP обладает опцией нижнего и бокового обзора StructureScan. В приборе имеется встроенная антенна с GPS, позволяющая выстраивать разнообразные маршрутные точки.

Навигация эхолота

Встроенная GPS антенна позволяет выстраивать любые маршруты и фиксировать их. Ваши координаты постоянно обновляются, при этом на экран можно вывести скорость движения вашего судна.

Память эхолота позволяет выстраивать до сотни маршрутов, вмещая в себя до трех тысяч путевых точек.

Интерфейс устройства

Семидюймовый экран яркий, с четким и понятным изображением. При этом можно выбрать несколько основных цветовых режимов. Экран эхолота разделяется на две, три и четыре основных панели. Запускается устройство нажатием большой кнопки справа.

Защитной крышки в комплекте нет. Корпус эхолота выдерживает погружение в воду до тридцати минут времени. Естественно то, что он защищен от воды и пыли, что радует.

Преимущества эхолота

Эхолот Lowrance HOOK2-7X TripleShot – это классический прибор, который обеспечивает нижнее и боковое сканирование дна при помощи специального датчика TripleShot, входящего в комплектацию устройства.

Вы можете без проблем выстраивать свой маршрут так, как вам будет удобно. В режиме реально времени можно записывать треки передвижения и создавать до сотни маршрутов, сохраняя их.

Функций дополнительных множество. Это и захват дна, флешер, Fish ID, S-Scope. Если говорить о минусах, то их практически нет. В частности, не соединения по NMEA и функций картплоттера. Функция датчика TripleShot — Broadband Sonar однолучевая. Старые вариации эхолотов от компании Lowrance отличались тем, что Broadband Sonar были двухлучевыми. Защитной крышки также нет, поэтому придется подумать о том, как вы будете защищать экран. Если не брать эти минусы, то можно смело утверждать то, что эхолот Lowrance HOOK2-7X TripleShot прекрасно подойдет для профессионалов в рыбалке.

Видеообзор эхолота Lowrance HOOK2-7X TripleShot

Обзор Lowrance Hook2-7 TripleShot

Lowrance Hook2-7 TripleShot — это представитель самой новой (на январь 2018 года) серии Lowrance Hook2. В приборе совмещены все наиболее востребованные функции эхолокации и картографии, включая эхолот с боковым и нижним обзорами, GPS и полноценной картографией. Lowrance Hook2-7 выпускается в нескольких комплектациях с разными датчиками и картами, этот обзор касается модели с артикулом 000-14293-001 c датчиком TripleShot и картами внутренних озер США.

Технические характеристики

• Экран: диагональ 7″, разрешение 800х480 пикселов, цветной TFT, светодиодная подсветка.
• Эхолот: классический однолучевой High CHIRP (2D), нижний обзор, боковой обзор
• Максимальная глубина:
  • 153м у классического эхолота с CHIRP
  • 91м у бокового и нижнего обзоров на частоте 455 кГц
• Частоты и покрытие:
  • 200/455/800 кГц
  • 91м с каждой стороны – 455 кГц боковой обзор
  • 30м с каждой стороны – 800 кГц боковой обзор
• Датчик: TripleShot
• Излучаемая мощность:
  • Классический эхолот с CHIRP: 200Вт (RMS)
  • Боковой обзор/Нижний обзор: 500Вт (RMS)
• Напряжение питания: 12 VDC (10.4-17 VDC min-max)
• GPS: встроенная антенна с поддержкой WAAS/EGNOS/MSAS
• Встроенная картография: US Inland
• Маршруты, путевые точки, треки: 100 (50 точек в маршруте); 3000; 100 (10000 точек в треке).

Эхолот и датчик

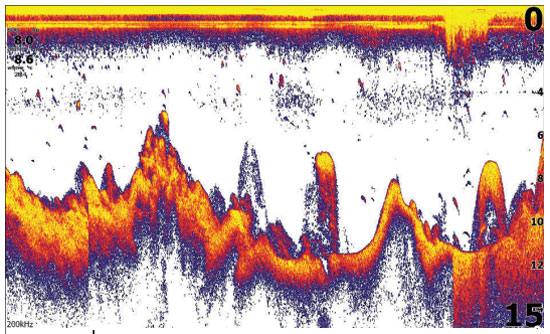

По своим эхолокационным возможностям Lowrance Hook2-7 TripleShot очень близок к Lowrance Elite-7 Ti c датчиком TotalScan. Но, в отличие от датчика Totalscan, в котором реализован двухлучевой классический эхолот, работающий на частотах 83 и 200 кГц, в датчике TripleShot классический эхолот однолучевой, с частотой 200 кГц. Правда компания Lowrance утверждает, что ей удалось расширить этот луч, и теперь его угол должен составлять около 40°.

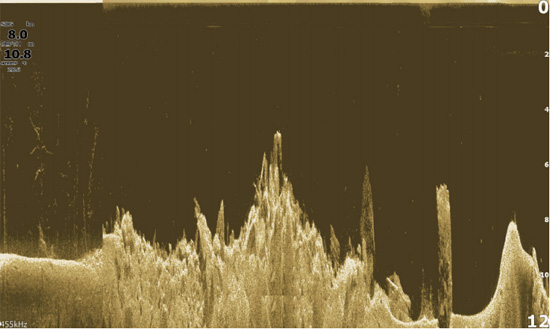

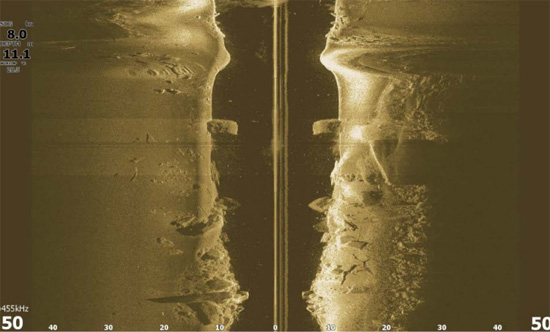

Помимо однолучевого классического эхолота с максимальной глубиной 151 метр, в датчике TripleShot есть боковой обзор (91м по бокам на частоте 455кГц) и нижний обзор (до 91 м в глубину на той же частоте). Для получения качественного изображения рекомендуется двигаться со скоростью не более 8-9 км/ч, однако контакт с дном не теряется и на гораздо более высоких скоростях. Кроме того, в датчик TripleShot вмонтирован температурный сенсор, и в комплекте идет металлическое крепление на транец. Кабель датчика имеет длину 6 метров, разъем новый, разработанный для серии Hook2, 8-пиновый. Он имеет меньший размер, так что при установке на катер теперь можно сверлить отверстия меньшего диаметра, а соединение с прибором осталось по-прежнему плотное и водонепроницаемое.

Луч классического эхолота имеет форму конуса. Угол его раствора компанией Lowrance точно не указан, но мы предполагаем, что он находится в диапазоне 20°-45°. Лучи бокового и нижнего обзоров имеют форму дольки лимона. На частоте 455 кГц они охватывают расстояние до 91 метра, а на частоте 800 кГц – до 30 метров.

В Lowrance Hook2-7 реализованы несколько уже ставших стандартными полезных функций.

Overlay DownScan – совмещение изображений классического эхолота и нижнего обзора. Позволяет лучше соотносить положение дуг с классического эхолота, изображающих рыбу, с донными структурами и растительностью с нижнего обзора.

TrackBack – обратная промотка эхограммы. Позволяет остановить развертку эхолота, отмотать ее назад, чтобы внимательнее рассмотреть детали изображения и, если нужно, отметить их маршрутной точкой. Это помогает съэкономить время и не сканировать заново уже пройденный участок водоема.

A-Scope — это просто вертикальный флешер, который показывает самую последнюю информацию от последнего отраженного ультразвукового импульса. В приборе есть также и круговой флешер, удобный при ловле под лодкой или со льда.

Fish ID – заменяет дуги рыб на значки рыб. Работает только на странице классического эхолота. Можно вывести на экран глубину, на которой находится рыба.

Среди других стандартных функций можно назвать Bottom Lock (привязка ко дну), ColorLine (выделение дна цветовой линией), Surface Clarity (подавление приповерхностных шумов), Fish Alarm (звуковое предупреждение о появившейся рыбе) и т.д.

Навигация

Lowrance Hook2-7 TripleShot оборудован встроенной высокочувствительной GPS-антенной. Она постоянно определяет ваши координаты, с помощью нее Lowrance Hook2 может рассчитать и вывести на экран скорость движения и курс вашего судна. Для более точного определения положения возможно использование EGNOS, WAAS, MSAS, если они доступны в вашем регионе.

Память Lowrance Hook2 может вмещать до 3000 путевых точек, до 100 маршрутов по 50 точек в каждом и до 100 треков с 10000 узлами. Любой трек может быть преобразован в маршрут, и по нему можно осуществлять навигацию. Узлы в треках прибор может записывать или автоматически, или через определенное расстояние, или через определенное время.

Как и большинство эхолотов-картплоттеров с боковым обзором от Lowrance, Hook2-7 с датчиком TripleShot может записывать структурные карты. Структурная карта – это наложение эхограммы бокового обзора на карту. На рисунке она показана слева.

Структурная карта накладывается и на базовую карту, добавляя к ней мельчайшие детали. Фактически на карте появляется настоящее дно, со всеми камнями, перепадами, всеми подводными структурами. Структурная карта помогает лучше понять, где конкретно находятся те или иные донные объекты.

Особенности интерфейса

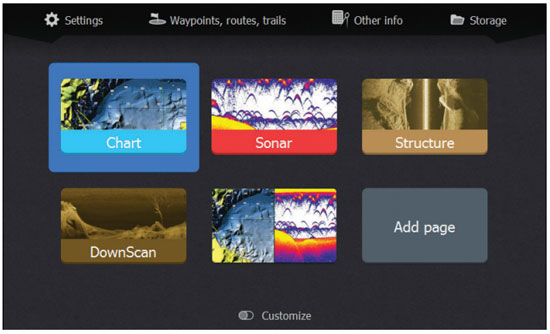

Lowrance Hook2-7 TripleShot имеет 7-дюймовый экран с разрешением 800х480 пикселей. Матрица последнего поколения (SolarMax color), по яркости не уступает экранам HDS Carbon. Многоуровневая подсветка и широкие углы обзора 70°/50°/70°/70° сверху/снизу/слева/справа. Однако экраны не сенсорные. Навигация по окнам осуществляется с помощью кнопок, находящихся на правой стороне корпуса. Основная страница может быть настроена по вашему усмотрению, на нее можно добавлять раскладки экрана и приложения, которыми вы пользуетесь чаще всего. Экран можно делить на 2, 3 и 4 панели.

Корпус прибора защищен от воды и пыли по стандарту IPX7. Это значит, что он выдерживает погружение в пресную воду на глубину до 1 метра на время до 30 минут.

Серия Lowrance Hook2 не предусматривает подключения к другим устройствам по сети NMEA0183, NMEA2000 или Ethernet. Для обновления прошивки, обмена точками и треками есть слот под карточку памяти microSD. Прибор читает карты памяти емкостью до 32 Гб.

В комплект поставки, помимо датчика TripleShot, входит U-образная скоба, диск, документация. Защитная крышка экрана в комплект не входит.

Преимущества Lowrance Hook2-7 TripleShot

• Классический эхолот, нижнее сканирование и боковое сканирование в одном датчике TripleShot, входящем в комплект поставки;
• Отличная GPS-антенна;
• Запись треков;
• Создание маршрутов;
• 3000 путевых точек;
• Совместимость с широким спектром дополнительной картографии: С-Map, Navionics, Lowrance;
• Экран SolarMAX (гораздо ярче чем у предшественников – серии Hook);
• Разделение экрана до 4 частей;
• Запись эхограммы;
• Структурная карта;
• Наложение изображения с нижнего обзора на классический эхолот;
• Множество дополнительных функций: Fish ID, S-Scope, флешер, захват дна и т.д.
• Слот для карточки памяти microSD.

Недостатки Lowrance Hook2-7 TripleShot

• В отличие от предыдущей серии Hook, у Hook2 нет возможности соединения по NMEA
• Классический эхолот теперь стал однолучевым (у старых Hook он был двухлучевым).
• По-прежнему в комплекте поставки нет защитной крышки.
• Нет возможности подключения внешней GPS-антенны и AIS.
• Год гарантии.

Самое главное

С нашей точки зрения, самая главная особенность Lowrance Hook2-7 TripleShot – это сочетание бокового обзора с полноценной картографией и возможностью построения структурных карт на 7-дюймовом экране. Другие приборы от Lowrance с комбинацией этих качеств (Lowrance Elite-7 Ti, Lowrance HDS-7 Gen3, Lowrance HDS-7 Carbon) стоят уже гораздо дороже.
