Обзор Lowrance Elite-7 Ti

Если Вы незнакомы с технологиями эхолокации Broadband, DownScan, StructureScan и CHIRP, мы рекомендуем сначала прочитать обзорную статью на нашем сайте.

Еще одна новинка от Lowrance в 2016 году это Elite-7 Ti. Этот прибор предлагает покупателю гораздо больше, чем Elite-7 CHIRP или новый HOOK-7. Самое большое отличие Elite Ti заключается в том, что он использует технологию StructureScan (объединяющую SideScan и DownScan), у него есть возможность беспроводной связи по Bluetooth и WiFi, сенсорный экран и совместимость с новым датчиком от Lowrance — TotalScan. Прибор позиционируется как нечто среднее между HOOK-7 и Lowrance HDS-7 Gen3.

Прежде чем продолжать рассказывать об этом приборе, уточним, что речь пойдет о Lowrance Elite-7 Ti с артикулом 000-12419-001, в комплекте к нему идет датчик TotalScan и базовая карта мира.

Технические характеристики Lowrance Elite-7 Ti

• Экран: диагональ 7″, разрешение 800 x 480, отношение сторон экрана 16:9, WVGA color TFT, регулируемая LED подсветка
• Эхолот: 2D CHIRP, StructureScan (SideScan и DownScan)
• Глубина:
  • 305 м CHIRP
  • 91 м DownScan и SideScan
• Частоты и покрытие:
  • 50/83/200/455/800 кГц
  • 91 м с каждой стороны – 455 кГц SideScan
  • 30 м с каждой стороны – 800 кГц SideScan
• Датчик: TotalScan, монтируется на транец, температура, артикул 000-12568-001
• Выходная мощность: Max 500 Вт (RMS)
• Напряжение питания: 12 vDC (10-17 vDC)
• GPS: 10 Гц внутренняя антенна, WAAS/EGNOS/MSAS
• Maps: Расширенная базовая карта
• Routes, Waypoints, Tracks: 100, 3000, 100 (10000 точек на трек)

Особенности и функции эхолота

Прежде всего необходимо подчеркнуть, что Elite-7 Ti использует технологию CHIRP, но только для традиционного 2D-сонара, не для SideScan или DownScan.

Идущий в комплекте датчик TotalScan внешне очень похож на датчик LSS-2. Но в нем, в отличие от LSS-2, собраны все типы сонаров, включая 2D с CHIRP и StructureScan. Датчик работает на частотах 83/200 кГц для 2D и на частотах 455/800 кГц для DownScan и SideScan. Стоит ли упоминать о том, что в него встроен сенсор температуры, комплектуется крепежом для монтажа на транец и семиметровым кабелем. Разъем для датчика 9-штырьковый, однако для старых датчиков с 7-штырьковыми разъемами доступен переходник.

Так как 2D-сонар работает на частотах 83/200 кГц, то в режиме CHIRP будет работать только среднечастотный и высокочастотный CHIRP. Для использования низкочастотного CHIRP, имеющего преимущества на глубинах больше нескольких сотен метров, придется докупать датчик 50/200 кГц.

C датчиком TotalScan максимальная глубина Lowrance Elite-7 Ti: 305 м для 2D, 91 м для StructureScan. С более мощным датчиком сканирование возможно до глубин 914 м.

Как и в любом приборе с боковым обзором, эти технологии сильно помогают в поисках придонных структур, понимании их форм, и для точного определения мест стоянок рыбы. При структурном сканировании используются два луча. В варианте с SideScan лучи на частоте 455 кГц распространяются до 91 метра по сторонам. На частоте 800 кГц лучи сканируют пространство шириной только 30 метров с каждой стороны, но зато с лучшей детализацией.

В режиме 2D прибор использует технологию CHIRP, поэтому разделение целей в 2D великолепно. С правильными настройками весь шум может быть почти полностью отфильтрован. Лучи сонара в 2D конические, с углами примерно 20° на 200 кГц, и 60° на 83 кГц.

В режиме 2D рыболову доступны несколько функций. Это: Fish ID (идентификация рыбы), Bottom Lock (привязка ко дну), Amplitude Scope, Circular Flasher (круговой флешер), Split-Zoom (увеличение определенного диапазона глубин), график температуры, и несколько звуковых предупреждений.

Технология наложения Downscan (DownScan Overlay) также доступна в Elite Ti. С ее помощью можно объединить в одном окне картинки с 2D-сонара и с DownScan сонара, при этом облегчается идентификация рыбы и становится проще определить ее положение относительно донных объектов и растительности.

Еще одна полезная функция это TrackBack. У рыболова есть возможность записать весь лог SideScan-a, и потом просмотреть его еще раз. Запись со SideScan можно конвертировать в карту глубин с помощью сервиса Insight Genesis, и затем использовать эту карту в приборе.

Наконец, с новым датчиком максимальная заявленная скорость определения глубины составит 88 км/ч. Но, конечно, чтобы получать четкую картину всех подводных коряг и камней, скорость должна быть не более 5-10 км/ч.

Навигация

В Lowrance Elite-7 Ti встроена внутренняя антенна с частотой определения координат 10 Гц (10 раз в секунду), способная принимать сигналы WAAS/EGNOS/MSAS, антенна быстрая, позиция определяется четко. С помощью GPS прибор показывает скорость движения. Как мы упомянули выше, Elite-7 Ti в комплектации 000-12419-001 поставляется с предзагруженной базовой картой, которая очень груба за пределами США. Но, с другой стороны, всегда есть возможность для апгрейда карт. Lowrance Elite-7 Ti поддерживает карты в форматах Lake Insight, Navionics Gold и HotMaps Premium, Nautic Insight PRO и HD, Fishing HotSpots PRO, C-Map Max-N by Jeppesen, и, конечно, Insight Genesis.

Прибор может хранить в памяти до 3000 путевых точек, 100 маршрутов и 100 треков. Для оформления путевых точек доступно большое количество разнообразных иконок, а сенсорный экран облегчает их постановку. В режиме навигации Elite-7 Ti может подавать звуковые сигналы, No GPS Fix (потеря сигнала спутников), Arrival (Прибытие), Low Boat Speed (Низкая скорость), Anchor (Якорь) and Waypoint Radius (Приближение к точке). Также доступен трехмерный вид карты 3D chart view.

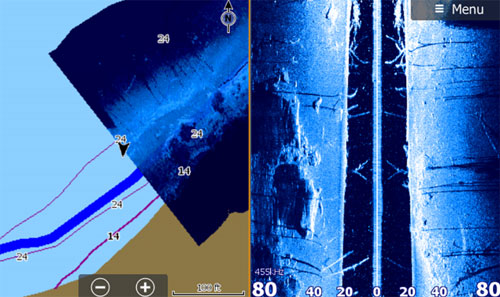

Также прибор предоставляет интересную функцию структурной карты (StructureMap). Эта функция позволяет накладывать изображение с бокового обзора на карту (см. рис.1 левая часть). Структурная карта накладывается и на базовую карту, добавляя к ней мельчайшие детали.

Рис.1 Структурная карта и окно бокового обзора.

В отличие от Elite-5 Ti, модель c семидюймовым экраном содержит функцию SmartSteer, что позволяет подключать к ней автопилот и тролинговые моторы Motorguide Xi5 через порт NMEA 2000.

Голова прибора

Прежде всего, дизайн головы Elite-7 Ti значительно улучшен по сравнению с предыдущими поколениями Elite. Подставка теперь легко отсоединяемая, с вращающейся опорой, т.н. Lowrance QRB-5 bracket. На самом приборе есть пластиковые углы, их можно снять, под ними отверстия для монтажа в приборную панель. Хотя прибор оборудован сенсорным экраном, справа на панели есть несколько кнопок: одна для перелистывания страниц, +/- для приближения и удаления карты, кнопка маршрутных точек и кнопка питания. На левой части расположен обрезиненный логотип Lowrance, под нижней частью которого находится слот для microSD карточки.

Как было сказано выше, в приборе есть возможность передачи данных через Wi-Fi и Bluetooth. С помощью Wi-Fi можно выйти в Интернет и GoFree Cloud, обновить прошивку, подключиться к Insight Genesis для передачи карт и данных. По протоколу Bluetooth можно синхронизироваться с другими устройствами, такими как смартфон или планшет, и управлять прибором через них.

На сегодняшний день (осень 2016 года) Lowrance Elite-7 Ti это самой большой представитель серии Elite Ti. Но сам по себе он является среднеразмерным прибором с 7-дюймовым дисплеем, с матрицей разрешением 800 на 480, отношением сторон 16:9 и светодиодной подсветкой, при которой изображение на экране видно даже в прямых солнечных лучах. Прибор защищен от воды по стандарту IPX7, и выдерживает не только дождь и брызги, но и попадание в воду на глубину до одного метра на время до получаса.

Интерфейс прибора можно настроить под себя, экран делится на 4 части. Навигация по меню быстра и интуитивно понятна. Размер полей данных на экране, например глубины, также настраивается по своему вкусу, а положение полей данных на экране можно изменить путем простого перетаскивания.

В приборе есть разъем для подключения к сети NMEA 2000, и, наконец, в комплекте присутствует защитная крышка.

Достоинства

• CHIRP 2D сонар, DownScan и SideScan;
• датчик TotalScan в комплекте;
• максимальная глубина 910 метров;
• простая навигация по меню;
• простое управление через сенсорный экран;
• возможность разделения экрана до 4-х частей;
• очень яркий экран, прекрасная читаемость;
• Wi-Fi и Bluetooth;
• слот microSD для дополнительных карт и хранения и обмена данными;
• NMEA 2000;
• дополнительные функции эхолота, такие как DownScan Overlay, Bottom Lock, A-Scope, Fish ID и т.д.;
• функция TrackBack (просмотр логов сонара);
• точный GPS-приемник с антенной 10 Гц;
• совместимость с больших количеством картографических форматов: Nautic Insight PRO и HD, Navionics HotMaps Premium, Fishing HotSpots Pro, Lake Insight PRO и HD, C-Map Max-N by Jeppesen и Insight Genesis;
• функции автопилота SmartSteer для троллинговых электромоторов Xi5 (этой функции нет в Elite-5 Ti);
• возможность построения собственных карт глубин через Insight Genesis;
• удобный монтаж на панель приборов, защитная крышка в комплекте;
• легок в установке;
• гарантия 1 год.

Недостатки

• Инструкция по пользованию недостаточно подробна, до многих вещей приходится доходить самостоятельно;
• сенсорный экран в определенных обстоятельствах не является лучшим решением: приходится постоянно мыть руки, чтобы его не запачкать.

Резюме

Elite-7 Ti — это эхолот-картплоттер, совместимый с новейшим датчиком TotalScan, с самыми современными на 2016 год возможностями эхолота, сенсорным экраном, удобным интерфейсом, беспроводной связью, большим количеством дополнительных функций. Рассмотренная в обзоре комплектация 000-12419-001 поставляется с датчиком TotalScan, и принимая во внимание, что сам датчик стоит около 25000 рублей (по состоянию на май 2016), цена за весь комплект просто превосходна. Прибор отлично подходит для рыбалки в пресных и соленых водоемах.

Мы предлагаем картплоттеры и эхолоты Lowrance по низким ценам, с гарантией и доставкой по РФ. Если Вы хотите недорого купить эхолот-картплоттер Lowrance Elite-7 Ti, мы будем рады Вам в этом помочь!

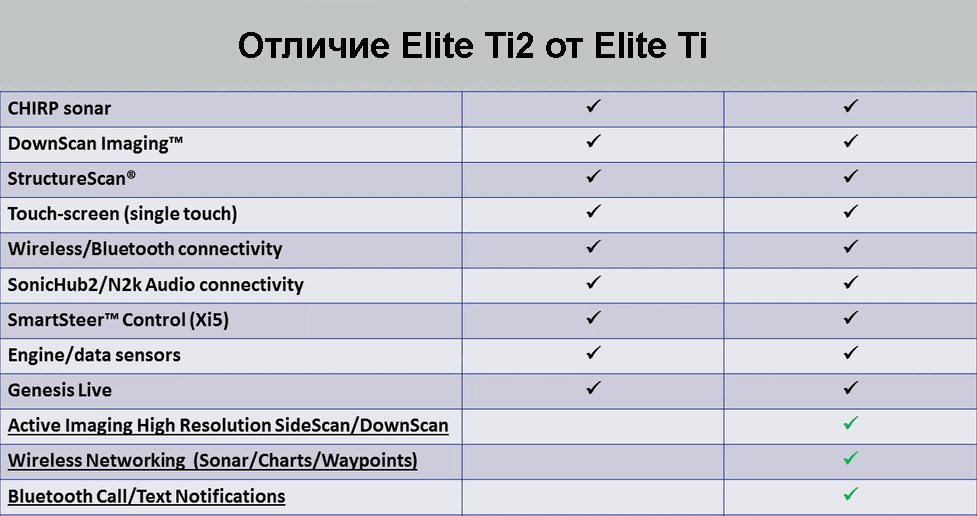

Обзор серии Lowrance Elite Ti2

Представляем вам обзор серии Lowrance Elite Ti2, которую компания Lowrance выпустила осенью 2018 года на смену популярнейшим Lowrance Elite Ti. Если вам нужен продвинутый эхолот-картплоттер, но вы не планируете подключать к нему автопилот подвесного мотора, радар и видокамеру, то вам стоит рассмотреть внимательно эту линейку. В серии Lowrance Elite Ti2 даже появилась беспроводная сеть Ethernet, и теперь ее можно использовать на больших катерах в системах с несколькими дисплеями, что раньше было возможно только со значительно более дорогой серией Lowrance HDS.

Особенности серии Lowrance Elite Ti2

• Технология эхолокации Active Imaging 3-in-1. Вы можете подключить датчик Active Imaging прямо к вашему картплоттеру. Сама технология — это развитие и улучшение технологии бокового сканирования. Теперь качество изображения значительно улучшилось, особенно на больших скоростях. Все картплоттеры серии Lowrance Elite Ti2 поставляются уже в комплекте с датчиком Active Imaging 3-in-1.
• CMap Genesis Live. В серии Lowrance есть возможность создания карт глубин прямо во время рыбалки. Изобаты можно рисовать с интервалом до 1/2 фута (15 см), так что карты получаются подробнейшие и точнейшие.
• Умные уведомления. Вы можете подключить ваш Lowrance к смартфону и общаться с друзьями прямо через его экран. Обменивайтесь уловистыми местами, советами и другой информацией.
• Беспроводная сеть Ethernet. Объедините несколько Lowrance Elite Ti2 в единую сеть без лишних проводов, заставьте их работать как единой целое, обмениваясь информацией эхолота, точками, картами. Раньше такие возможности были только у серии Lowrance HDS, да и то требовалось соединять их кабелем.
• Fish Reveal. Выявление рыбы. Очень удобная функция, когда дуги рыб с классического эхолота (Broadband sonar) накладываются на картинку с нижнего сканирования (DownScan) и выделяются контрастным цветом. При этом на одном экране мы получаем преимущества обоих видов эхолокации — фотографическое изображение донных структур с нижнего сканирования и четкое изображение рыб в толще воды и у дна. Эта функция доступна только на приборах Lowrance и Simrad.
• Автопрокладка маршрута по безопасным глубинам. Укажите пункт назначения, и картплоттер серии Lowrance Elite Ti2 сам построит маршрут по безопасной глубине, обходя все мели и препятствия. Эта функция доступна только при использовании карт Navionics с активной подпиской и CMap.
• Удобное управление. Гибридное управление через сенсорный экран и кнопки.
• Совместимость практически со всеми датчиками Lowrance.
• Tunes — интеграция с аудиосервером SonicHub.

Что нужно знать:

• Три дисплея: 7, 9, 12 дюймов по диагонали
• Разрешение дисплеев: 800х480, 800х480, 1280х800
• 1 слот под карту памяти microsd емкостью до 32Гб
• Виртуальный порт Ethernet
• Поддержка карт C-Map Max N, Max N+, Cmap Genesis, Navionics Gold, Platinum and Nav+, самодельных векторных и растровых карт
• Внутренняя GPS-антенна
• Внутренний WiFi
• Совместимость с троллинговыми моторами Motorguide
• 9-пиновый разъем XSonic под датчик
• Поддержка NMEA2000 и NMEA0183
• Гарантия 18 месяцев

Что идет в комплекте:

• сам эхолот-картплоттер
• защитная крышка
• подставка (QRB-5 для 7″, скоба для 9″ и 12″)
• кабель питания без NMEA0183 (кабель с NMEA0183 приобретается отдельно)
• датчик Active Imaging 3-in-1
• металлическое крепление датчика к транцу
• комплект крепежа
• предохранитель
• документация
