С Цветной картплоттер и эхолот Руководство пользователя.
Цветной картплоттер и эхолот
Введение
GPSMAP 178/178 C Руководство пользователя
При установке пришивки с сайта
garmin.com русский язык
в приборе утрачивается
Если карта региона или области
записана и разлочена (привязана
к внутреннему номеру) на SD-
карту, то никакие другие карты
на эту SD-карту добавлять
нельзя или каким-либо другим
способом менять на ней файлы
Прибор GARMIN GPSMAP 178C, разработанный для использования в качестве подробной электронной карты, является мощным навигационным устройством, которое обеспечит Вас всей необходимой информацией. Точная работа: • Высококонтрастный цветной жидкокристаллический дисплей (256 цветов) с подсветкой. • Приемник с 12 параллельными каналами отслеживает и использует данные до 12 спутников, обеспечивая быстрое и точное позиционирование. • Функция WAAS – прием сигналов от дополнительной системы WAAS для повы- шения точности. • Возможность использования дифференциальной корректировки – добавьте в систему дополнительный приемник радиомаяка Garmin для получения точности не менее 5 метров. • Полностью защищенный прочный пластмассовый корпус; водонепроницае- мость по стандарту IEC 529 IPX7.
Современные навигационные и картографические характеристики
• 3000 путевых точек с буквенно-цифровым названием, символом и коммен- тарием. • Встроенная морская карта с масштабом до 20 миль, включающая подробные береговые линии океанов, рек и озер, а также города, магистрали, шоссе и местные дороги.
C Руководство пользователя.
GPSMAP 178/178 C Руководство пользователя

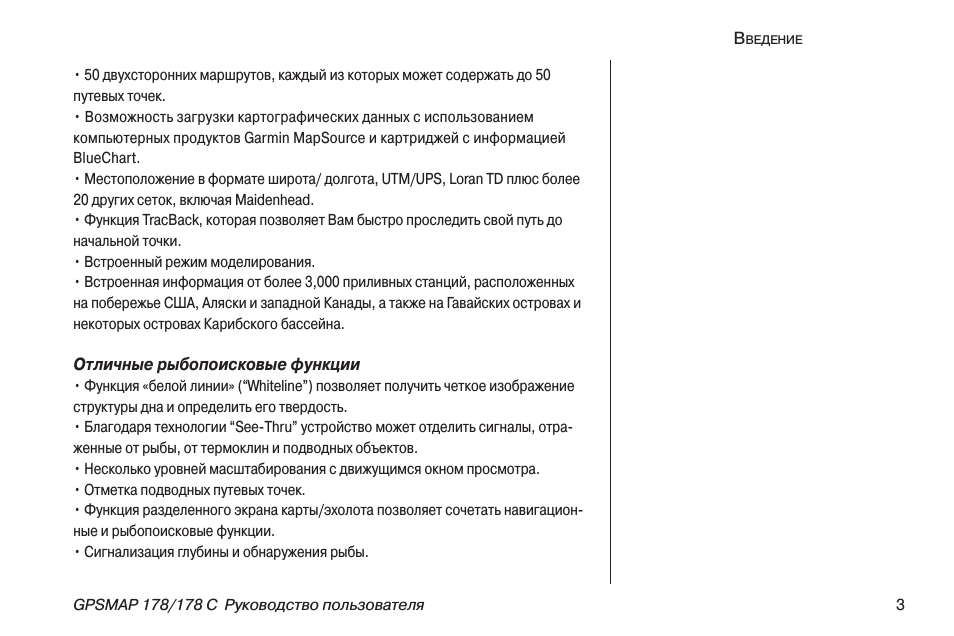

• 50 двухсторонних маршрутов, каждый из которых может содержать до 50 путевых точек. • Возможность загрузки картографических данных с использованием компьютерных продуктов Garmin MapSource и картриджей с информацией BlueChart. • Местоположение в формате широта/ долгота, UTM/UPS, Loran TD плюс более 20 других сеток, включая Maidenhead. • Функция TracBack, которая позволяет Вам быстро проследить свой путь до начальной точки. • Встроенный режим моделирования. • Встроенная информация от более 3,000 приливных станций, расположенных на побережье США, Аляски и западной Канады, а также на Гавайских островах и некоторых островах Карибского бассейна.
Отличные рыбопоисковые функции
• Функция «белой линии» (“Whiteline”) позволяет получить четкое изображение структуры дна и определить его твердость. • Благодаря технологии “See-Thru” устройство может отделить сигналы, отра- женные от рыбы, от термоклин и подводных объектов. • Несколько уровней масштабирования с движущимся окном просмотра. • Отметка подводных путевых точек. • Функция разделенного экрана карты/эхолота позволяет сочетать навигацион- ные и рыбопоисковые функции. • Сигнализация глубины и обнаружения рыбы.
C Руководство пользователя В ВЕДЕНИЕ Комплектация Перед уст.
GPSMAP 178/178 C Руководство пользователя
Перед установкой и эксплуатацией прибора просим Вас убедиться в наличии всех позиций из списка комплектации. В случае отсутствия каких-либо компонентов про- сим Вас немедленно проинформировать об этом Вашего дилера компании Garmin.
• Прибор GPSMAP 178С Sounder • Внешняя морская антенна GA 29 с кабелем длиной 30 футов* • Внутренняя антенна** • Поворотная монтажная скоба • Кабель питания/данных • Руководство пользователя • Краткая инструкция • Защитная крышка
• Компьютерный адаптер переменный/ постоянный ток (США) • Компьютерный адаптер переменный/ постоянный ток (Европа) • Адаптер прикуривателя • Картриджи данных с морской картографией BlueChart, диски MapSource, уст- ройство для программирования картриджей данных USB и картриджи данных. • Устройство для программирования картриджей данных USB • Приемник радиомаяка для дифференциальных корректировок GBR21. • Трансдьюсеры/ датчики температуры/датчики скорости относительно воды/ дополнительные кабели.
* Не входит в комплектацию системы с номером 010-00340-01, 010-00340-03 или 010-003410-05 с внутренней антенной. ** Не входит в комплектацию системы с номером 010-00340-00, 010-00340-02 или 010-003410-04 с внешней антенной.
GPSMAP 178С Sounder
Стандартные и дополнительные трансдьюсеры В комплектацию системы с номером 010-010- 00340-00 и 010-00340-01 входит одночастотный трансдьюсер (200 кГц) для измерения глубины и температуры, монтируемый на транце, в пласт- массовом корпусе. В комплектацию системы с номером 010- 00340-02 и 010-00340-03 входит двухчастотный трансдьюсер (200/50 кГц) для измерения глубины и температуры, монтируемый на транце, в пласт- массовом корпусе. В комплектацию системы с номером 010-00340- 04 и 010-00340-05 трансдьюсер не входит. Полный список дополнительных трансдьюсеров Вы можете получить у Вашего дилера или непос- редственно в компании Garmin.
Хочу рассказать как решилась проблема выбора эхолота и поделиться первыми впечатлениями от прибора Garmin GPSMAP 178C (эхолот + GPS). Сразу скажу – я чайник, раньше не пользовался ни GPS, ни эхолотами. Опыт ограничивается парой вечеров за рассматриванием инструкций собственно для Garmin GPSMAP 178C, навигаторов Garmin GSMap 176 и 276C и эхолота GARMIN Fishfinder 160, и однодневной поездкой по подмосковью. И всё же, надеюсь, для кого-нибудь сей опус окажется небесполезным. А ещё опытные товаристчи ответят на вопросы. Короче, по порядку.
1. Выбор. Требовалась комбинация приборов эхолот + GPS для использования в моторной лодке (в основном) и в автомобиле. Задача – навигация (лодка, машина) и рыбалка. Именно в этом порядке. Экран(ы) почему-то хотелось иметь цветные, эхолот (опять же по причине чайнитцкого максимализьма) как минимум с 2 лучами. Супердорогие эхолоты типа Humminbird 900 серии и Interphase не рассматривались. После изучения интернета и консультации у продавцов клуба Велход наметились следующие варианты:
1) Garmin GSMap 276C + что-нибудь из семйства Humminbird (видимо, 700 серии) или Raymarine подешевле и полегче. Вариант идеальный с точки зрения количества и качества инфирмации. Но i) громоздкий, в качестве переносного не тянет, да и отсоединять-соединять приборы при каждом снятии — установке ломает, и ii) цена зашкаливает. Отпадает.
2) В принципе, к Garmin 276 можно подсоединить датчики глубины и температуры, но, насколько я понял, полноценной рыбпоисковой системы не получится. Прибор будет просто писать показания датчиков, без картинки, а такой вариант мне не нравится. Или я не прав?
3) Опять же Humminbird 700 серии или Raymarine + Garmin Gpsmap 60csx. GPS навигатор подошёл бы и для пеших прогулок — большой плюс. Минусы: i) в лодке 2 прибора. Хотя места занимают меньше чем вариант (1), всё равно с одним прибором удобнее. Опять же, монтаж – демонтаж – лень возиться, а если народу много то мешает. Особенно если едут товаристчи за 100 кг; ii) экран у навигатора маловат. В принципе, такой вариант устраивал. Хотя не знаю, насколько совместимы эхолот и навигатор разных фирм. Для себя выбрал бы Humminbird 777 с2 из-за возможности дополнять прибор в соответствии со своими запросами: четырёхлучевой датчик, датчик бокового обзора, датчик давления . Интересно, можно ли подсоединить датчики давления и бокового обзора к Raymarine?
4) Garmin GPSMAP 178C. Всё в одном приборе. По утверждению продавца, навигатор ничем не отличается от Garmin 276. Оказалось что это не так. Остановился на этом варианте. Вот что о нём могу сказать. Прибор позиционируется как стационарный судовой. Со всеми вытекающими, о которых ниже. Плюсы пока обнаружил такие: — Всё в одном. Компактно. Нет проблем с совместимостью. Достаточно просто. На одном экране – вся информация, можно комбинировать окна GPS – эхолот — GPS + эхолот. Очень понравилось. — Большой экран, приятно смотреть. Понравился больше чем GARMIN 276с. Портативные GPS в этом отношении сильно проигрывают. — Возможности навигатора – близки к GARMIN 176 (а не 276). Для судовой навигации, думаю, подойдёт идеально. В автомобиле тоже неплохо, но есть несколько НО. Об этом – ниже. — Цветной эхолот в режиме симуляции просто завораживает. Возможность работать с 1 или 2 лучами, менять цвета на экране (для меня важно, ярко-синяя вода раздражает) и масса опций для изучения. Хочется скорее на воду! — Цена из рассматриваемых вариантов минимальная. Кстати, не посмотрел, пишется ли в трек глубина. К сожалению, сейчас прибора под рукой нет. Надеюсь что пишется.
Минусы такие. — Инструкции на русском нет. — Прибор стационарный. Внутреннего источника питания не предусмотрено. Так что при отключённом аккумуляторе его использовать не удастся. — Для подключнения к компьютеру придётся паять. Подключение – только по COM порту. — В отличие от автомобильных GPS последних серий (напр. GARMIN 276), здесь нет функции автоматической прокладки маршрута. Не показывает повороты и расстояние – время до них. Нет функции зуковых подсказок.Для судна — штука бесполезная, но для авто – очень удобно. Хотя я не уверен что эти функции работают на картах России. Интересно узнать у знатоков. — Расстроило отсутствие звукового сигнала – оповещения о приближении к повороту. На GARMIN 276 это есть, наверное и на 60 серии тоже. Здесь же только сигнал при отклонении от курса. — Прибор с внутренней антенной. Выносную антенну подключить нельзя. Хотя в салоне машины проблем не было, опция полезная. — По эхолоту – невозможно подключить дополнительные датчики типа бокового обзора и, главное, давления. Может, не нашёл? Но отсутствие барометра расстроило. Короче, модификация эхололта ограничивается выбором между 1 и 2 лучевыми датчиками. У Humminbird побогаче будет.
Мой вывод: это отличный навигационный прибор для лодки или катера. Несложный, компактный и самодостаточный. Ничего лишнего. Хотя я бы доплатил за кой-какие опции. Для моих задач – выбор оптимальный. Планирую прикупить вдогонку портативный Garmin Gpsmap 60csx.
Длинно получилось. Спасибо всем кто дочитал.
Эхолоты Garmin
Американская компания Garmin — это один из лидеров в производстве доступных по цене рыбопоисковых эхолотов. Эхолоты Garmin обладают прекрасными характеристиками, надежны и имеют большой набор функций. Все модели эхолотов этого производителя имеют качественный LCD дисплей с высоким разрешением — от 160 до 240 точек по высоте, что выгодно отличает их от эхолотов других марок. Двухлучевые эхолоты Garmin серии Blue обладают возможностью выбора частоты луча. Вы можете работать как с каждым лучом по отдельности (200 или 50 кГц), так и с обоими вместе.
Возникли вопросы?
по общим вопросам и по вопросам работы интернет-магазина:
по вопросам оптовых закупок и сотрудничества:
Дневник Компании:
2007-12-11 В продажу поступили ресиверы OpenBox X-820
2007-06-05 В продажу поступили новые цифровые спутниковые ресиверы GLOBO 7010 CR и GLOBO 7010 CI
2007-05-22 В продажу поступили ресиверы DRE-5000
2007-05-12 Представляем Вашему вниманию комплект оборудования для приема основных российских телевизионных каналов из пакета Триколор ТВ
2007-03-16 Доступные и функциональные GSM-сигнализации семейства «Эхо»
2006-12-26 Мы переезжаем в новый офис
2006-12-19 Представляем Вам новый ресивер от компании Samsung DSB-B270V
Интернет магазин>>
GARMIN GPSMAP 178C GPS-навигатор/Эхолот
Оценка:
5.00
В Мой Мир
Цена:
27900 руб.
Модель GPSMAP 178C представляет собой интегрированный картплоттер и мощный эхолот нового поколения. В этом устройстве используется такой же цветной ЖК-дисплей, как и в модели GPSMAP 172C, обеспечивающий четкое изображение даже при ярком солнечном освещении. Этот простой в использовании прибор характеризуется полным набором функций, удобным компактным корпусом и умеренной ценой.
Устройство поставляется со встроенной базовой морской картой мира. Дополнительно пользователь может загрузить морскую картографию MapSource BlueChart, содержащую подробные контуры глубины (изобаты), приливные зоны, подводные обломки, навигационные знаки и другие полезные объекты. Любители озерной рыбной ловли могут загрузить в устройство картографию MapSource Recreational Lakes with Fishing Hot Spots, содержащую сотни популярных озер США и Канады с зонами рыбной ловли, причалами, местами для спуска судов на воду и прочими объектами. Запрограммированные картриджи данных удобно устанавливаются в специальный слот, расположенный на передней панели устройства.
Характеристики GPS 178C:
Комплектация:
Технические характеристики GPSMAP 178C
Путевые точки/пиктограммы: 3,000 путевых точек с названиями и графическими символами; 10 ближайших путевых точек (определяются автоматически); 10 путевых точек с зонами сигнализации. Маршруты: 50 двухсторонних маршрутов, каждый из которых содержит до 50 точек; режимы МОВ («человек за бортом») и TracBack. Траектории: Автоматическая запись текущей траектории из 10,000 точек; 15 сохраненных траекторий (каждая может содержать до 700 точек) позволяют Вам повторить Ваш путь в любом направлении. Путевой компьютер: Путевой одометр, время остановок, средняя скорость движения, общая средняя скорость, общее время, максимальная скорость, одометр. Сигнализация: Дрейф от места стоянки, прибытие, отклонение от курса, вхождение в зону вокруг путевой точки и будильник. Таблицы: Встроенные астрономические таблицы с информацией о Солнце и Луне (дата и местоположение). Приливы: Информация о приливах (только для США). Геодезические системы: Более 106 различных геодезических систем, включая систему пользователя. Формат местоположения: Широта/долгота, UTM/UPS, Maidenhead, MGRS, Loran TDs и другие сетки.
Приемник: GPS-приемник с 12 параллельными каналами непрерывно отслеживает и использует данные до 12 спутников для расчета и обновления координат Вашего местоположения. Возможно использование WAAS. Время расчета местоположения: «Теплый старт»: около 15 сек. «Холодный старт»: около 45 сек. Режим AutoLocate: около 5 мин. Частота обновления данных: 1/сек., непрерывно. Точность GPS: Местоположение:
Характеристики плоттера/электронной карты:
Базовая карта: Встроенная морская базовая карта мира с масштабом до 32 морских миль, содержащая береговые линии, реки, озера, границы, приливные данные (для США), города, магистрали, шоссе и основные дороги. Дополнительные загружаемые карты: Возможная загрузка запрограммированных картриджей Garmin с морской картографией BlueChart. Масштаб: От 20 футов до 800 морских миль. Для управления масштабом предусмотрена отдельная кнопка.
Источник: 1.2 мА, от 12 В пост. тока.
Размеры: 122.5 (В) х 157.5 (Д) х 92.5 (Ш) мм. Вес: · Конфигурация с внутренней антенной: 0.68 кг. · Конфигурация с внешней антенной: 0.67 кг. Дисплей: Цветной экран CSTN, 3.2” x 3.2”, с регулируемой подсветкой (320 х 320 пикселей). Корпус: Полностью защищенный, из прочного пластика. Водонепроницаемость соответствует стандартам IEC 529 IPX7. Диапазон температур: от –15оС до +70оС. Хранение данных пользователя: Неограниченно по времени; энергонезависимая память.
Частота: 50/200 кГц. Мощность передачи: Двухчастотный трансдьюсер: 500 Вт (RMS), 4000 Вт (PTP); одночастотный трансдьюсер:400 Вт (RMS), 3200 Вт (PTP). Опции экрана: Функция DCG (управление усилением в зависимости от глубины) для получения подробного изображения дна и подводных объектов; регулируемый диапазон, усиление и масштабирование; 3 вида символов для обозначения рыбы; графическая белая линия обеспечивает четкую картину плотности и структуры дна; технология See-Thru помогает отделить рыбу от термоклин и подводных объектов. Сигнализация: Мелководье; наличие рыбы (определенного размера); дрейф от места стоянки; таймер; температура; низкое напряжение батарей. Трансдьюсеры: Пользователь может выбрать одночастотный или двухчастотный трансдьюсер, устанавливаемый на транце. Также возможна комплектация без трансдьюсера.
