Содержание Что такое эхолот.

Что такое эхолот? . . . . . . . . . . . . . . . . . . . . . .4
Технология “Non-skip detection” . . . . . . . . . . . .5
Двухлучевой эхолот . . . . . . . . . . . . . . . . . . . . .6
Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Инструменты, необходимые для установки . . . . . . . . . . . . .8

Установка датчика . . . . . . . . . . . . . . . . . . . . . .8
Установка на транец . . . . . . . . . . . . . . . . . . . .8

Сборка датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Предварительный монтаж . . . . . . . . . . . . . . . . . . . . . . . . . .10
Проводка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Проверка установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Завершение установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Установка датчика методом “сигнал сквозь

Подготовка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Поиск наилучшего места для датчика . . . . . . . . . . . . . . . . .15
Окончательный монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Монтаж головного устройства . . . . . . . . . . . . .17

Поиск места для установки . . . . . . . . . . . . . . . . . . . . . . . . .17
Сборка и установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Питание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Угол обзора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Работа эхолота . . . . . . . . . . . . . . . . . . . . . . . .23

Описание дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Кнопки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Главное меню . . . . . . . . . . . . . . . . . . . . . . . . .25
Настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Чувствительность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Шумовой фильтр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Тип воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Тип рыбы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Выбор луча . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Звуковая сигнализация . . . . . . . . . . . . . . . . . .29

Глубина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Рыба . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Инструкция и руководство для
JJ-Connect Fisherman 500 на русском

19 страниц подробных инструкций и пользовательских руководств по эксплуатации

ЭХОЛОТ JJ-connect Fisherman 200

успешная рыбалка на щуку! эхолот fisherman 200 работает!

Эхолот JJ-Connect Fisherman 800C Duo в работе

эхолот FIHERMAN 600 обзор после эксплуатации 4 сезона

Рыбопоисковый эхолот JJ-Connect Fisherman 600 Tribeam

Сом на эхолоте jj connect fisherman 220 duo

Рыбопоисковый портативный JJ-Connect Fisherman 600 Ice Edition

Тест эхолота Carpboat FD-500

Содержание: Что такое эхолот . . . . . . . . . . . . . . . .

Что такое эхолот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Технология “Non-skip detection” . . . . . . . . . . . . . . . . . . .5
Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
•Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
•Инструменты, необходимые для установки . . . . . . . . . . . . . .7
Установка датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
•Установка на транец . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
•Сборка датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
•Предварительный монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . .9
•Проводка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
•Проверка установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
•Завершение установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Установка датчика методом “сигнал сквозь корпус” . . . .13
•Подготовка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
•Поиск наилучшего места для датчика . . . . . . . . . . . . . . . . . .14
•Окончательный монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Монтаж головного устройства . . . . . . . . . . . . . . . . . . . .16
•Поиск места для установки . . . . . . . . . . . . . . . . . . . . . . . . .16
•Сборка и установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
•Питание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
•Угол обзора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Работа эхолота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
•Описание дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
•Кнопки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Главное меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
•Чувствительность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
•Шумовой фильтр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
•Тип воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
•Тип рыбы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Звуковая сигнализация . . . . . . . . . . . . . . . . . . . . . . . . .27
•Глубина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
•Рыба . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
•Батарея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
•Шкала глубины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
•Подсветка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
•Единицы измерения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

JJ-Group (C) www.jj-connect.ru

Обновление . . . . . . . . . . . . . . . . . . . . . . . . .

•Обновление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Другое . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
•Масштаб . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
•Сброс установок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
•Сохранение установок . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
•Режим симуляции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
•Проблемы и их возможные решения . . . . . . . . . . . . . . . . . .35
Уход за оборудованием . . . . . . . . . . . . . . . . . . . . . . . . .36
•Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

JJ-Group (C) www.jj-connect.ru

Что такое эхолот

Что такое эхолот?

Данный параграф поможет Вам понять принцип работы эхолота,
если Вы с ним не знакомы. Если принцип работы Вам известен,
то можете пропустить это параграф.

Используя технологию эхолокации,
данный прибор способен анализи-
ровать подводные условия, включая
рыбу, структуру и рельеф дна. По-
сле установки датчика и корпуса со-
нара соедините их между собой.
Датчик посылает звуковые волны в
воду в виде конуса. У источника на-
ходится вершина конуса, а по мере
приближения сигнала ко дну, он
расширяется подобно лучу фонаря.
Сигнал возвращается к датчику, ко-
гда отражается от какого-либо объ-
екта. Этим объектом может быть
рыба, дно или любой другой объект,
плотность которого отличается от
воды.

Датчик усиливает обратный сигнал и передает его головному
устройству. Эхолот рассчитывает глубину путем измерения вре-
мени движения звукового сигнала от датчика и обратно. После
этой операции интерпретированная информация отображается на
экране.

JJ-Group (C) www.jj-connect.ru

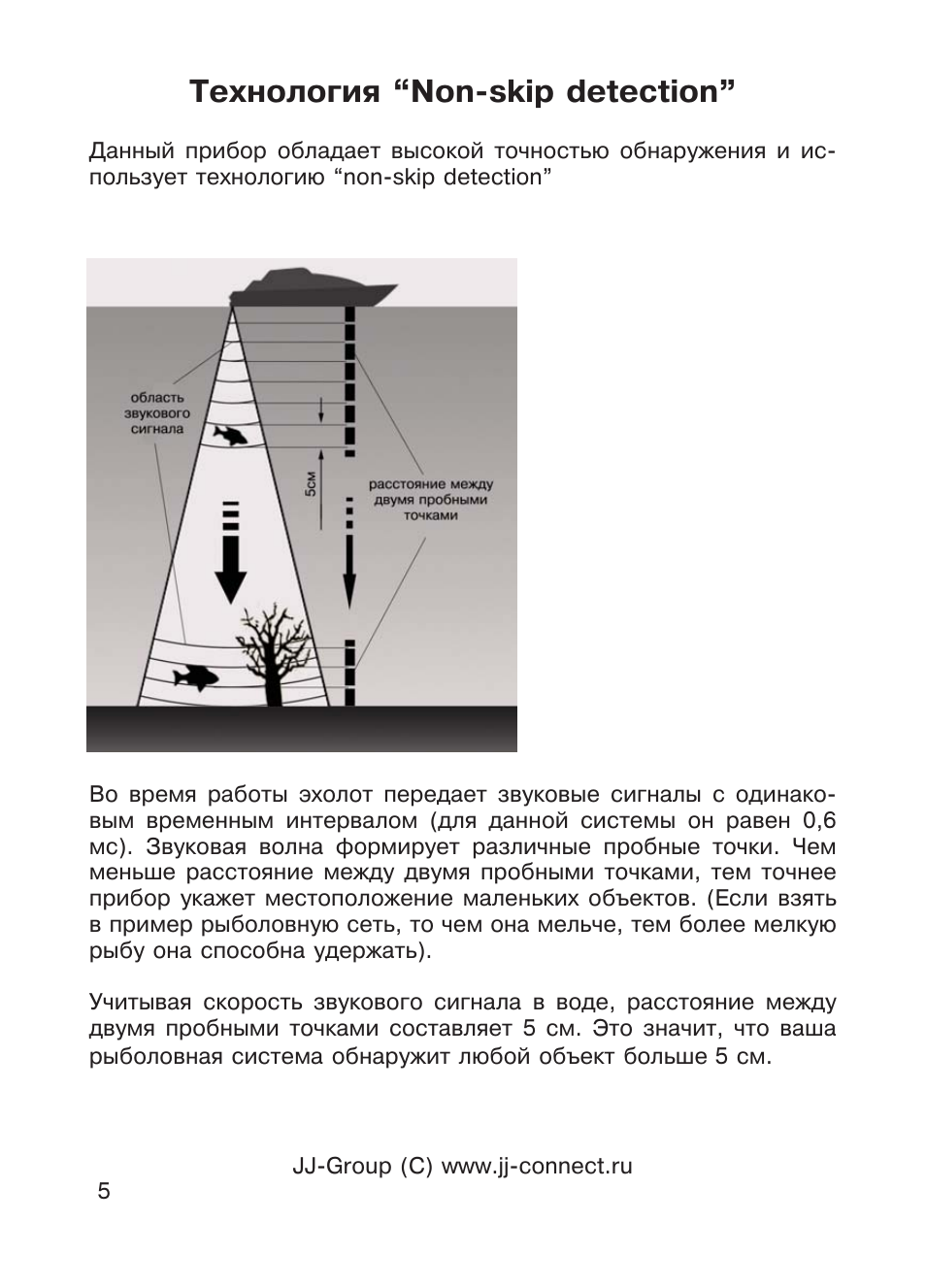

Технология “non-skip detection

Технология “Non-skip detection”

Данный прибор обладает высокой точностью обнаружения и ис-
пользует технологию “non-skip detection”

Во время работы эхолот передает звуковые сигналы с одинако-
вым временным интервалом (для данной системы он равен 0,6
мс). Звуковая волна формирует различные пробные точки. Чем
меньше расстояние между двумя пробными точками, тем точнее
прибор укажет местоположение маленьких объектов. (Если взять
в пример рыболовную сеть, то чем она мельче, тем более мелкую
рыбу она способна удержать).

Учитывая скорость звукового сигнала в воде, расстояние между
двумя пробными точками составляет 5 см. Это значит, что ваша
рыболовная система обнаружит любой объект больше 5 см.

JJ-Group (C) www.jj-connect.ru

Монтаж

Перед монтажом убедитесь, что внимательно изучили соответст-
вующие разделы руководства пользователя. В случае возникнове-
ния проблем при монтаже обратитесь к поставщику.

Перед установкой датчика и корпуса эхолота проверьте комплек-
тацию и убедитесь, что все детали на месте.

JJ-Group (C) www.jj-connect.ru

A — головное устройство
B — держатель
C — верхняя пластина
D — нижняя пластина
E — стопорный болт
F — зубчатая шпонка-Л
G — зубчатая шпонка-П
H — датчик

I — штифт
J — штифт-пластина
K — 3х8 мм болты
L — 5х20 мм болты
M — гайка
N — 4х15 мм болты
O — штифт-болт

Установка датчика, Установка на транец

Инструменты, необходимые для установки (в ком-
плектацию не входят)

• Ручная дрель;
• Сверло 4 мм;
• Крестовая и плоская отвертки;
• Карандаш;
• Герметик;
• Двухсоставный, эпоксидный клей (для установки датчика ме-

тодом “сигнал сквозь корпус”).

Установка на транец

Выбор места для монтажа

При выборе места для установки датчика учтите следующее:
На передачу/прием сигнала может в какой то степени повлиять
турбулентность воды, поэтому не следует устанавливать датчик за
поясом заклепок наружной обшивки, возле водозаборного уст-
ройства, выпускного канала или гребных винтов. Эти зоны могут
создавать турбулентность при движении лодки на высокой скоро-
сти. Не крепите датчик в зонах повышенной вибрации при запус-
ке или остановке двигателя.

Обозначьте место и просверлите от-
верстия

• Убедитесь в том, что лодка находится

в равновесии и нет явного наклона
борта;

• Прислоните штифт-пластину к транцу

и поставьте карандашом по одной от-
метке в каждом отверстии. Линия,
проходящая через центр этих отвер-
стий, должна быть параллельна
поверхности воды.

Рыбопоисковый эхолот JJ-CONNECT Fisherman 500

Цена: 4290 руб.

В связи с резким ростом и колебанием курсов валют цены на предлагаемую продукцию могут быть изменены как в большую так и в меньшую сторону. Консультацию по ценам можно получить у наших менеджеров.

Доставка: В любой город России

Рыбопоисковый эхолот JJ-CONNECT Fisherman 500: описание и характеристики

Эхолот JJ-Connect Fisherman 500 является прекрасным выбором для любого человека, интересующегося рыбалкой. Высокая скорость отклика позволяет получить наиболее точную информацию о структуре дна, глубине, температуре воды и подводных объектах. Используя технологию высокоточного обнаружения, данный эхолот способен отображать на дисплее даже самую мелкую рыбу. Настраиваемая фунция Fish ID позволяет сосредоточится на ловле исключительно крупной добычи.

• Многофункциональность в компактном корпусе;
• Дисплей: Super Twist LCD 240 х 160 пикс.;
• Отображение рельефа и структуры дна;
• Поворотное крепление — 360*.

• Эхолот JJ-Connect Fisherman 500;
• Датчик на транец;
• Комплект крепления датчика;
• Кабель питания;
• Монтажное поворотное основание.

Рабочая частота сигнала, кГц

Максимальная глубина эхолокации, м.

Эхолот jj connect fisherman 500

✆+7(495)971-2057
✆+7(995)507-0119
✆+7(903)261-0794
✆+7(901)547-2057 WhatsApp
☑с 10 до 20 (Москва)
☀Мы работаем без выходных. ✔Доставка и бесплатный самовывоз в день заказа. ⛑Передача товара курьером в маске и перчатках.♺ Прием заказов через сайт круглосуточно. ☎Оператор ответит с 10 до 20 часов (Москва). ☕ Берегите себя. ☺Всем добра и крепкого здоровья.
Доставка в Санкт-Петербург 1 день.
Обратная связь

Описание Отзывы Доставка Оплата

Fisherman 500 Duo является прекрасным выбором для любого человека, интересующегося рыбалкой. Данный эхолот имеет двулучевой сонар с углами луча 20° и 60°, что позволяет получать более подробную информацию, с большой глубины и обширной площади. Используя технологию высокоточного обнаружения, данный эхолот способен отображать на дисплее даже самую мелкую рыбу. Настраиваемая функция Fish ID позволяет сосредоточится на ловле исключительно крупной добычи.

Особенности:

• Двулучевой сонар с углами луча 20° и 60°;
• Дисплей: Super Twist LCD 240 х 160 пикс.;
• Отображение рельефа и структуры дна;
• Поворотное крепление — 360°.

Комплектация:

• Эхолот JJ-Connect Fisherman 500;
• Датчик на транец;
• Комплект крепления датчика;
• Кабель питания;
• Монтажное поворотное основание.

Характеристики

Тип излучателя:	2 луча (20° и 60°)
Рабочая частота сигнала, кГц:	200/50
Максимальная глубина эхолокации, м.:	280
Тип экрана:	черно-белый Super Twist LCD
Размер экрана (высота х ширина), пикс.:	240 x 160
Размер экрана (высота х ширина), см:	диагональ 4,5’’
Подсветка экрана:	Есть
Отображение структуры дна:	Есть
Функция увеличения изображения:	Есть
Определение размера и глубины рыбы:	Есть
Определение расстояния до рыбы:	Есть
Сигнал обнаружения рыбы:	Есть
Сигнал о достижении заданной глубины:	Есть
Водонепроницаемость:	IPX7
Габариты прибора (высота х ширина х толщина), см:	19,0 х 10,7 х 9,8
Вес прибора, г:	700
Питание, В:	12, постоянное (от аккумулятора)
Дополнительные функции:	поворотное крепление — 360°

Эхолот JJ-Connect Fisherman 500 Duo Отзывы

Ваш отзыв может быть первым.

Доставка товара.

Вы можете заказать доставку удобным для Вас способом в удобное для Вас место и время.

Существует несколько способов доставки товара:

— Доставка курьером по Москве и ближайшему Подмосковью;

— Отправка через транспортные компании.

— Вы можете сами забрать товар со склада или из офиса нашей компании.

Стоимость доставки зависит от веса, объема, стоимости заказанного Вами оборудования и, конечно, от того, куда требуется его доставить. Мы рекомендуем всем нашим покупателям действовать следующим образом:

— выбрав интересующий вас товар, оформите заказ на него на нашем сайте либо связавшись с менеджерами по телефону, e-mail или ICQ.
— укажите адрес доставки, контактный телефон и контактное лицо
— после получения заказа, указанному в заявке, вам будет направлен счет, в котором отдельной строкой будет выделена стоимость доставки.

Товары доставляются способом, выбранным при оформлении заказа. Стоимость доставки включается в счет автоматически и зависит от общей массы товаров в заказе, стоимости заказа и расстояния до пункта назначения.

Способы доставки:

По Москве в пределах МКАД:
Курьерская доставка производится в этот же либо на следующий день (по возможности). Стоимость доставки – 350 рублей в зависимости от района .

За МКАД:
Курьерская доставка на следующий день. Стоимость доставки за МКАД – 10км от 500рублей в зависимости от района

Бесплатная доставка при сумме покупки свыше 100000р только Москва.

Особые условия.

Обращаем Ваше внимание на то, что приобретение товара (заключение сделки) происходит в момент вручения Вам заказа, а не в момент его оформления через корзину интернет-магазина naviglon.ru, по электронной почте или по телефону, после его полного осмотра и оплаты. Наш магазин не осуществляет дистанционный способ продажи товаров (статья 26.1 Закона «О защите прав потребителей») по Москве и московской области, так как мы не высылаем товар по почте, а представитель нашей компании доставляет его Вам лично в руки. У Вас есть возможность проверить его внешний вид и комплектность, в т.ч. наличие гарантийного талона, товарного и кассового чека и только после этого Вы принимаете решение о покупке, производите оплату и расписываетесь в получении исправного и комплектного товара. Вы всегда вправе отказаться от совершения покупки без объяснения причин (в этом случае Вы должны оплатить оказанную услугу — выезд курьера, в размере 350 рублей в пределах МКАД + по километражу за МКАД.

Услуга доставки не является неотъемлемой частью приобретаемого покупателем товара и выполняется в момент получения клиентом товара. Претензии к качеству приобретенного товара, возникшие после его получения, рассматриваются в соответствии с Законом РФ «О защите прав потребителей» и гарантийными обязательствами компании. Приобретение товара с доставкой не дает покупателю права требования повторной услуги доставки товара в случае возникновения необходимости гарантийного обслуживания или замены, и не дает возможности осуществлять гарантийное обслуживание или замену товара посредством выезда к покупателю. Приобретение товара с доставкой не подразумевает также возможность возврата стоимости услуги доставки.

Внимание! В случае если какие-либо непредвиденные обстоятельства помешают Вам получить заказ в выбранное время, необходимо связаться с нашими менеджерами и определить другое время доставки или самовывоза.

Внимание! Курьер обязательно звонит перед выездом. В случае, если курьер не сможет дозвониться до Вас по указанным Вами телефонам, доставка может не состояться.

Обращаем внимание наших покупателей на то, что в случае, если вы отказываетесь от заказа по причинам, не зависящим от действий интернет-магазина, то согласно ст.497 ГК РФ, интернет-магазин вправе настаивать на возмещении необходимых расходов, связанных с обработкой и доставкой заказа. Оплата ложного вызова составляет 350 рублей в пределах МКАД.

Уважаемые покупатели! Пожалуйста, обратите внимание на наши правила: курьер осуществляют доставку оборудования и оформление документов. В обязанности курьера не входят консультации по техническим и иным вопросам. Всю интересующую Вас информацию Вы можете получить от менеджеров интернет-магазина. Также прибывший к Вам курьер не обладает полномочиями изменения цен на заказанную Вами продукцию. Время нахождения курьера у клиента — не более 15 минут.

По России:

1. Курьерской службой EMS Почта России http://www.emspost.ru/

Благодаря собственной сети «EMS», насчитывающей более 42000 отделений, уникальной системе магистральных перевозок Вы имеете возможность сделать свое отправление в самые удаленные уголки России и 190 стран мира без дополнительных наценок и в кратчайшие сроки.

Пересылка экспресс-отправлений осуществляется по принципу «от двери до двери» — отправления принимаются на дому или в офисе, перевозятся до пункта назначения, где вручаются лично в руки адресату.

Экспресс-доставка отправлений по России предоставляется по всей территории Страны, а благодаря обширнейшей сети Пунктов Приема экспресс-отправлений у Вас есть возможность отправить корреспонденцию или грузы без дополнительных наценок.

Калькулятор для расчета стоимости доставки в ваш регион Курьерской службой EMS Почта России http://www.emspost.ru/calc

ВНИМАНИЕ! Отправление заказа возможно только при наличии полного почтового адреса с индексом, и ФИО получателя.

Отправка посылки только после подтверждения заказа по e-mail.

После отправки Вы получаете письменное подтверждение о номере заказа и сайт для отслеживания доставки заказа.
