На моделях эхолотов серии Helix первого поколения имеется встроенный высокочувствительный gps -модуль с возможностью смены частоты приёма 5 или 10 Герц. При открытом доступе небосвода старт быстрый и нет никаких сложностей с работой этого модуля. Иногда не удаётся получить открытый небосвод при установке прибора. На этих приборах нет возможности просто подключить в разъём данных внешний модуль для уверенного приёма спутникового сигнала. Но решение есть. ( На приборах серии HELIX второго поколения внешний датчик подключается без переходников автоматически Plug and Play ).

Для этого необходим внешний GPS модуль : AS GRP (старый GR50 тоже подойдёт) или с компасом AS GPS HS.

Кабель — разветвитель ASSY — COM ( он же Y -кабель. Вкладывался ,как аксессуар на старой серии 800,900,1100).

Разъём ASSY -COM отрезать. Там будут 4 провода . Жёлтый и оранжевый — эти провода не понадобятся. Их можно отрезать или свернуть. Чёрный и красный необходимо будет подключить к источнику 12VDC ( рекомендуется через 3 А предохранитель ,если к бортовой сети).

Разъём NMEA -COM соединить с разъёмом NMEA — COM внешнего модуля.

Заизолированный отходящий провод от внешнего модуля не трогать и не использовать в схеме.

Установить внешний модуль GPS ( учитывайте погрешность результата позиционирования при большом расстоянии между внешним датчиком GPS и основным датчиком эхолота. Сократите его по возможности).

Разъём COM вставить в Helix.

Включить прибор , необходимо сделать настройки прибора на переключение работы от внешнего модуля GPS.

Проверьте ,чтобы версии прошивок приборов, были для Helix 5 sw. 7.730 для Helix 7 sw.7.780 ( на момент написания статьи).

Два раза нажать Menu . Выбрать Навигация, GPS приёмник — установить на внешний GPS приёмник.

Рекомендуется выключить передачу NMEA 0183 . Для этого 2 раза нажать Menu. Выбрать Настройки, дополнительные, в самом низу выбрать NMEA 0183 Output установить в положение OFF.

Далее в меню Виды проверить как работает подключение. Для этого 2 раза нажать Menu, выбрать отображение Self-test, Accsessory -test , GPS diagnostic View . Все три страницы сделать видимыми. Просмотреть страницы. На странице спутников дождаться позиционирования.

GPS в Humminbird эхолотах. (Просматривает: 1)

Alexander74

Во многих темах обсуждаются общие для всего семейства Humminbird вопросы связанные с GPS, поэтому предлагаю далее тут.

Цитата из темы по ониксам:

Откуда такие данные? Амеры могут принципиально не пользовать ГЛОНАСС.
Я как раз вчера изучал вопросик.
В моём 798HD стоит GPS модуль Telit JN3. А в топовом ОНИКСе — к моему удивлению тоже он же. Фотки с частью своего и платкой из оникса прилагаю.
Telit JN3 — это только GPS. Кстати максимальная скорость выдачи координат у него 5Гц.
В 798 модуль распаян на плате с «кнопками», с обратной стороны от модуля припаяна ПАТЧ-антенна 15х15мм.
На основной плате 798 запаян ионистор на 0.33Фарада который позволяет GPS модулю хранить некоторое время информацию в выключенном состоянии. Но по опыту, время это не сильно большое.
Ну и плоскость антенны в 798 параллельна экрану, соответственно я сделал для себя вывод что лучшему поиску спутников будет способствовать горизонтальное положение экрана эхолота. Что несколько неудобно на практике, но если вдруг не ловит можно и нагнуть «голову».

У Ониксов модуль на отдельной плате, и ПАТЧ антенна там явно больше, что видимо сказывается на качестве принимаемого сигнала (но не на точности определения координат когда ловит те же спутники).
Также на модуле оникса распаяна ещё мелочёвка. И сдаётся мне, что это «электронные гироскопы» позволяющие модулю убрать скачки местоположения. Справа, судя по всему нераспаянный антенный усилитель.
К сожалению не знаю как расположена плата в ониксе, надеюсь как надо

Далее мысль такая у меня:
У того же Telit-а есть совместимые по выводам GPS+GLONASS модули, в частности Telit 869 и Telit 869-v2, а также в этом же формате практически совместимые модули есть у некоторых других производителей (U-blox NEO-X, SIMCOM SIM68V и т.д.).
Поэтому хочется зимой заняться исследованиями — поймёт ли софт эхолота НМЕА сообщения с некоторого GPS+GLONASS модуля, это можно проделать сэмулировав с компа.
Ну и если софт поймёт всё как надо, то далее заменить внутренний модуль на GPS+GLONASS. Стоят они меньше 1т.р. Как другой вариант — не заменить, а просто отцепить имеющийся и найти место в корпусе для нового с бОльшей антенной и правильным её расположением.

Эхолот с блютузом+андроид или Win mobile= Лоция (Просматривает: 1)

Многие спрашивают как использовать эхолот с выходом NMEA0183, как, источник данных о глубине и местоположении.
Или что бы записать трек с глубиной и местоположением.
Дабы не писать каждому в отдельности решил создать отдельную тему.
СОБСТВЕННО ВОТ И ВСЕ, ПЕРЕЙДЕМ К РЕАЛИЗАЦИИ ЗАДУМАННОГО.

Имеем: эхолот с выводом данных RS-232 по протоколу NMEA0183.
Хотим: получить данные с эхолота для последующей обработки или регистрации. В качестве регистратора можно использовать любую платформу которая имеет на борту блютуз ( ANDROID, WIN MOBILE,WINCE, win XP. и т.д.) , главное ,что бы платформа могла работать с COM-портом BLUETOOTH.
Программы работающие на разных платформах, множество, но нам для целей рыбалки все-таки удобнее использовать DD или какой-нибудь трек логгер.
DD Использовать удобнее все-таки тем, у кого эхолот не имеет GPS-модуля(антенны), а встроен в андроид или КПК(PPC).Так как имеется возможность считывать данные с 2-х портов, с эхолота по блютузу и с внутреннего GPS-приемника.
Для реализации задуманного я использовал вот такой кабель от Siemens( что бы не заморачиватся с пайкой) на чипе MAX232.
Те кто испытывает трудности с покупкой DATA-кабеля, могут спаять кабель сами, ссылки на статьи по изготовлению дата-кабелей:

Теперь о блютузе.
Случайно на профильном форуме всплыло обЪявление о продаже блютуз модулей. Парень жил в 50 км от меня, а так как реализация блютуз соединения с эхолотом у меня засела давно , а заморачиватся с покупкой на алиекспрес я не хотел, связался по скайпу с парнягой, и он мне по закупочной цене с учетом доставки продал 5 шт.
Вот такой блютуз модуль я и приобрел.
Также есть уже готовые блютуз модули c выходом и входом rs232 нашел здесь.
Преимущество последнего девайва в том что паять ни чего не надо, единственно правильно выставить скорость обмена данными между эхолотом и данным устройством, по умолчаниию скорость в блютуз модуле 9600 бод.( Для эхолотов Lowrance скорость обмена можно менять, а вот c Humminbird, немого посложнее)
Humminbirdы скорость по умолчанию 4800 и она в эхолоте , постоянна и никак ее в настройках не поменять. Соответственно пришлось, подключить дата кабель с блютуз модулем к COM порту на компе, предварительно замкнув вывод PIO11 на +3.3 V.
Более подробно в этой статье
И установить скорость обмена на блютуз модуле 4800.
Питание для кабеля и блютуза ,на Humminbirde, у меня 12В идет сразу с эхолота, и в кабеле была припаяна м\с регулятор 1114 3.3V . Соответственно подав 12V на соответствующую ногу на кабеле, я получил 3.3V для питания блютуза,для питания же кабеля нужно напряжение 5в, использовал м\с 78L05 в SMD корпусе.

Arduino, AVR и просто интересные проекты

суббота, 31 марта 2012 г.

ПАК GPS+Эхолот логгер

Проект «Создание программно-аппаратного комплекса для исследования глубин внутренних водоемов»

Основные задачи комплекса: сохранение синхронных данных о местоположении и глубине в распространенном формате на SD-карту, вывод в реальном времени мультиплексированных NMEA-данных * от GPS и Эхолота на внешнее устройство по различным интерфейсам связи.

* Здесь и далее подразумевается стандарт NMEA-0183!
NMEA 0183 Information Sheet Issue 3.pdf от Actisence (или еще ссылка, популярное изложение электрической спецификации стандарта, способы подключения устройств — Talkers, описание мариновских NMEA-сообщений, на английском).
Описание NMEA протокола. Реализация в приемниках Garmin и GlobalSat. (в поисковиках можно найти много дополнительных ссылок по NMEA-сообщениям GPS-приемников).

  1. С применением GPS-приемника, Эхолота и Ноутбука.
  2. С применением GPS-приемника, Эхолота и МК * блока типа Arduino.
Читайте также:  Спиннинг когда нужен поводок

Проект ведется своими силами.

Основные этапы реализации проекта:

  1. Изыскания. Поиск информации о подобных решениях в Интернет. Поиск соответствующего оборудования и программного обеспечения. Поиск и изучение технической документации и стандартов. Посещение форумов по данной тематике.
  2. Приобретение или создание оборудования и программного обеспечения.
  3. Изготовление прототипа программно-аппаратного комплекса (ПАК). Настойка, отладка и тестирование в лабораторных условиях. Выбор оптимальной конфигурации оборудования и программного обеспечения.
  4. Изготовление рабочего комплекса для использования в полевых условиях. Тестирование комплекса на водоеме. Первичное накопление данных Latitude/Longitude/Depth.
  5. Обработка данных программным обеспечением (ПО), получение первичных результатов — карт глубин, 3D-моделей дна.
  6. Работа над ошибками.
  7. Накопление больших объемов данных.
  8. Обработка данных и получение окончательных результатов.
  9. Использование результатов при последующих посещениях водоемов.
  1. Ноутбук — высокое энергопотребление, автомобильный аккумулятор — это слишком для использования в ПВХ лодке (хотя. ).
  2. Ноутбук — проблемы с влагозащитой оного.
  3. Ноутбук — большие габариты, вес.
  4. Ноутбук — дополнительные кабели и преобразователи напряжения питания, в лодке получается целая паутина из проводов.
Комплектующие будущего комплекса.

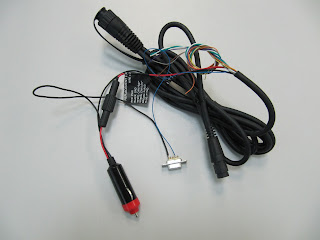

Распайка кабеля эхолота, питание и данные.

Tx эхолота к Rx DB9(2), GND к GNG DB9(5)

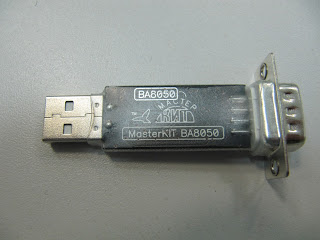

USB-RS232 конвертер MasterKit, куплен в радиомагазине.
Питание от USB хоста.

Питание на 2 устройства куплено в автомагазине.
Переделано под контакты аккумулятора.
Контакт в прикуриватель достался эхолоту (на верхнем снимке).

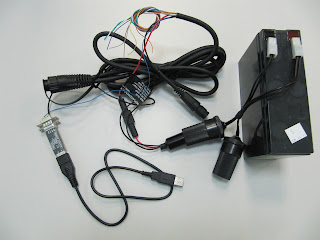

Шнуры питания и данных в сборе.

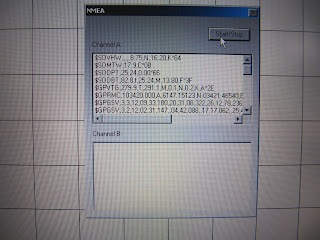

GPSGate Client мультиплексирует NMEA-данные COM-портов от GPS и Эхолота,
может направить MUX NMEA-данные на n виртуальных COM-портов для
параллельной работы нескольких навигационных программ на PC.
DrDepth может создавать 3-D модель дна и линии глубины в реальном времени.
Понимает формат файла трека OziExplorer.

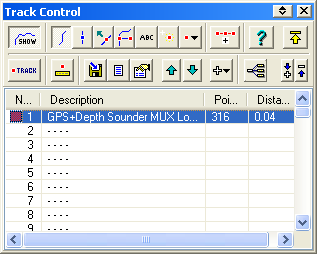

OziExplorer умеет записывать данные глубины в поле для данных альтитуды,
полученные txt-треки можно обработать ПО для построения карт глубин или 3D-моделей дна.

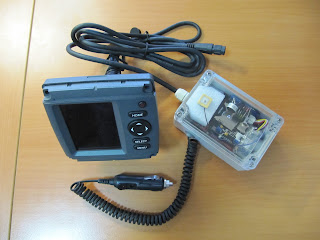

Немного поработав напильником и паяльником получаем эту красоту.
(без изоленты тоже не обошлось 🙂
Собственно сабж. Пора в поля!

II. Второй вариант комплекса с использованием МК блоков типа Arduino

    МК блок Iteaduino Mega V1.0 (ATmega 2560) с четырьмяUART, один UART используется под USB на плате. МК выполняет функции NMEA-фильтра и NMEA-мультиплексора данных от GPS и Эхолота, осуществляет запись синхронных данных о местоположении и глубине в заданном формате на SD-карту, выводит MUX NMEA-данные на USB (и/или UART).
  1. Доступность комплектующих для массового потребителя. Простота повторения.
  2. Возможность (пере)программирования МК на языке высокого уровня C++ под свою реализацию комплекса (Open Source). Заливка программного кода (скетчей) из среды разработки по USB. Не нужен программатор!
  3. Компактность, малый вес.
  4. Низкое энергопотребление. Широкий диапазон напряжений питания.
  5. On-board GPS — избавляемся от лишних проводов.

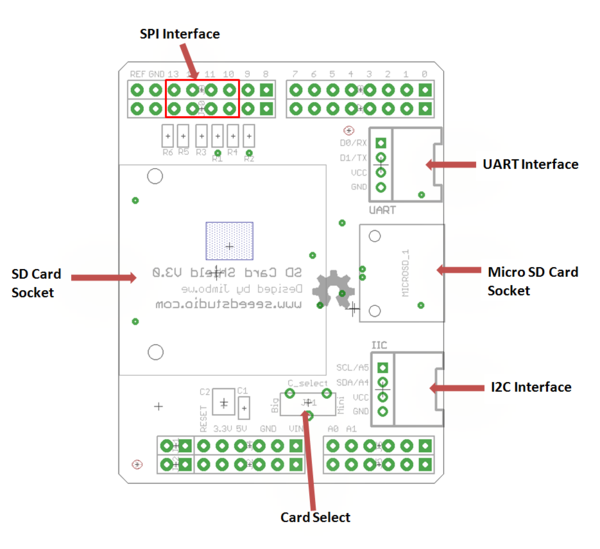

  6. On-board SD — независимое сохранение данных.
  7. Возможность вывода MUX NMEA-данных на внешнее устройство по USB (например: Ноутбук, как в первом варианте ПАК, КПК) или на другое NMEA-устройство по RS-232.
  8. Расширение/изменение возможностей комплекса под свои потребности (например: беспроводные решения, подключение на вход дополнительных датчиков, TFT/LCD-дисплеи, солнечные панели и т.п.). Типа радиоэлектронный конструктор на базе МК!
  • Требования озвучены в достоинствах.

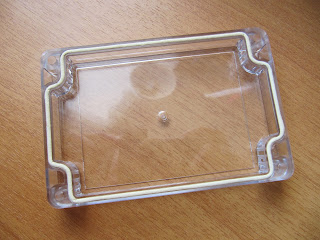

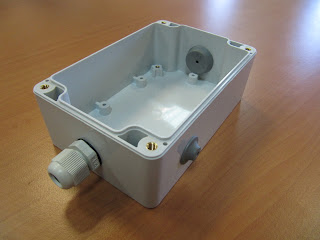

  • Дополнительное требование — надежная герметичность корпуса устройства, кабельных вводов, коннекторов, слотов и т.п.

Функциональные возможности комплекса:

  • GPS-модуль подключается к UART1. Эхолот подключается к UART2. Читаем NMEA-данные с обоих UART почти в синхронном режиме, т.е. не ждем NMEA-предложения от одного устройства целиком. Новая версия программы: GPS, Эхолот или MUX NMEA-данные от обоих устройств можно подключить к любому UART (UART1 или UART2).
  • Комплекс может работать как обычный GPS-логгер (трекер), когда не используется эхолот. Тогда вместо данных глубины будет участвовать альтитуда (высота над уровнем моря).
  • Вывод MUX NMEA-данных на UART0 (USB). К USB может быть подключен ПК (ноутбук) для тестирования комплекса в период настройки или для работы с навигационным ПО в период эксплуатации комплекса.
  • UART3 остается свободным для последующего расширения функциональных возможностей комплекса. Например, можно выводить на него MUX NMEA-данные, а можно подключить Serial LСD или другие устройства.
  • NMEA-данные, поступающие от GPS и эхолота, проходят проверку по контрольной сумме — фильтр по контрольной сумме, если таковая присутствует в NMEA-предложении. Если проверка не пройдена, то это NMEA-предложение отбрасывается и не участвует в дальнейшей обработке, оно не поступает на внешнее устройство по USB и не будет записано на SD-карту.
  • На поступающие NMEA-данные могут быть наложены дополнительные NMEA-фильтры: свой фильтр на данные GPS, свой фильтр на данные эхолота, фильтр на вывод данных по USB, фильтр на обработку и запись на SD-карту. Это может пригодиться для уменьшения потока данных, проходящих через комплекс и, как следствие, уменьшения временных и вычислительных ресурсов комплекса. Например, программа DrDepth заранее настраивается на определенные NMEA-предложения от GPS и эхолота и остальные ей просто не нужны, следовательно, мы можем поставить соответствующий NMEA-фильтр на вывод данных по USB.
  • Запись на SD-карту: запись происходит в трек-файл формата OziExplorer, после обязательных полей для OziExplorer можно записывать дополнительные поля с любыми приходящими от устройств данными. Например, для построения температурной карты водоема можно записывать в трек данные от термодатчика эхолота. Или параметр HDOP, для последующего анализа и удаления первых точек трека. Данные глубины записываются в поле для данных альтитуды. Трек легко просмотреть на карте, проанализировать и отредактировать в OziExplorer. Данный формат файла понимают многие программы: DrDepth, Global Mapper, Surfer.
  • Формат имени директории и имени файла: YYYYMMDD\DDhhmmss.plt , где: дата и время — текущие дата и время начала работы комплекса (первых синхронных данных).
  • В имени директории и файла можно использовать: либо UTC, либо локальное время региона. Аналогично и для полей даты и времени в файле трека.
  • При записи данных на SD применяется еще один фильтр — GPS FixData, по качеству принимаемых данных от GPS. В трек записываются данные только с признаком GPS FixData.
  • При записи данных на SD реализован механизм контроля синхронности поступающих данных от GPS и эхолота, на тот случай, когда одно из устройств перестает передавать данные, передает их с низкой точностью (GPS FixData) или с ошибками (контрольная сумма).
  • Для прореживания точек при записи в трек могут использоваться два алгоритма: с указанием минимальной дистанции между географическими координатами и минимальной разницы глубины , и с адаптивной дистанцией, зависящей от скорости передвижения и минимальной разницы глубины (эта возможность удалена, зачем заведомо терять такую ценную информацию о глубине!?) .
  • Реализован механизм определения точек разрыва трека, когда пропадают данные от устройств, они низкой точности или с ошибками.
  • Новый файл (директория) формируется каждый раз при включении и рестарте комплекса или при вставке SD-карты в работающий комплекс.
  • SD-карту можно снимать и вставлять во время работы комплекса. После вставки карты произойдет ее инициализация и настройка комплекса из файла настроек, записанного на SD, будет создан новый файл трека, пойдет запись данных в трек.
  • Индикация основных процессов работы комплекса реализована на светодиодах: индикация инициализации SD-карты или ее отсутствия, индикация чтения файла настроек или его отсутствия, индикация процесса чтения поступающих данных от UART1 и UART2 (GPS и Эхолот), индикация процесса вывода данных на UART0 и UART3 (USB и Bluetooth), индикация процесса записи синхронных данных в трек на SD, индикация GPS FixData и пропадание сигнала GPS. Предусмотрена возможность использования пищалки для озвучивания процесса записи синхронных данных в трек на SD.
  • Основные настраиваемые параметры комплекса могут быть установлены из INI-файла, который должен находиться в корневой директории SD-карты, иначе будут использованы значения, установленные в программе.

Тестирование комплекса:

Тест длительной записи данных на SD-карту:

Тест длился больше 12 часов, в стационарном положении в помещении, эхолот в режиме симуляции. Запись на SD в txt-файл в формате трека OziExplorer + дополнительные поля данных. Период записи точек

1с.

Результаты:

  • Размер файла: 3.24 Мб.
  • Количество путевых точек: 43509.
  • Замечено много «выбросов» GPS, с которыми предстоит бороться (фильтровать).

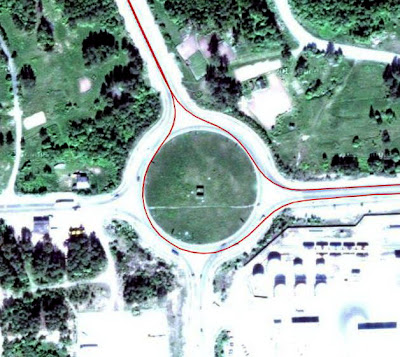

  • При остановке на перекрестках нет лишних точек. Плавная линия трека на круговых перекрестках.
  • На малой скорости по лесной дороге запись шла через несколько секунд – прореживание точек. На трассе ограничение в 5м срабатывало каждую секунду (72 км/ч это уже 20 м/с).
  • Надо сделать второй алгоритм — адаптивный, который будет вычислять дистанцию записи точек в зависимости от скорости движения.
  • Первый трек 100 км пути, 6000 точек. Второй трек 90 км пути, 5100 точек.

Тест проводился без эхолота в пешем режиме передвижения.

Результаты:
Выяснилось, что при скорости передвижения ниже «пороговой» для GPS-модуля GlobalSat EB-365 (

1.0 — 1.3 м/с), GPS выдает константные значения Lat / Lon и скорость равную нулю !? При этом все три сообщения GLL, GGA и RMC с признаком GPS FixData! При превышении пороговой скорости GPS-модуль начинает выдавать реальные данные и комплекс работает правильно.

В чем проблема? Что за порог скорости?

Если проблему не получится решить, то данный GPS Shield придется исключить из комплекса, заменить на другой или использовать GPS от смартфона через Bluetooth (GPS в смартфоне пишет треки и с меньшими скоростями передвижения).

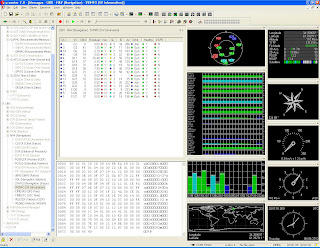

ВНИМАНИЕ! Это можно исправить, отключив в GPS-модуле режим Static Navigation (особенность изначальной настройки GPS-модулей с чипом SiRF StarIII).

Тестирование комплекса на водоеме

В конце мая удалось выбраться на рыбалку, накатали немного треков. Как и предвидел, при троллинге на скорости 3.2 — 4.0 Км/ч трек не записывался (см. проблему GPS-модуля выше), только странные точки ровно через 200 м!? А при переходах с места на место на больших скоростях, все отлично записалось. Треки обработал в программе DrDepth, что-то даже получилось 🙂

На ЮГ идем с низкой скоростью, фиксируются точки ровно через 200 м!?
Кстати, на Африку чем-то похоже J

Вдоль берега накатали очень плотно, получилось похоже на конечный результат.
Результатом может быть: как цветная карта, так и просто изолинии с числовыми метками глубины.
Результат можно наложить на растровую карту или спутниковый снимок или преобразовать в
векторный формат для устройств типа Garmin.

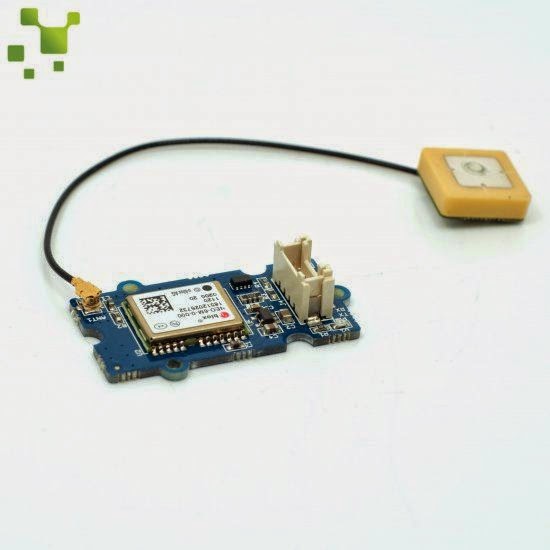

На замену шилда с GPS-модулем GlobalSat EB-365 заказал GROVE модуль GPS на чипе u-blox NEO-6М, SD card Shield V3.0 с GROVE контактами. GROVE — Модуль Serial Bluetooth для использования внешнего Bluetooth-GPS или для возможности отправки навигационных данных комплекса на внешнее устройство (смартфон, таблетку и т.д.).

Новый вариант комплекса представлен в статье ниже.

Что тут говорить, вот результат проделанной работы.

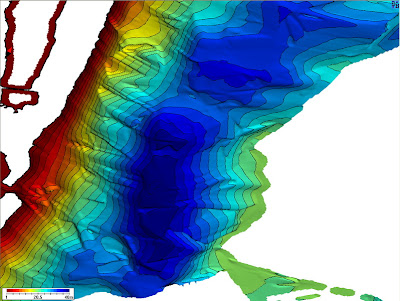

Представлен пример 3D-модели дна глубоководного участка озера.
Площадь обследования — несколько десятков квадратных километров, глубины до 40 метров.
Красиво!

Самодельные растровые карты озер в Oziexplorer PC

Растровая карта глубин с наложением на спутниковую подложку.
На карте: линии глубины с отметками глубины в метрах, интервалы
глубин окрашены цветом, серыми линиями показаны треки, черные
области — еще не обследованные места, красная сетка — 100 м, синяя — 1 км.

Подсветка при создании карты для придания карте рельефности.
В центре карты «Пик Коммунизма» — 5м, за который раньше
часто цепляли снасти, теперь обходим мимо 😊

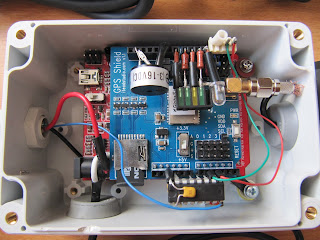

Фото реализации второго варианта комплекса на МК:

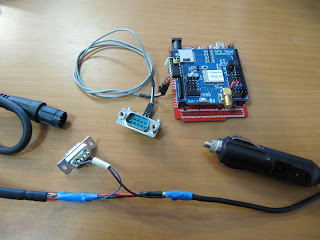

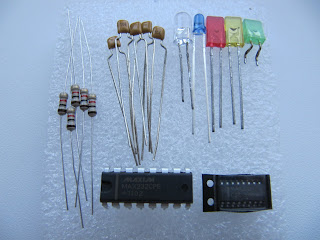

Вкусняшки J
Старый знакомый из первого варианта комплекса.
. выводит NMEA-данные в стандарте RS-232 (Tx — синий провод),
еще потребуется земля (GND — черный провод) и питание — красный.
Пришлось разобрать свой «черный ящик» из первого варианта комплекса

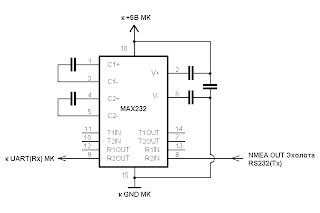

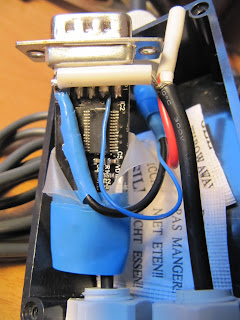

для подключения к эхолоту дата-кабеля с конвертером RS232-TTL.
Дата кабель — как временный вариант для изучения и тестирования в домашних условиях.
Вот и пригодился дата-кабель от телефона Siemens ME45 (фирменный DCA-500),
к его DB9(Tx) подключаем Tx провод от эхолота,
на TTL выходе дата-кабеля это уже будет Rx (Pin6, см. ниже),
не забываем подключить землю от эхолота к DB9(GND).
Разъем дата-кабеля к телефону с TTL уровнями, нас интересуют Rx (Pin6), Tx(Pin5), GND(Pin1), PWR(Pin4).
Tx вроде как и не нужен, т.к. в эхолот ничего не передаем, но пока не подключил его к Tx Iteaduino
данные не приходили на UART (глюк какой-то) !?
Распиновка телефонного разъема дата-кабеля DCA-500.

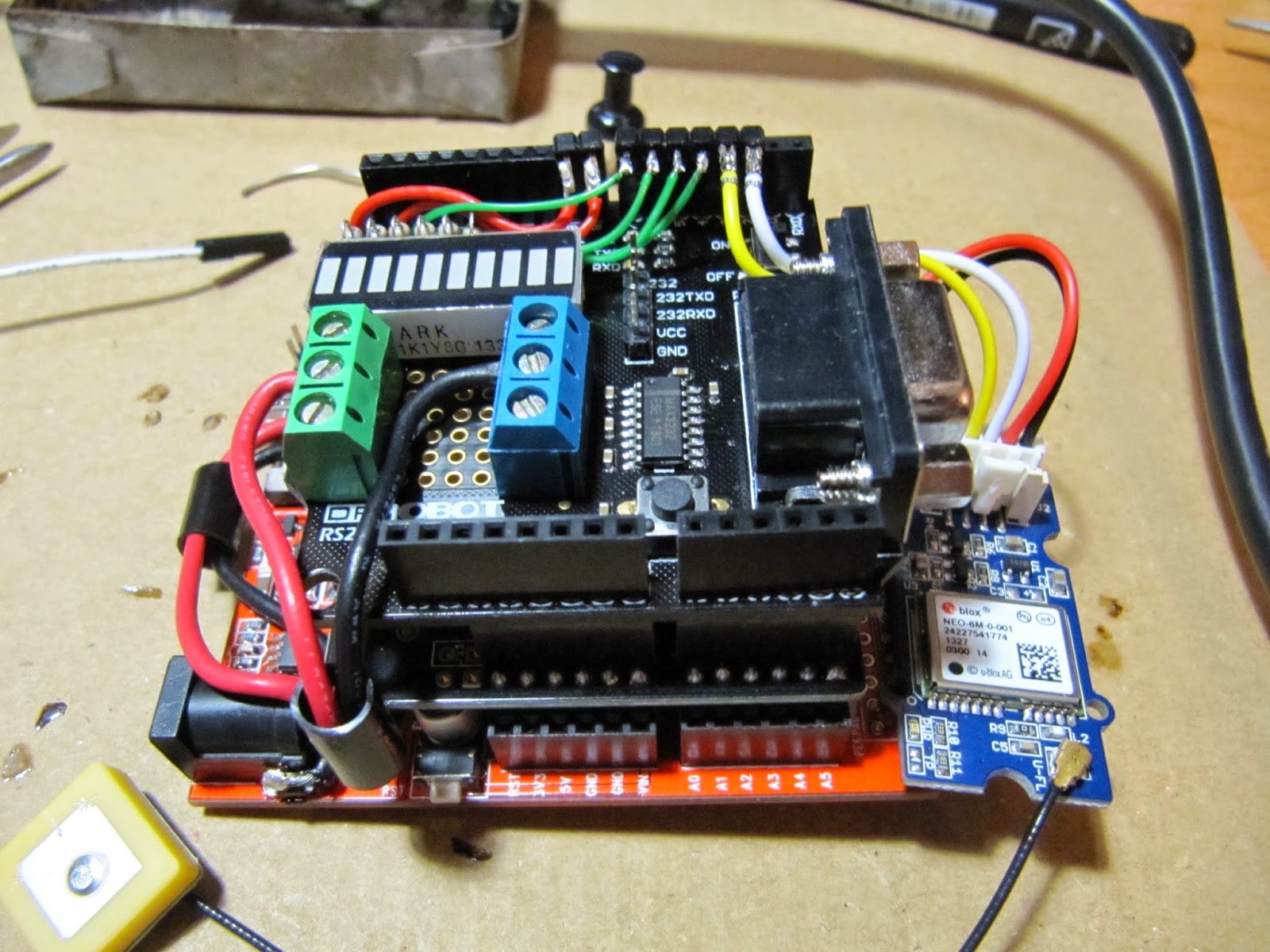

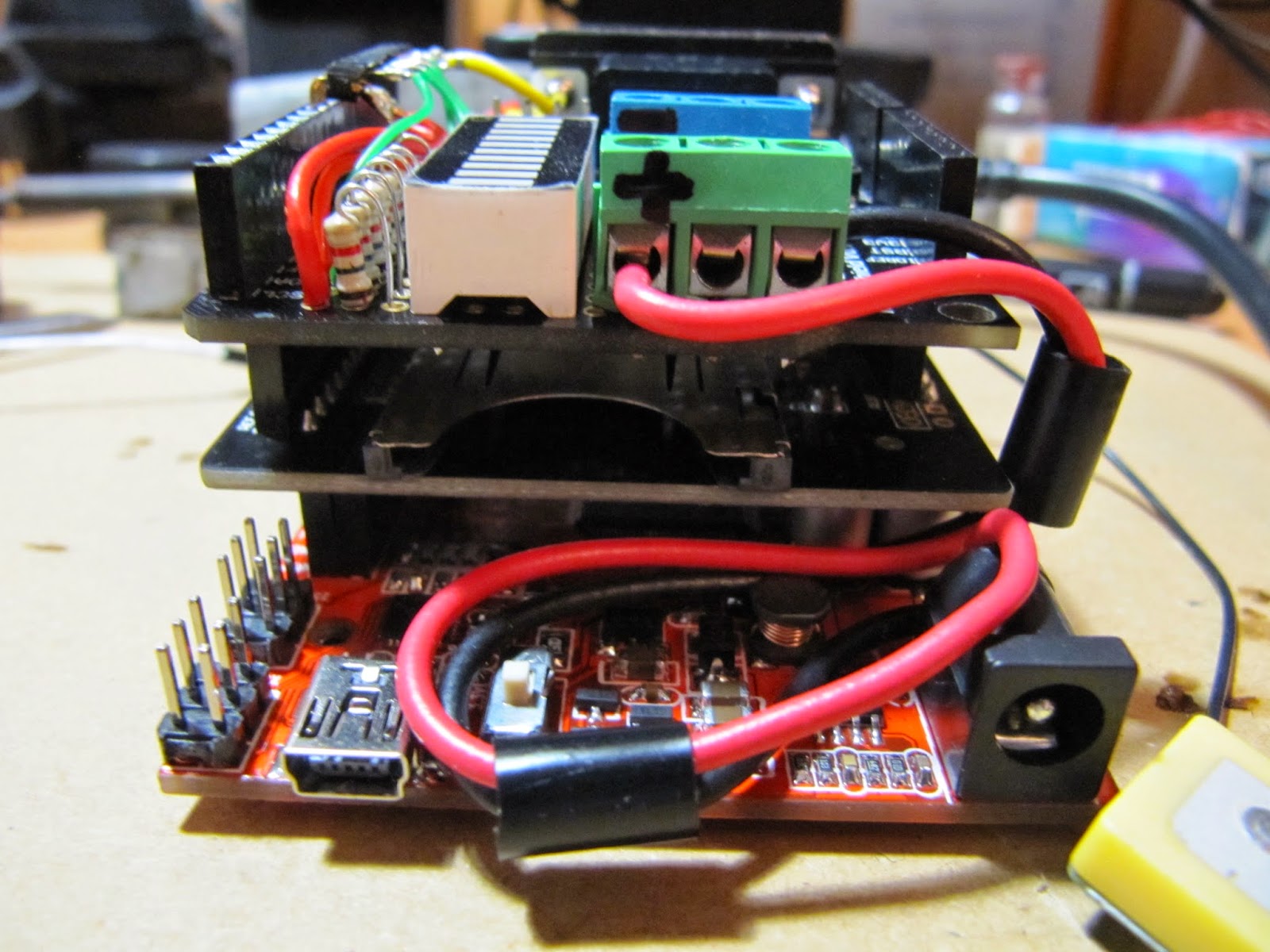

Вкусняшки воссоединились.
Обращаю внимание на то, что у GPS Shield есть возможность перекидывать Rx/Tx пины
на разные пины Iteaduino, что мне и пригодилось, т.к. программу я разрабатывал заранее и
в коде посадил GPS на UART1, а эхолот на UART2. Перемычками пересадил GPS на UART1.
Питание для дата-кабеля берем от Iteaduino, я подал 5V.
Пока не пришла GPS-антенна, подключил обычный TV-кабель,
кинул конец на окно — работа GPS стала возможной.

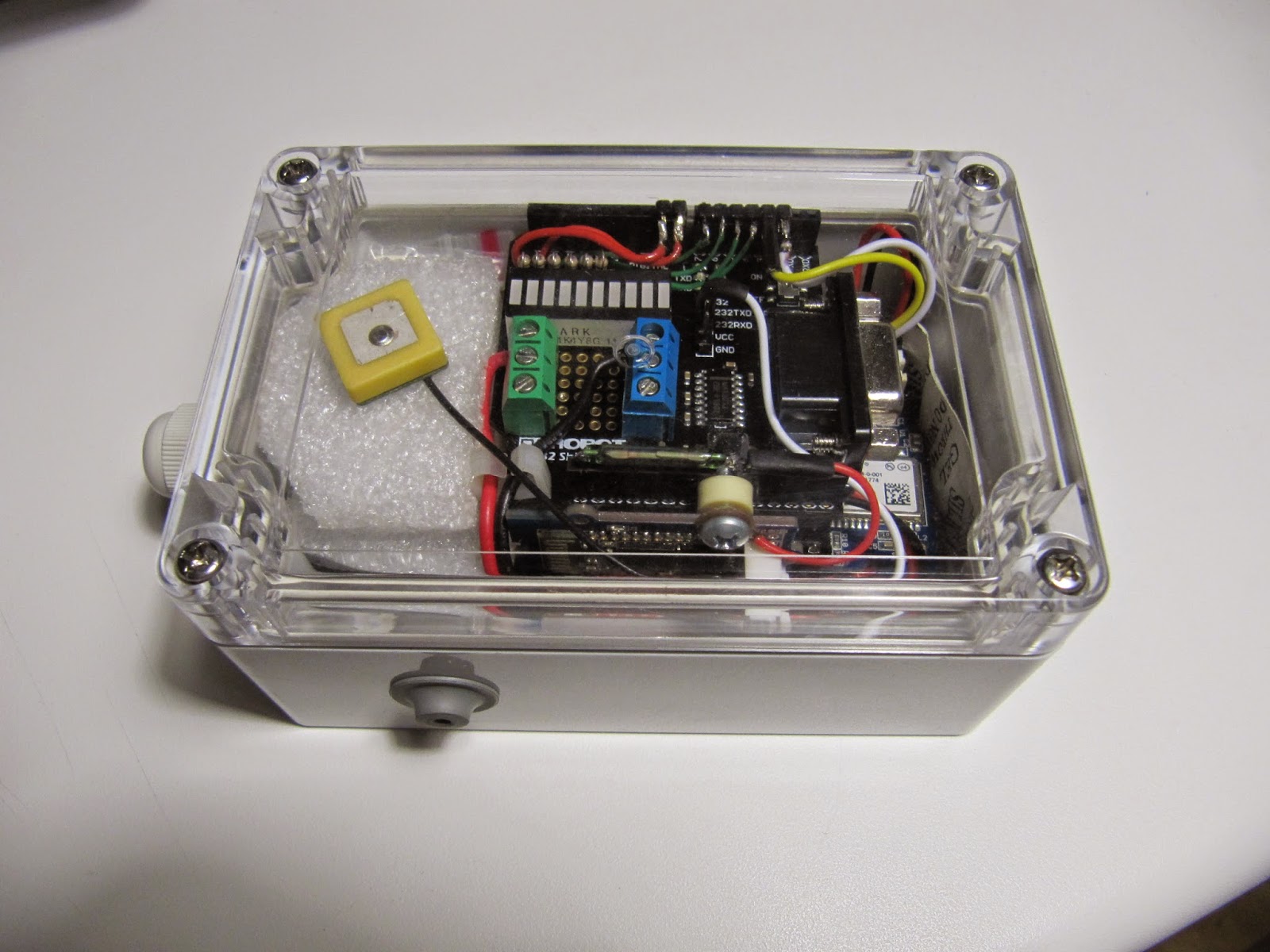

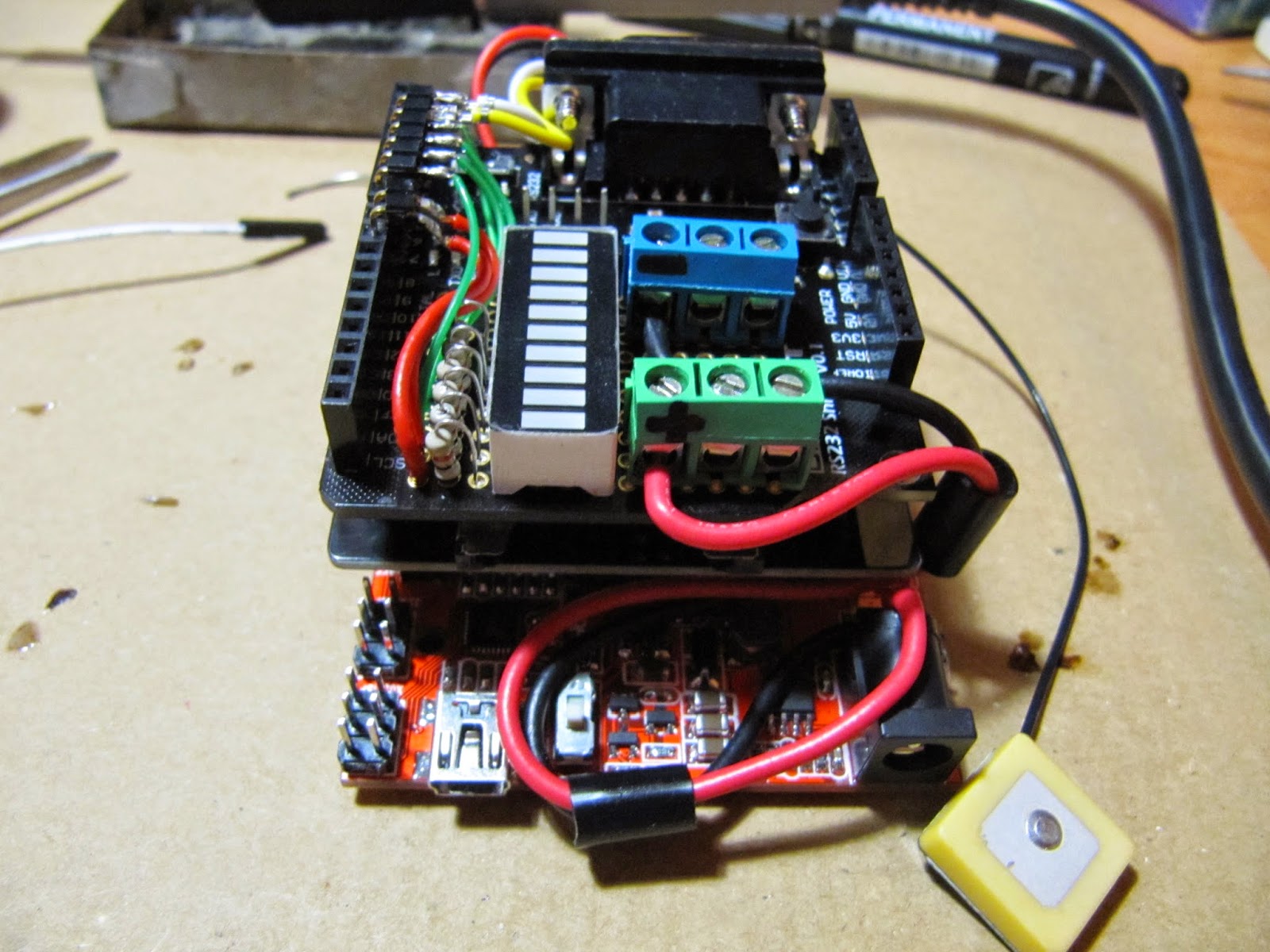

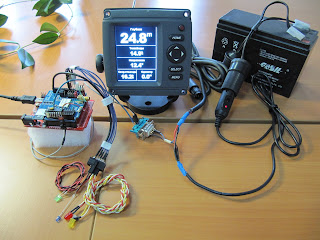

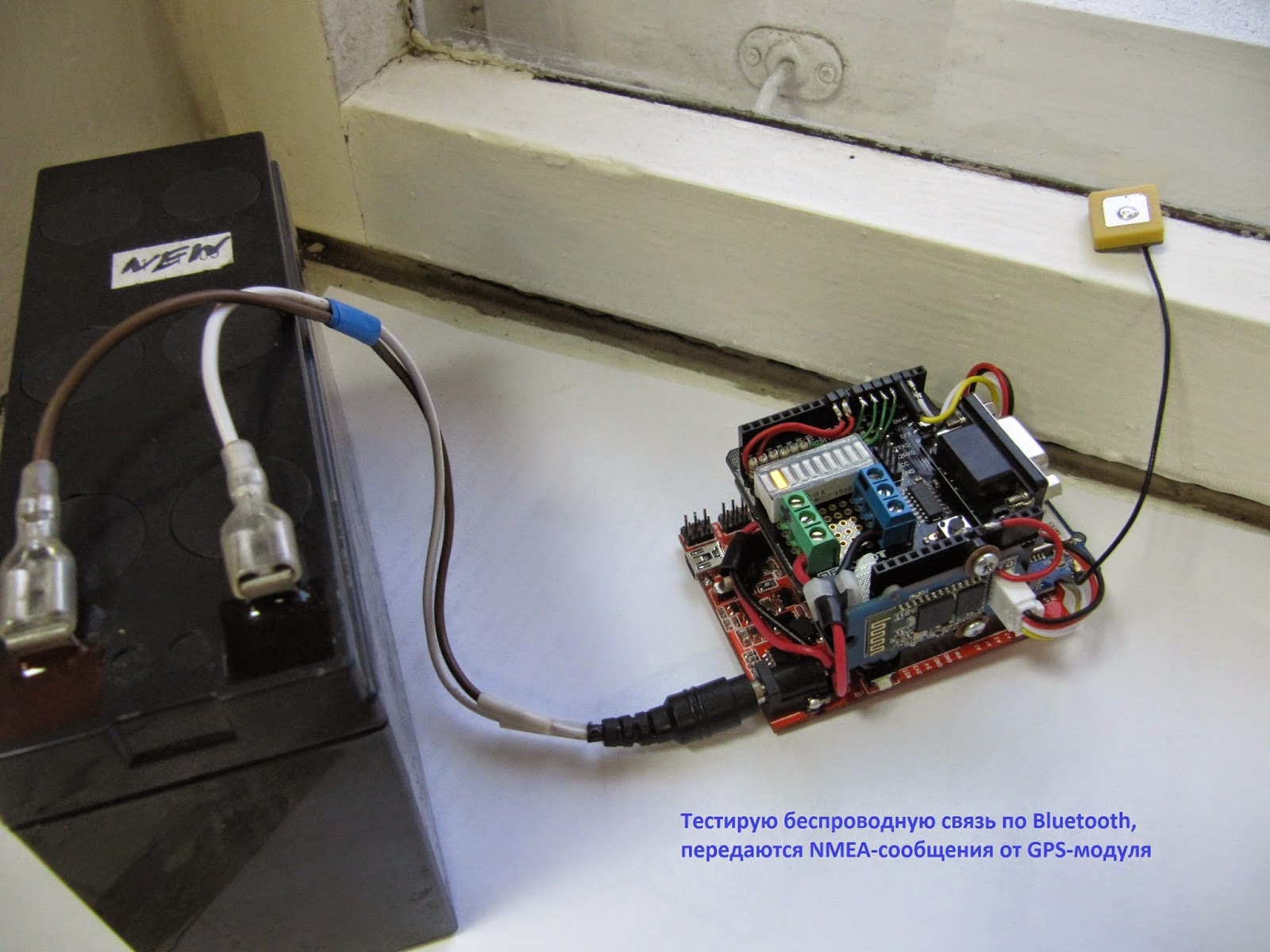

Общий вид прототипа.
Старый знакомый , б/у от UPS: 12V, 7 Ah, Pb-гелиевый (или кислотный). Рекомендую!
Заряжать можно зарядным устройством для автомобильных аккумуляторов, меньшим током.
На рыбалке используется для питания эхолота и смартфона с GPS.
В рабочей версии комплекса будет питать весь комплекс.
Тестирование связки GPS-МК-ПК-OziExplorer в домашних условиях.
Созвездие спутников просто атаковало меня J
Записал трек на SD-карту в формате OziExplorer.
Путевые точки этого трека. Все точно, как в аптеке!
(похоже работа режима Static Navigation в SiRF StarIII)
Эхолот не был подключен, поэтому в поле Alt нули.
Рассыпуха для RS232-TTL конвертера и светодиодной индикации.
Микросхема — MAX232 CPE в DIP16 корпусе. Конденсаторы для ее обвязки — керамика, 0.1uF.

MAX232

Схема RS232-TTL конвертера на MAX232.
(я использовал все неполярные конденсаторы)

RS232-TTL конвертер на MAX232. Давненько не паял микрухи.

. но все отлично получилось.

Вешаю конвертер на питание 5В Iteaduino.

Временный вариант подключения эхолота к комплексу.
В рабочей версии все соединения будут спрятаны в герметичный корпус,
все шнурки через гермовводы, как в первом варианте комплекса.

Забыл подключить землю к DB9 🙁

Кабель от эхолота тоже временно пришлось переделать.

Соединил RS232-TTL конвертер с пинами Tx2/Rx2 Iteaduino.

Подключил светодиоды на цифровые пины МК через резисторы номиналом 1K.
Индикация следующих процессов: чтение входящих данных из UART1,
чтение входящих данных из UART2, запись данных на SD-карту,
вывод данных на UART0 (USB).

Гирлянда замигала всеми цветами J

Пришла активная GPS-антенна, теперь дело пойдет веселее.

Проверка работы комплекса в роли мультиплексора NMEA-данных.
MUX NMEA выводились прямо на USB-интерфейс Iteaduino,
а затем просматривались на SerialMonitor в среде разработки Arduino IDE.
NMEA-предложения: $GPxxx — от GPS, а $SDxxx — от эхолота.
«Сижу за решеткой в темнице сырой. »
Эх, корпус так долго не приходит.
Наконец пришел герметичный корпус фирмы GAINTA.
Модель G2104С, размеры 120 x 80 x 55, класс защиты IP-65.
В комплекте винты для крепления крышки и неопреновый уплотнитель.

Решил использовать такие гермовводы для тонких кабелей 3-5 мм.
Класс защиты IP-67.

SMA разъем для GPS-антенны.
Родной разъем пришлось отрезать для пропуска кабеля
антенны через гермоввод.

Гермовводы установлены.

Отверстия для крепежа на плате Iteaduino сделаны в неподходящих местах.
Одни очень близко к радиоэлементам на плате и к отверстиям для пайки,
другие непонятно где. Пришлось попотеть с креплением платы.

Корпус пришел за несколько дней до выезда на рыбалку,
монтажную плату уже не успел разработать, поместил все
в корпус, как было на момент прототипирования.

Уплотнитель на месте. Отверстия для крепежа вне зоны герметизации.

Комплекс в сборе.
Кабель от эхолота, кабель питания, GPS-антенна.

Тестирование комплекса на водоеме.
Ура!


III. Новый вариант комплекса на МК с использованием GPS u-blox NEO-6M и SD Shield

Дополнительные функциональные возможности комплекса:

  • изменение частоты работы GPS-модуля: 1, 2, 4, 5 Гц — повышает точность привязки данных глубины к GPS-координатам (синхронизация данных, об этом см. ниже).
  • изменение скорости передачи данных UART GPS-модуля — позволяет установить большие скорости передачи данных для нормальной работы комплекса при режимах работы GPS-модуля с частотами выше 1 Гц.
  • вывод MUX NMEA-данных комплекса на внешнее устройство через Serial Bluetooth (в стадии тестирования) — беспроводное подключение устройств с картографическими навигационными программами.

Фото реализациитретьего варианта комплекса на МК:

Новые вкусняшки J
GROVE — модуль GPS, GROVE — модуль Serial Bluetooth,
SD card Shield, GROVE кабель.

Все удачно поместилось в гермокорпус.

Теперь GPS-антенна внутри корпуса, меньше проводов — это плюс.
(а может и минус, т.к. антенна должна быть как можно выше и ничем не экранироваться)

Сабж.

Сабж готов к рыбалке.

Программа u-center от u-blox.
Использование Google Earth.

Программа u-center от u-blox.
Просмотр GPS-данных по протоколам NMEA и UBX.

Программа u-center от u-blox.
Просмотр статистических GPS-данных.

IV. Новый вариант комплекса на МК с использованием Serial Bluetooth и RS232 Shield

Состав комплекса:

  1. Эхолот с NMEA-выходом с передачей данных в стандарте RS-232 (или активный датчик глубины с NMEA-выходом). Для подключения этих устройств к UART МК потребуется конвертер сигналов RS232-TTL (на микросхеме MAX232 / MAX3232).
  2. МК блок Iteaduino Mega V1.0 (ATmega 2560) с четырьмяUART, один UART используется под USB на плате. МК выполняет функции NMEA-фильтра и NMEA-мультиплексора данных от GPS и Эхолота, осуществляет запись синхронных данных местоположения и глубины в заданном формате на SD-карту, выводит MUX NMEA-данные на USB (и Bluetooth).

Этот вариант был разработан под заказ, постарался сделать конструкцию товарного вида.

Основные изменения в конструкции:

  • использование RS232 Shield: избавление от «соплей» самодельного RS232-TTL конвертера и резисторов, LED BAR с резисторами и контактные колодки распаяны на площадке для прототипирования.
  • использование модуля Serial Bluetooth.
  • использование геркона для сброса МК (reset) с целью записи трека в новый файл.
  • использование LED BAR индикатора (красный, желтый, зеленые).

Монтажная схема комплекса:

Дополнительные рисунки к схеме:

Используемые пины Iteaduino Mega 2560.
Пины и интерфейсы SD Shield.

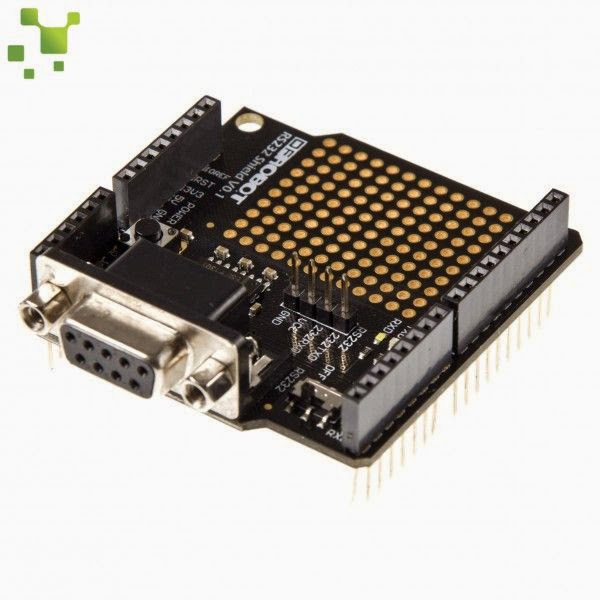

Пины и интерфейсы RS232 Shield.



Фото-сессия (понеслась):

Такой вот бутерброд из трех шилдов J
Плюсы RS-232 Shield: два варианта подключения Эхолота по RS-232,
удалось разместить LED BAR с резисторами
и контактные колодки для питания комплекса.
Плюсы SD-card Shield: слот под SD и microSD,
GROVE разъемы пригодятся для подключения питания к
GROVE GPS и GROVE Bluetooth.
К SD слоту проще будет добираться.
Первый способ подключения Эхолота к RS-232 Shield.
Второй способ подключения Эхолота к RS-232 Shield.
Разводка питания от аккумулятора к комплексу и Эхолоту.
Разъем DB9 — временный вариант.
GPS прикручен к плате МК.
LED BAR — индикатор процессов комплекса.
Монстр! Брутальный видок J
Да, минимизация не помешала бы.
Ужас! Но а кому в Зимнюю Олимпиаду легко!?
Все ресурсы туда, вот винтиков и не осталось.
Тестирование передачи NMEA GPS по BT.
А тут и Эхолот присоединился.
Тестирование передачи NMEA одновременно по BT и USB.
Укладка в корпус.
Последние приготовления.
Проверка доступа к SD слоту.
Геркон сброса комплекса для записи трека в новый файл.
Файлы при создании именуются по текущему времени,
которое берется из NMEA GPS.
Готов к отправке в дальние края!
«Будет вечно Карелия сниться. «
Красота!

Ошибки измерений вносимые комплексом

В этом разделе описаны ошибки измерений и способы их устранения, которые известны мне.

1) Ошибка привязки данных о глубине к географическим координатам из-за асинхронности поступления данных от GPS и Эхолота в комплекс.

На рисунке приведены два примера: первый — работа GPS на частоте 1 Гц, второй — с частотой 2 Гц.

Из рисунка видно, что данные от двух устройств поступают в комплекс с задержкой dT. Значение dT непостоянно и может быть с разным знаком. Двигаясь с определенной скоростью, мы за время dT пройдем определенный путь, следовательно измеренная глубина будет не в той географической точке, которую мы получим от GPS. Ошибка max(dL) зависит от скорости движения и прямопропорциональна ей.

Пример 1: частота измерений Эхолота — 1 Гц, частота измерений GPS — 1 Гц, следовательно max(dT) = 1 c, скорость движения — 7.2 км/ч (2 м/с). Получаем max(dL) = 2 м.

Пример 2: частота измерений Эхолота — 1 Гц, частота измерений GPS — 1 Гц, следовательно max(dT) = 1 c, скорость движения — 3.6 км/ч (1 м/с). Получаем max(dL) = 1 м.

Пример 3: частота измерений Эхолота — 1 Гц, частота измерений GPS — 2 Гц, следовательно max(dT) = 0.5 c, скорость движения — 3.6 км/ч (1 м/с). Получаем max(dL) = 0.5 м.

В данном комплексе величина dT известна на каждом измерении (сохранении пары). Значение dT вычисляется по процессорному времени в миллисекундах и записывается в дополнительное поле в файл трека OziExplorer.

Пути уменьшения ошибки:

  • Увеличение частоты измерений GPS. Чем больше частота измерений GPS, тем меньше max(dT) и max(dL), т.е. точка измерения глубины ближе к точке измерения GPS.
  • Т.к. значение dT записывается в файл трека, то есть возможность проводить апостериорную обработку данных на ПК с целью вычисления более точных географических координат измерения глубины (скорость движения тоже записывается в файл трека, истинный курс можно вычислить по паре точек в треке).

2) Ошибка привязки данных о глубине к географическим координатам из-за задержки между измерением координат в GPS-модуле и поступлением их в комплекс.

Данная проблема всесторонне описана в ветке форума на сайте geodesist.ru.

У меня только один комментарий: в моем комплексе нужно учесть тот факт, что подобная задержка присутствует и при передаче NMEA-данных с эхолота. Плюс к этому, проблема асинхронности поступления данных от обоих устройств может вносить бОльшую ошибку измерения и маскировать ошибку из-за задержки поступления данных.

Пути уменьшения ошибки:

  • В сообщении на форуме описано несколько вариантов решения проблемы с задержкой.
  • Отключение ненужных NMEA-сообщений на GPS-модуле, переход на бинарные протоколы GPS-модулей, увеличение скорости передачи данных в интерфейсах передачи данных. Т.о. можно свести эту задержку к одному порядку с задержкой поступления данных от эхолота. Дальше остается решить проблему асинхронности поступления данных (см. выше).

3) Вычисления с плавающей точкой.

В комплексе числа с плавающей точкой применяются при преобразовании географических координат из формата «dddmm.mmmm«, в котором приходят данные в NMEA-сообщении, в формат «ddd.dddddd«. На этом этапе получаем погрешность вычисления координат.

Пути уменьшения ошибки:

  • Можно перейти на другую платформу, где тип double будет реально двойной точности.
  • Можно записывать в трек данные о координатах в формате «dddmm.mmmm«, как они приходят в NMEA-сообщении и делать апостериорную обработку данных на ПК, но тогда в комплексе придется отказаться от формата файла OziExplorer.

Несколько вариантов подбора X-duino блоков под имеющееся у вас оборудование для создания комплекса с минимальной конфигурацией :

Выход данных:

  1. USB: вывод MUX NMEA-данных по USB будет по-умолчанию в моем варианте комплекса. Следующие пункты зависят от конкретной конфигурации комплекса.
  2. RS-232: если остался свободный UART, то через конвертер сигналов RS232-TTL MUX NMEA-данные можно вывести на морское NMEA-оборудование или любое другое устройство с интерфейсом RS-232.
  3. Bluetooth: если остался свободный UART, то используя Bluetooth Shield (если он не используется для входа данных), MUX NMEA-данные можно вывести на любое устройство с Bluetooth (КПК, смартфон, ноут, таблетку).
  4. Wi-Fi (пока не изучал, но думаю проблем не будет).

В минимальных конфигурациях комплекса для индикации состояния системы можно использовать светодиоды . Для топовых конфигураций можно установить TFT/LCD-дисплей.

Все зависит от связки: цена — возможности комплекса — потребности пользователя!

Оцените статью
Adblock
detector
