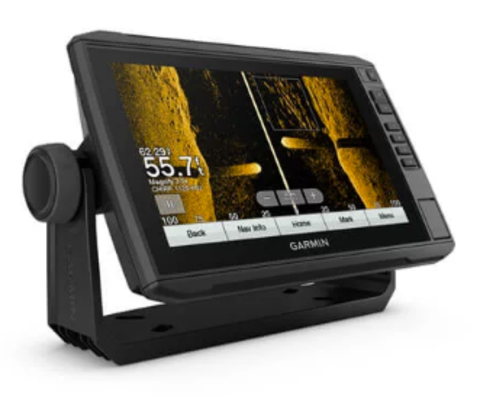

Garmin Echomap UHD 93sv с датчиком GT56UHD-TM

•
•
•
•
•

Основные особенности Garmin Echomap UHD 93sv

1. Удобное управление через дополненный кнопками быстрого доступа яркий сенсорный экран с диагональю 9′ и разрешением 480х800 пикселей.
2. В комплект входит датчик GT56UHD-TM, включающий в себя классический эхолот c CHIRP (150-240кГц), нижнее сканирование CHIRP UHD ClearVü (455/800/1000кГц) и боковое сканирование CHIRP Side Vü (455/800/1000кГц).
3. Имеется возможность подключения к Garmin Echomap UHD 93sv впередсмотрящего датчика Panoptix ™ Livescope System (приобретается отдельно). Этот датчик позволяет следить за перемещением рыбы под лодкой в реальном времени.
4. Прибор поддерживает сеть NMEA2000, с помощью которой можно управлять носовым электромотором, выводить на экран данные с подвесного мотора и дополнительных датчиков.
5. Прибор поддерживает карты глубин в формате Bluechart G2 Vision.
6. Прямо во время рыбалки Garmin Echomap UHD 93sv строит карту глубины по данным эхолота (QuickDraw Contours), это не требует от владельца никаких дополнительных знаний, и это бесплатно.
7. Встроенный блок Wi-Fi ® позволяет связываться со смартфоном через бесплатное приложение ActiveCaptain™, обновлять прошивку, загружать и выгружать карты QuickDraw, обмениваться точками, треками напрямую с другими приборами серии Garmin Echomap Plus, Garmin Echomap UHD, Garmin GPSMap и Striker Plus (у Striker Plus только с приборами с WiFi).

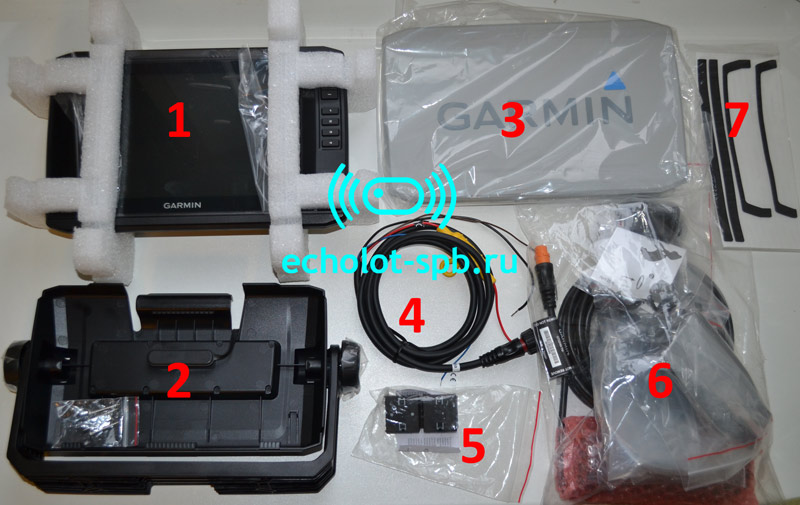

Комплектация Garmin Echomap UHD 93sv

1. Garmin ECHOMAP UHD 93sv;

2. Подставка с вертикальной и горизонтальной регулировкой и разъемами под кабели;

3. Защитная крышка;

4. Кабель питания и передачи данных NMEA-0183;

5. Ферритовый фильтр;

6. Датчик GT56UHD-TM с комплектами крепежа на транец и на электромотор;

7. Комплект прокладок для врезки в приборную панель;

8. Документация (на фото не показана);

9. Коробка (на фото не показана).

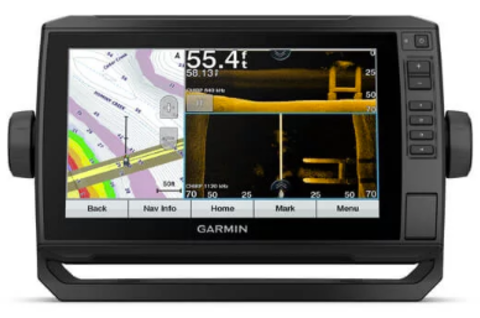

Garmin Echomap UHD 93sv — это эхолот-картплоттер с ярким сенсорным экраном с диагональю 9 дюймов. В комплект поставки входит датчик GT54UHD-TM, в нем есть классический эхолот с CHIRP (до 245м), нижний обзор Clear Vü с CHIRP (до 125м) и боковой обзор SideVü с CHIRP (до 152м). К картплоттеру Garmin Echomap UHD 93sv можно подключить датчик Panoptix Livescope System. Прямо во время рыбалки прибор может создавать карту глубины по результатам собственных промеров (Quickdraw Contours) с шагом изобат до 30 см. С помощью встроенного модуля Wi-Fi можно соединяться со смартфоном, и через приложение Active Captain получать доступ к OneChart, через который можно приобретать и скачивать новые карты. Кроме того, ActiveCaptain дает доступ к умным уведомлениям (сообщения со смартфона на экране Echomap), сообществу ActiveCaptain. Через модуль WiFi возможен прямой обмен точками, треками, картами с совместимыми эхолотами от Gаrmin.

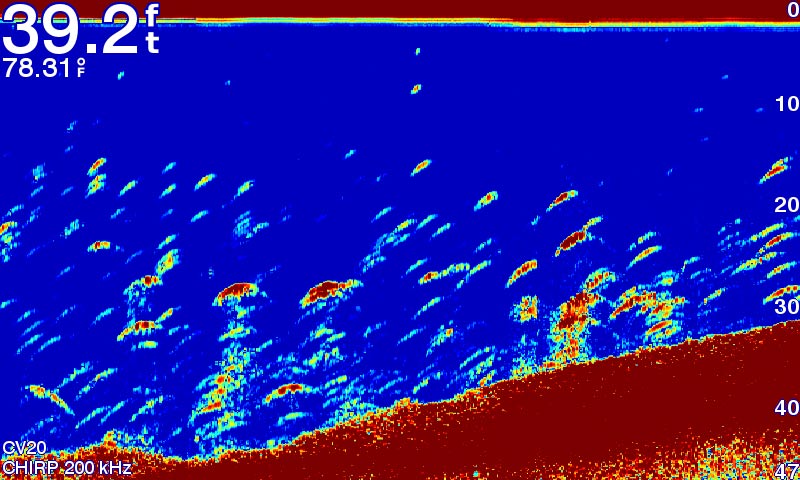

Технология CHIRP — ваши преимущества

В сонаре картплоттера Garmin Echomap UHD 93sv используется технология CHIRP. Благодаря этой технологии на экране появляется очень детальное изображение с великолепным разделением целей. Кроме того, прибор поддерживает множество датчиков, как от Garmin, так и от сторонних производителей, в том числе датчиков, встроенных в троллинговые электромоторы от Minnkota и Motorguide.

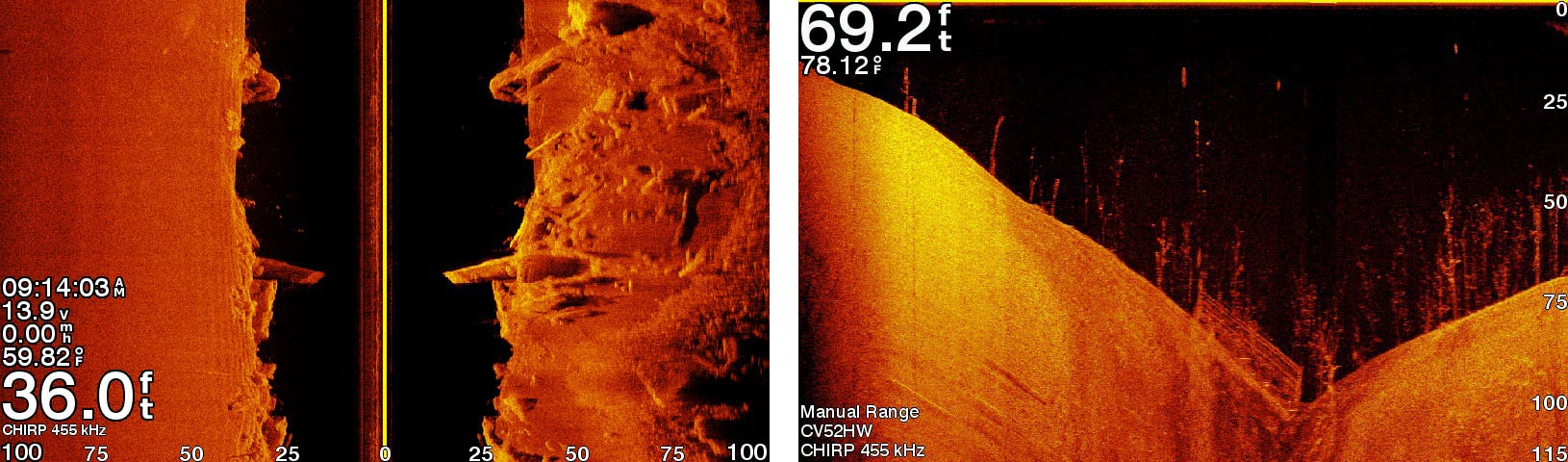

Нижнее сканирование ClearVü и боковое сканирование SideVü™

Нижнее сканирование ClearVü дает вам практически фотографическое изображение предметов, находящихся непосредственно под лодкой. Боковое сканирование SideVü™ дает детальное изображение того, что находится по бокам. Все предметы на дне и рыба будут четко видны.

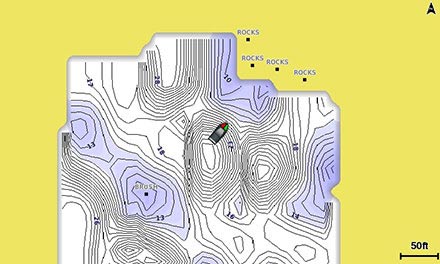

Функция QuickDraw Contours для создания собственных карт глубин

С помощью функции QuickDrawContours можно строить карты глубин водоема прямо во время рыбалки. При желании, через встроенный WiFi можно поделиться этими картами с участниками сообщества QuickDraw, также можно закачать в свой прибор карты из этого сообщества.

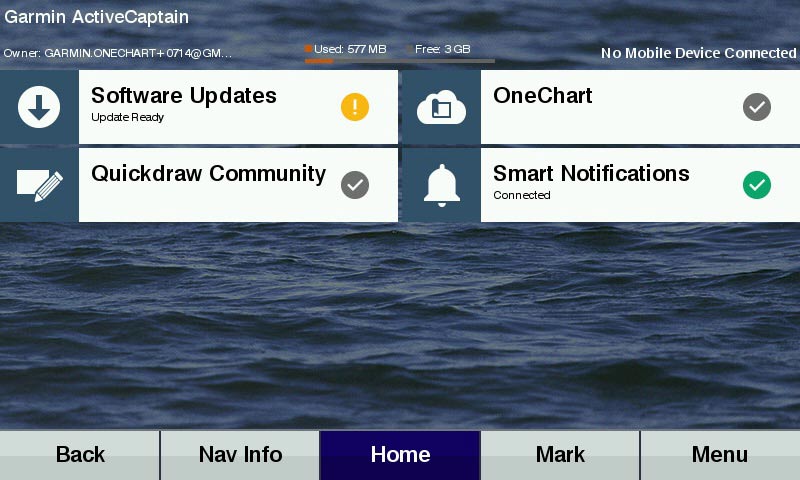

Будьте на связи с приложением ActiveCaptain

Garmin разработал бесплатное приложение ActiveCaptain (доступно как для iOS, так и для Android), с помощью которого можно связать любой картплоттер серии Garmin Echomap UHD и смартфон. Это открывает дополнительные возможности для владельца: обновление прошивки, закачка карт, отображение на экране картплоттера текстовых сообщений и уведомлений о вызовах.

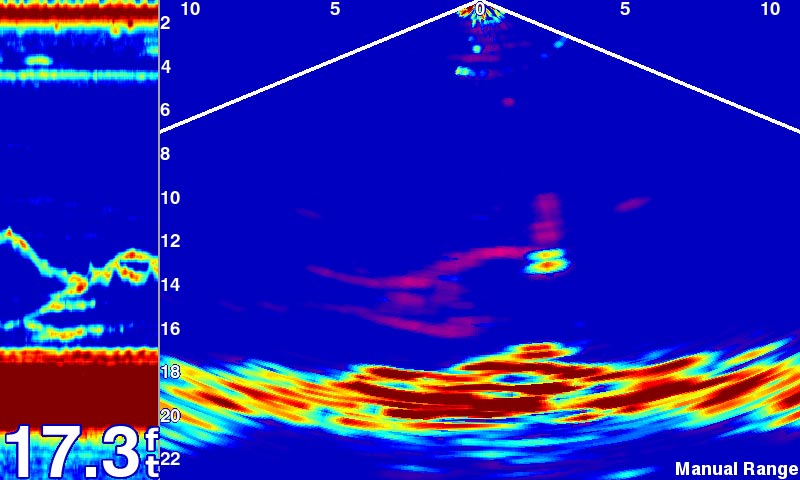

Наблюдайте за движениями рыбы под лодкой в реальном времени

Garmin Echomap UHD 93sv поддерживает датчик Panoptix, с помощью которого можно наблюдать за движением рыб и приманки рядом с лодкой (до 30 метров) в реальном времени.

Поддержка сети NMEA 2000®

Garmin ECHOMAP UHD 93sv поддерживает сеть NMEA 2000, через нее можно подключать к картплоттеру электрический мотор, дополнительные датчики, аудиосистему FUSION-LINK™, автопилот и т.д.

Хотите купить эхолот-картплоттер Gar min Echomap UHD 93sv по лучшей цене? Жмите на кнопку «В корзину» и оформляйте заказ.

Обзор серии Garmin Echomap UHD

Осенью 2019 года компания Garmin прекратила выпуск картплоттеров серии Garmin Echomap Plus, вместо нее в 2020 году на рынок выходит новая линейка Garmin Echomap UHD (Ultra-High-Definition – ультра-высокое разрешение). Чтобы съэкономить время тех, кто знаком с характеристиками старых Echomap Plus, сообщаем, что отличий между линейками всего три.

1. В новой линейке Garmin Echomap UHD больше нет прибора с 4-дюймовым экраном, остались 6-,7- и 9-дюймовые приборы.
2. Garmin Echomap UHD комплектуются новыми датчиками GT24UHD-TM и GT54UHD-TM, способными работать в боковом и нижнем сканировании на более высокой частоте (1120кГц вместо 800кГц на датчиках старой серии). При этом изображение на экране становится более четким, отсюда и аббревиатура UHD в названии серии, но падает дальность сканирования. Это связано с тем, что в воде ультразвуковой сигнал более высокой частоты затухает сильнее.
3. Отпускные цены производителя на новую линейку выросли на 2500-3000 рублей в зависимости от модели.

В остальном серия ничем не отличается от старой. Приборы не изменились даже внешне. Корпуса прежние. Разъемы прежние. Все размеры прежние. Крышки, подставки, кабели от старой серии подходят к новой.

Теперь мы переходим к подробному обзору всей линейки Garmin Echomap UHD.

Общее у всех картплоттеров линейки Garmin Echomap UHD

В серии Garmin Echomap UHD четыре прибора: Garmin Echomap UHD 63cv, 73cv, 73sv и 93sv.

1. Все они имеют горизонтально ориентированные цветные экраны с разрешением 480*800 пикселей.
2. Все приборы запоминают до 5000 маршрутных точек и до 100 маршрутов. Активный трек у всех имеет 50000 точек, все приборы могут хранить в памяти до 50 сохраненных треков.
3. Все приборы являются полноценными картплоттерами, то есть в них можно загружать внешние карты.
4. У всех приборов есть один слот под карту памяти microSD емкостью до 32Гб.
5. Все приборы поддерживают карты Дороги России Топо , карты Внутренних водных путей РФ (Russia Inland Waterways), и картографию Bluechart G3 Vision.
6. Все приборы умеют строить свою карту глубин в реальном времени по результатам собственных замеров (Garmin называет эту функцию QuickDraw).
7. У всех в комплект входит: сам дисплей, защитная крышка, кабель питания и передачи данных по протоколу NMEA0183, системы крепления дисплея на подставке и для монтажа в панель, датчик с комплектом крепежей на транец и на электромотор, документация.
8. Все приборы оснащены WiFi, так что можно соединяться со смартфоном и уже через него обновлять прошивки и закачивать карты. Также с помощью WiFi можно обмениваться картами QuickDraw и маршрутными точками напрямую между совместимыми приборами. Кроме того, на экран картплоттера можно выводить уведомления о звонках и текстовые сообщения.
9. Напряжение питания у всех приборов от 9 до 18 В, диапазон температур от -15С до +55С, защита от воды по стандарту IPX7 (выдерживают погружение на глубину до 1 метра на время до 30 минут).
10. Все эхолоты-картплоттеры линейки Garmin Echomap UHD поддерживают датчики от предшественников Garmin Echomap Plus.

Различия между картплоттерами линейки Garmin Echomap UHD

Первая цифра 6-7-9 номера в модели прибора (63, 73, 93) обозначает размер диагонали экрана в дюймах. Это важный параметр. Вторая цифра может быть 2-3-4-5 (например, есть Echomap UHD 62cv, 63cv, 64cv, 65cv), но этот параметр для России не имеет никакого значения, так как такие картплоттеры отличаются только предзагруженными во внутреннюю память картами водоемов различных областей Северной Америки. Так, для российского пользователя 72sv ничем не отличается от 73sv, 95sv от 94sv, а 64cv от 62cv. Аббревиатура cv в названии приборов 63cv, 73cv обозначает ClearVü – только нижнее сканирование и 2D сонар с CHIRP. В приборах 73sv и 93sv с аббревиатурой sv — SideVü – есть еще и боковое сканирование. Кстати, если вы плохо ориентируетесь в технологиях эхолокации (что такое CHIRP? боковое сканирование? классический сонар?), рекомендуем прочитать эту статью. Обратите внимание, что в линейке есть два разных прибора с одинаковым экраном: 73cv и 73sv, первый без бокового сканирования, второй – с боковым сканированием.

1. Приборы без бокового сканирования Garmin Echomap UHD 63cv, 73cv комплектуются датчиком GT24UHD-TM, имеющим классический сонар с CHIRP до 245 метров (рабочие частоты CHIRP 150-240кГц), и нижнее сканирование UHD DownVü до 61 метра (частота 800кГц).
2. Приборы с боковым сканированием Garmin Echomap UHD 73sv и 93sv идут в комплекте с датчиком GT54UHD-TM, имеющим также классический эхолот с CHIRP до 245 метров, нижнее сканирование ClearVü до 61 метра. Боковое сканирование SideVü работает на частоте 455 кГц до 152 м, а на UHD-частоте 1120кГц всего до 38 метров.

Значения максимальных глубин и дальности сканирования взяты с сайта Garmin. Они действительны для пресной воды. В соленой воде их смело можно делить на 1.5. В холодной пресной воде дальность сканирования тоже будет меньше. Из-за уменьшившейся дальности сканирования применение линейки Garmin Echomap UHD со штатными датчиками в морской воде представляется нам нецелесообразным (ситуация на 01.2019, возможно в будущем что-то изменится). Если раньше можно было приобрести прибор серии Echomap Plus сразу в комплекте со специальным морским датчиком, например, Garmin Echomap 97sv, то теперь во всех вариантах эхолоты-картплоттеры Echomap UHD комплектуются только датчиками для небольших глубин GT24UHD-TM, GT54UHD-TM. В этой ситуации остается только рекомендовать приобретать для рыбалки в море отдельно голову Echomap UHD и отдельно морской датчик GT21-TM, GT23M-TM, GT41-TM, GT51M-TM.

Все приборы линейки, кроме 63cv, поддерживают сканирующий датчик Panoptix Livescope System.

Остальные различия между приборами серии Garmin Echomap UHD мы свели в таблицу. Также для удобства в таблице приведены данные по максимальным глубинам.

Не актуально New 2020 Garmin echomap UHD 93sv с GT54UHD-TM (Просматривает: 1)

Oblomow

Эхолот новый
Гарантия 1 год.

Реальная — это реальная. Никаких 2 недель на проверку. Ремонта нет. Отправка в США и замена на новый не исправный элемент (голова или датчик) В США приборы не ремонтируют.

Garmin Garmin ECHOMAP UHD 93sv .

НИКАКОГО ОТЛИЧИЯ ОТ ЕВРОПЕЙСКОЙ ВЕРСИИ 92SV — НЕТ от слова совсем. Выдумки «около официалов» чтобы продавать дороже.

Комплектация :
ECHOMAP UHD 93sv с базовой картой мира

— Транцевый трансдьюсер GT54UHD-TM
— Кабель питания/ данных
— Поворотная/наклонная скоба с быстросъемным держателем
— Комплект для монтажа заподлицо
— Защитная крышка
— Крепеж
— Документация

Размеры : 28,2 x 16,4 x 6,0 см
Размеры дисплея : 9″ (19,9 х 11,3 см; 22,9 см по диагонали)

Разрешение дисплея : 480 X 800 пикселей
Тип дисплея : WQVGA цветной
Вес, г : 1,0 кг
Водонепроницаемость : Да (IPX7)
Высокочувствительный GPS-приемник : Да
Антенна : Внутренняя или внешняя по NMEA2000
Ввод/вывод NMEA : Да, Количество штырьков датчика NMEA2000 — 12, Вход — 1, Выход — 1

Карта памяти : 1 карта памяти microSD™; максимальный объем карты 32 GB
Количество путевых точек : 5000
Маршруты : 100
Траектории : 50,000 точек; 50 сохраненных треков

Технология сонара CHIRP : Да (встроенная)
DownVü : Да, с CHIRP (встроенный)
SideVü : Да
Запись данных сонара : Да
Сенсорный экран : Да
