Эхолот Garmin Echomap 73sv

Garmin Echomap 73sv – многофункциональный карт-плоттер с ярким сенсорным экраном в 7 дюймов. Он укомплектован трансдьюсером GT52HW-TM с нижним и боковым обзором. Есть возможность создания персонализированных карт (шаг изобат до 30 см). Соединение Wi-fi позволяет присоединиться к смартфону и приложению Active Captain для удобного поиска. В комплекте с эхолотом крепежи датчика на транец, а также регулируемая подставка по вертикали и горизонтали, которую легко отсоединить после завершения рыбалка.

Обзор модели

Эхолот Garmin Echomap 73sv – высокомощное комбинированное устройство для поиска рыбы. Яркий, высококачественный дисплей отвечает за детализированное изображение в любых условиях для эффективной рыбалки. Помогает в этом и загруженная базовая карта мира, программа «Quickdraw Contours», Wi-fi для сопряжения с полезными приложениями. Из комплектации: транцевый датчик GT52HW-TM, кабель питания, поворотник со съёмным держателем, набор для установки заподлицо, защитная крышка, крепёж, инструкция пользователя и гарантия. Модель простая и понятная в использовании, при транспортировке проблем не возникает.

Как работает Garmin Echomap 73sv

Современный датчик GT52HW-TM обеспечивает качество изображений и высокую скорость сигнала о местонахождении рыбы даже на большой глубине. Ультразвуковое излучение при эхолокации проходит в нескольких диапазонах. Вся информация по исследуемому водоёму отображается на экране прибора. Есть сонар CHIRP ClearVu и CHIRP SideVu с боковым обзором для максимально подробного сканирования дна, его структуры и особенностей. Монтаж эхолота осуществляется на транец. Зарядить можно от сети 12В. Также в процессе мониторинга водоёма рыбак получает сигнал при изменении глубины и обнаружении трофея.

Технические характеристики

• Корпус стационарного типа;

• Влагозащитное покрытие, класс IPX7;

• Подзарядка от электросети 12Вт;

• Цветной 7-дюймовый дисплей;

• Разрешение 480×800 пикселей;

• 4 луча для обзора;

• Макс. глубина работы сканера в пресной воде – 701 м;

• Макс. глубина работы сканера в солёной воде – 335 м;

• Предельная мощность – 4000 Вт;

• RMS мощность – 500 Вт;

• Современный датчик скорости;

• Кол-во маршрутных точек – 5000;

• Кол-во маршрутов – 100;

• Кол-во треков – 50 (50 000 точек в каждом);

• Сигнализация при обнаружении улова;

• Датчик температуры воды;

• Возможность использования карт памяти;

• Размеры – 252x139x51 мм;

Основные возможности эхолота

1) Яркий 7-дюймовый экран легко читается. Понятный интерфейс позволяет без труда определять местонахождение рыбы, увеличивать изображение и быстро строить маршрут.

2) Совместим с датчиком «Panoptix» (покупается отдельно).

3) Загрузка карт глубин и запись проходимых маршрутных точек.

4) Сохранение координат за счёт наличия встроенного GPS-приёмника.

5) Сканирование в трёх режимах и увеличение изображений.

6) Мониторинг структуры дна, глубины и размеров рыбы.

7) Функция увеличения изображения.

8) Построение собственных карт благодаря приложению «QuickDraw-Contours».

9) Доступ к «ActiveCaptain», «OneChart» и умным уведомлениям.

10) Простая установка и съём по окончании рыбалки с быстрым подключением/отключением проводов.

Как пользоваться эхолотом

Перед эксплуатацией подробно изучите инструкцию от производителя. Меню эхолота на русском языке, что очень удобно. Передвижение по меню и выбор функции с помощью джойстика. Знаки «+» и «–», чтобы поменять масштаб изображений. Кнопка включения регулирует яркость LED-подсветки и режим работы сонара. Выбрать и сохранить настройки – клавиша «Select». Чтобы зафиксировать ту или иную маршрутную точку – кнопка «Mark». Менять настройки можно по своим предпочтениям, учитывая тип и особенности рыбалки.

После эксплуатации эхолот легко транспортировать и брать с собой, так как он весит меньше килограмма. Подключение и отключение проводов, как и монтаж, проходит быстро и без проблем.

Преимущества и недостатки

3) Цветной дисплей с высоким качеством изображения и разрешением;

4) Три режима сканирования с разными частотами;

5) Высокочувствительный GPS-модуль для качественной работы;

6) Простое и понятное меню в использовании;

7) Множество полезных функций.

Существенных недостатков у модели не отмечается. Она считается универсальной и многофункциональной. Может работать в разных погодных условиях, в пресной и солёной воде. Прекрасно подходит для профессиональной рыбалки на любых водоёмах.

Garmin Echomap UHD 73sv с датчиком GT56UHD-TM

•
•
•
•
•

Основные особенности Garmin Echomap UHD 73sv

1. Удобное управление через дополненный кнопками быстрого доступа яркий сенсорный экран с диагональю 7′ и разрешением 480х800 пикселей.
2. В комплект входит датчик GT56UHD-TM, включающий в себя классический эхолот c CHIRP (150-240кГц), нижнее сканирование CHIRP UHD ClearVü (455/800/1000кГц) и боковое сканирование CHIRP Side Vü (455/800/1000кГц).
3. Имеется возможность подключения к Garmin Echomap UHD 73sv впередсмотрящего датчика Panoptix ™ Livescope System (приобретается отдельно). Этот датчик позволяет следить за перемещением рыбы под лодкой в реальном времени
4. Прибор поддерживает сеть NMEA2000, с помощью которой можно управлять носовым электромотором, выводить на экран данные с подвесного мотора и дополнительных датчиков.
5. Прибор поддерживает карты глубин в формате Bluechart G2 Vision.
6. Прямо во время рыбалки Echomap UHD 73sv строит карту глубины по данным эхолота (QuickDraw Contours), это не требует от владельца никаких дополнительных знаний, и это бесплатно.
7. Встроенный блок Wi-Fi ® позволяет связываться со смартфоном через бесплатное приложение ActiveCaptain™, обновлять прошивку, загружать и выгружать карты QuickDraw, обмениваться точками, треками напрямую с другими приборами серии Echomap Plus, Echomap UHD, GPSMap и Striker Plus (у Striker Plus только с приборами с WiFi).

Комплектация Garmin Echomap UHD 73sv

1. Garmin ECHOMAP UHD 73sv;

2. Подставка с вертикальной и горизонтальной регулировкой и разъемами под кабели;

3. Защитная крышка;

4. Кабель питания и передачи данных NMEA-0183;

5. Ферритовый фильтр;

6. Датчик GT56UHD-TM с комплектами крепежа на транец и на электромотор;

7. Комплект прокладок для врезки в приборную панель;

8. Документация (на фото не показана);

9. Коробка (на фото не показана).

Внимание! На фото показана комплектация Echomap UHD 93sv. Комплектация 73sv ничем не отличается, кроме размера дисплея, крышки и подставки.

Garmin Echomap UHD 73sv — это эхолот-картплоттер с ярким сенсорным экраном с диагональю 7». В комплект поставки входит датчик GT56UHD-TM, в нем есть классический эхолот с CHIRP (до 245м), нижний обзор Clear Vü с CHIRP (до 122м) и боковой обзор SideVü с CHIRP (до 152м). К картплоттеру Garmin Echomap UHD 73sv можно подключить датчик Panoptix Livescope System. Прямо во время рыбалки прибор может создавать карту глубины по результатам собственных промеров (Quickdraw Contours) с шагом изобат до 30 см. С помощью встроенного модуля Wi-Fi можно соединяться со смартфоном, и через приложение Active Captain получать доступ к OneChart, через который можно приобретать и скачивать новые карты. Кроме того, ActiveCaptain дает доступ к умным уведомлениям (сообщения со смартфона на экране Echomap), сообществу ActiveCaptain. Через модуль WiFi возможен прямой обмен точками, треками, картами с совместимыми эхолотами от Gаrmin.

Технология CHIRP — ваши преимущества

В сонаре картплоттера Garmin Echomap UHD 73sv используется технология CHIRP. Благодаря этой технологии на экране появляется очень детальное изображение с великолепным разделением целей. Кроме того, прибор поддерживает множество датчиков, как от Garmin, так и от сторонних производителей, в том числе датчиков, встроенных в троллинговые электромоторы от Minnkota и Motorguide.

Нижнее сканирование ClearVü и боковое сканирование SideVü™

Нижнее сканирование ClearVü UHD дает вам практически фотографическое изображение предметов, находящихся непосредственно под лодкой. Боковое сканирование SideVü™ UHD дает детальное изображение того, что находится по бокам. Все предметы на дне и рыба будут четко видны.

Функция QuickDraw Contours для создания собственных карт глубин

С помощью функции QuickDrawContours можно строить карты глубин водоема прямо во время рыбалки. При желании, через встроенный WiFi можно поделиться этими картами с участниками сообщества QuickDraw, также можно закачать в свой прибор карты из этого сообщества.

Будьте на связи с приложением ActiveCaptain

Garmin разработал бесплатное приложение ActiveCaptain (доступно как для iOS, так и для Android), с помощью которого можно связать любой картплоттер серии Garmin Echomap UHD и смартфон. Это открывает дополнительные возможности для владельца: обновление прошивки, закачка карт, отображение на экране картплоттера текстовых сообщений и уведомлений о вызовах.

Наблюдайте за движениями рыбы под лодкой в реальном времени

Garmin Echomap UHD 73sv поддерживает датчик Panoptix, с помощью которого можно наблюдать за движением рыб и приманки рядом с лодкой (до 30 метров) в реальном времени.

Поддержка сети NMEA 2000®

Garmin ECHOMAP UHD 73sv поддерживает сеть NMEA 2000, с помощью которой можно подключать к картплоттеру электрический мотор, дополнительные датчики, аудиосистему FUSION-LINK™, автопилот и т.д.

Хотите купить эхолот-картплоттер Garmin Echomap UHD 73sv по лучшей цене? Жмите на кнопку «В корзину» и оформляйте заказ.

Другие названия прибора: Гармин Эхомап Ю-Эйч-Ди 73св

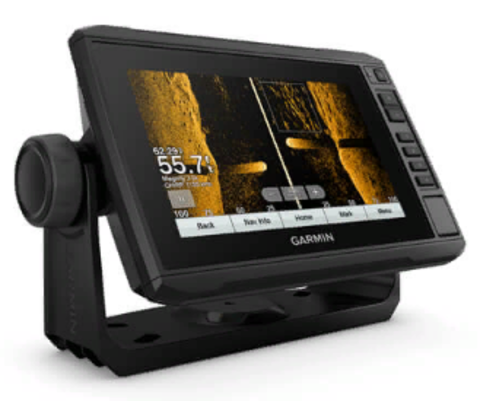

Картплоттер Garmin ECHOMAP ™ UHD 73sv с датчиком GT54UHD-TM

•
•
•
•
•

Данный товар является крупногабаритным, либо весит
более 4 кг. Менеджер нашего магазина отдельно сделает расчет доставки по Вашей просьбе и подберет оптимальный тариф.

Расчет стоимости и сроков доставки в регионы РФ и СНГ

Москва

Доставка по Москве,
бесплатно до 4 кг, от 3500 руб., до МКАД.

Самовывоз в Москве.

м. Парк Победы,
ул. Неверовского 9 офис 203
График работы:
пн-пт 10:00-18:00
сб-вс 10:00-17:00

Функции и особенности

9-дюймовый картплоттер с сенсорным экраном оснащен быстросъемным креплением под залог и датчиком для сканирующего сонара сверхвысокой четкости и традиционного сонара CHIRP.

СОНАР ПОДДЕРЖКА
Этот картплоттер поддерживает различные датчики Garmin (продаются отдельно), включая сканирующую гидролокаторную систему Panoptix LiveScope ™ , которая позволяет видеть все вокруг вашей лодки в режиме реального времени.

ДОПОЛНИТЕЛЬНАЯ ПАНЕЛЬ ПРЕОБРАЗОВАТЕЛЯ
Выберите комплект преобразователей, чтобы добавить преобразователь GT54 для сканирующих сонаров Ultra High-Definition ClearVü и SideVü, которые показывают кристально чистые изображения ниже и вокруг вашей лодки. Кроме того, вы получаете традиционный широкоугольный гидролокатор CHIRP компании Garmin для заметного разделения целей.

PRELOADED MAPPING
Испытайте беспрецедентный охват и детализацию с предварительно загруженными внутренними картами LakeVüg3 с интегрированными данными Navionics®, которые охватывают более 17 000 озер с контурами до 1 дюйма.

КОНТУРЫ QUICKDRAW
Создание персонализированных карт рыбалки на экране с 1 ‘контурами. Сохраните данные для себя или поделитесь ими с сообществом Quickdraw в Garmin Connect ™.

NMEA 2000® И NMEA 0183 СЕТИ
Подключайтесь к автопилотам, цифровым коммутаторам, погоде, аудиосистеме FUSION-Link ™, мультимедиа, VHF, AIS и многому другому на одном экране.

ACTIVECAPTAIN® APP
Встроенное подключение Wi-Fi® сочетается с бесплатным мобильным приложением « все в одном» для доступа к функции OneChart ™, интеллектуальным уведомлениям, обновлениям программного обеспечения, данным сообщества Garmin Quickdraw ™ и многим другим.

ОБМЕН ДАННЫМИ С СОВМЕСТИМЫМИ УСТРОЙСТВАМИ
Если на вашей лодке установлено несколько совместимых устройств ECHOMAP UHD или ECHOMAP Ultra , вы можете обмениваться такой информацией, как гидролокатор, пользовательские данные и графики, среди них (только модели 7 ”и 9”).

FORCE ™ TROLLING MOTOR СОВМЕСТИМОСТЬ
Возьмите под свой контроль наиболее мощного и эффективного троллинг двигателя доступного 2 , маршрут его путевые точки, по следам и больше с экрана картплоттера.

• ФИЗИЧЕСКИЕ РАЗМЕРЫ 9,8 «х 5,5» х 2,0 «(25 х 13,9 х 5,1 см)
• РАЗМЕР ДИСПЛЕЯ 6,1 «х 3,4»; 7,0 «диагональ (15,5 х 8,6 см; диагональ 17,8 см)
• РАЗРЕШЕНИЕ ЭКРАНА 400 х 800 пикселей
• ТИП ДИСПЛЕЯ WVGA дисплей
• ВЕС 1,7 фунта (0,77 кг)
• РЕЙТИНГ ВОДЫ IPX7
• ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ 15W
• АНТЕННА Внутренний или внешний по NMEA 2000
• ВАРИАНТЫ МОНТАЖА Залог или приток
• ПРИЕМНИК 5 Гц
• ПОРТЫ GARMIN MARINE NETWORK ™ 1 порт Panoptix ™
• ПРЕДУСТАНОВЛЕННЫЕ КАРТЫ
• LakeVü g3 (внутренние карты)
• ПРИНИМАЕТ КАРТЫ ДАННЫХ 1 карта microSD ™; Максимальный размер 32 ГБ
• WAYPOINTS 5000
• МАРШРУТЫ 100
• ЖУРНАЛ ТРЕКОВ 50000 баллов; 50 сохраненных треков
• ТАБЛИЦЫ ПРИЛИВА
• GARMIN SONAR СОВМЕСТИМЫЙ
• ПОДДЕРЖИВАЕТ AIS (ОТСЛЕЖИВАЕТ МЕСТОПОЛОЖЕНИЕ ЦЕЛЕВЫХ КОРАБЛЕЙ)
• ПОДДЕРЖИВАЕТ DSC (ОТОБРАЖАЕТ ДАННЫЕ О МЕСТОПОЛОЖЕНИИ ОТ РАДИОСТАНЦИИ VHF С ПОДДЕРЖКОЙ DSC)
• ПОДДЕРЖКА СОНАРА GCV ™ BLACK BOX
• ACTIVECAPTAIN СОВМЕСТИМЫЙ
• ПАРУСНЫЙ СПОРТ
• ДВУХЧАСТОТНЫЙ (50/200 КГЦ) ЭХОЛОТ
• ДВУХЛУЧЕВОЙ (77/200 КГЦ) ЭХОЛОТ
• МОЩНОСТЬ ПЕРЕДАЧИ 500 Вт (RMS) / 4000 Вт (от пика к пику)
• CHIRP ТЕХНОЛОГИЯ ГИДРОЛОКАТОРА Да (встроенный)
• CLEARVÜ Да с чирпом (встроенным)
• SIDEVÜ Да с чирпом (встроенным)
• МАКСИМАЛЬНАЯ ГЛУБИНА 2300 футов при 77 кГц, пресная вода, 1100 футов при 77 кГц, соленая вода (глубина зависит от типа дна и других условий воды)
• БЛОКИРОВКА СНИЗУ (ПОКАЗЫВАЕТ ВОЗВРАТ СНИЗУ ВВЕРХ)
• ЖУРНАЛ И ГРАФИК ТЕМПЕРАТУРЫ ВОДЫ
• ЗАПИСЬ СОНАРА
• ПЕРЕМОТКА ИСТОРИИ СОНАРА
• NMEA 2000® СОВМЕСТИМЫЙ
• НОМЕРА ВЫВОДОВ ПРЕОБРАЗОВАТЕЛЯ 12
• NMEA 0183 ВХОДНЫЕ ПОРТЫ 1
• NMEA 0183 ВЫХОДНЫЕ ПОРТЫ 1
• ПОРТЫ ВИДЕОВХОДА Нет
• ПОРТЫ ВЫВОДА ВИДЕО Нет
• БЕСПРОВОДНАЯ СВЯЗЬ да

• ECHOMAP UHD 73sv с LakeVü g3
• GT54UHD-TM преобразователь
• Кабель питания / данных
• Наклонное / поворотное крепление с быстросъемным держателем
• Заподлицо
• Защитное покрытие
• Аппаратные средства
• Документация
