Приложение 4. Электричество в рыболовстве

Проводившиеся длительное время исследования действия на рыбу электрического тока открыли много интересных особенностей и позволили создать несколько методов электрического рыболовства.

Хотя применение электрического тока в спортивном рыболовстве не допускается, однако в наши дни в это положение вносятся некоторые изменения. В настоящей главе мы кратко расскажем о том, как электрический ток стали применять в промысловом рыболовстве и рыбоводстве.

Действие электрического тока на рыбу объясняется различной электрической проводимостью воды и тела рыбы: рыба оказывается своего рода проводником, соединяющим точки электрического поля с разными потенциалами. Электрический ток течет по этому проводнику от точки с более высоким к точке с более низким потенциалом. При этом сила протекающего тока пропорциональна длине рыбы.

Разность потенциалов между головой и хвостом рыбы называют «напряжением формы». Оно различно в морской и пресной воде: в морской воде несколько ниже, чем в пресной. Это объясняется более высокой электропроводностью морской воды, которая в несколько десятков раз превышает электропроводность пресной воды.

В зависимости от формы и величины тела рыбы, а также от того, в какой она находится воде — морской или пресной, — электрический ток вызывает разные реакции. В одних случаях рыба наркотизируется, в других — электрическое поле только отпугивает, вызывая у нее оборонительную реакцию. На этом последнем свойстве основано действие электрорыбозаградителей. Подмечено также, что очень слабое электрическое поле зачастую служит приманкой для рыб.

В настоящее время практически используются установки для электрического лова рыбы путем воздействия поля постоянного тока. Попадая в него, рыбы устремляются к аноду и наркотизируются. В таком оцепененном состоянии рыба всплывает на поверхность и ее легко подбирать конусной сетью или просто сачком.

Такие электроловильные аппараты, созданные Государственным научно-исследовательским институтом озерного и речного хозяйства, применяются в ряде небольших пресных водоемов для массового облова сорной рыбы, чтобы приготовить их для разведения там ценных промысловых рыб.

Следует сказать, что действие электричества при таких методах электролова совершенно безвредно для рыбы. Через некоторое время электронаркоз проходит, и рыба опять оживает. Это дает возможность вылавливать этим способом не только сорную рыбу, но также и подросшую в этих водоемах ценную промысловую рыбу.

Успешно применяется электрический ток также для промыслового лова рыбы в реке путем втягивания оглушенных током рыб в раструб рыбонасоса. Такие установки имеются у нас на реках Камчатки. Используют их при массовом ходе лососевых рыб в реке. Оглушенная рыба сплошным потоком вытягивается рыбонасосом прямо на причал, а затем конвейером подается непосредственно на разделку и обработку в аппараты рыбоконсервной фабрики.

Несколько иначе дело обстоит в море. Морская вода имеет более высокую электропроводность, чем пресная. В ее растворе много солей различных металлов, среди которых наиболее важную роль играет хлористый натрий. Поэтому электрический лов в море представляет несколько более сложную техническую проблему, хотя основные принципы остаются теми же.

Исследованиями в морях удалось установить, что электрический ток, даже более сильный, чем применяющийся на речных промыслах, не глушит полностью морскую рыбу (сельдь, треску), а только заставляет ее идти к одному из электродов. У морских рыб был обнаружен так называемый положительный электротаксис, в отличие от отрицательного электротаксиса речных рыб, которые либо глушатся током и всплывают на поверхность водоема, либо стремятся уйти из электрического поля между электродами.

Видимо, морская рыба, в отличие от пресноводной, привыкла к существующим в море электромагнитным токам Земли и выработала по отношению к ним соответствующие оборонительные рефлексы.

Эта особенность действия электрического тока на рыб в морской воде, под действием которого оглушенная рыба не всплывает, а только привлекается к электроду, делает особенно удобным применение рыбонасоса, устанавливаемого вблизи опущенных в море электродов (рис. 141).

Рис. 141. Схема действия электродов и рыбонасоса

Электрод может ставиться перед входом в трал при тралении рыбы или выстреливаться к месту предполагаемого нахождения косяка рыбы. Подтягивая его затем, можно подвести рыбу к раструбу рыбонасоса или вылавливать ее сетными орудиями лова (рис. 142).

Рис. 142. Электрод выстреливается и, привлекая рыб, подводит их к судну

Применение рыбонасоса в морских условиях успешно проводится и при привлечении рыб электросветом умеренной яркости. Так ловят, например, черноморскую ставриду и дальневосточную сайру. Совместные действия электросветильника и рыбонасоса дают обычно большие уловы этих ценных промысловых рыб.

Интересным видом электрического рыболовства является лов крупных рыб или морских зверей с помощью электроудочки, создающей кратковременные импульсы постоянного тока с длинными паузами между ними. Такой вид тока оказывает особенно сильное физиологическое воздействие при сравнительно низком действительном значении. Этот способ электролова получил уже большое распространение, особенно при промысловом лове в море тунцов.

Лов на удочку особенно крупных рыб моря, таких, как тунцы, марлины (парус-рыбы), меч-рыбы, акулы, а также морских зверей — дельфинов, белух, нерп — встречает трудности не столько в том, чтобы поймать их на рыболовный крючок, а в том, чтобы овладеть рыбой.

В промысловом лове больших рыб важна быстрота и массовость лова, а это затруднительно из-за сложности овладения попавшейся на крючок крупной и сопротивляющейся добычей. При лове тунцов, который проводился главным образом на специальную промысловую удочку (до 85% мировой добычи), из-за этих трудностей примерно половина рыб, схвативших рыболовный крючок, срывалась. А для того чтобы овладеть подведенной к борту судна пойманной большой рыбой, приходилось захватывать ее баграми, крюками, гарпунами и подобными острыми инструментами. В результате тело рыбы рвалось, зачастую вырывались целые его куски, она сильно кровоточила. И так как не всегда удавалось овладеть рыбой, многие из них, сильно израненные, искалеченные, срывались с рыболовного крючка и уходили обратно в море, где обычно делались жертвами акул.

Для большего успеха в лове тунцов и подобных крупных и сильных рыб, а также и морских зверей стали применять электроудочку с импульсным электротоком. Леса этой удочки состоит из изолированного провода, по которому проходит электрический ток к крючку, являющемуся анодом. В качестве другого электрода применяется плоская металлическая пластина, прикрепляемая к корпусу судна, ниже его ватерлинии (т. е. она должна находиться в воде). Леса снабжается специальным поплавком. В момент поклёвки поплавок тонет и замыкает электрическую цепь, в результате чего схвативший приманку хищник оказывается между двумя электродами- корпусом судна и удочкой. Электроток в течение 20-40 сек. оглушает рыбу, она перестает тянуть лесу, и поплавок всплывает и тем отключает электроток. Воздействие тока происходит только на рыбу, схватившую крючок, и не захватывает окружающих рыб и других животных (рис. 143).

Рис. 143. Схема лова крупной рыбы на импульсную электроудочку

Применение электроудочки с импульсным электротоком в лове тунцов показало ее большое преимущество по сравнению с обычной промысловой удочкой. Пользование этой электроснастью сократило срывы попавшихся на крючок удочек больших тунцов, очень упростило овладение большими рыбами и подъем их на борт.

Для таких удочек используется обычное судовое электропитание, но некоторые зарубежные фирмы стали выпускать электроудочки с портативным, ранцевым электропитанием, что делает такую снасть удобной и доступной также для спортивной ловли крупных морских рыб и зверей. Некоторые зарубежные клубы акулоловов уже применяют электроудочку для спортивной охоты на больших акул.

В наших морях немало также акул, поедающих громадные количества ценных промысловых рыб (в том числе осетровых и лососевых), и было бы целесообразно использовать у нас импульсную электроудочку в спортивных охотах на этих крупных хищников, приносящих большой вред рыбам советских морей.

Наряду с различными видами промыслового электролова рыбы за последнее время наметились и оригинальные методы применения электротока в спортивном рыболовстве.

Если слабый электрический ток, действуя как легкий раздражитель, может привлекать рыб, это дает основание к поискам рыболовных приманок, которые сами создают вокруг себя слабое электрополе под воздействием электромагнитных полей Земли в морях и тем привлекают к себе рыб. Такими веществами оказались, например, электреты.

Электрет — это постоянно наэлектризованный диэлектрик, несущий на одной стороне положительный, на другой — отрицательный заряд и способный создавать электрическое поле в окружающем его пространстве, которое может сохраняться в течение весьма длительного времени.

Материалами для электретов служат самые разнообразные вещества. Особенно хороши полиметилметакрилат, поливинилацетат, полиамидная смола, асфальт, эбонит, пчелиный воск, слюда и другие вещества.

Если электрет использовать для рыболовной приманки в морской воде, то такая блесна «электрета» под воздействием электромагнитных сил Земли сможет создавать вокруг себя электромагнитное поле, которое, действуя как слабый раздражитель, видимо, привлекает рыб (рис. 144).

Рис. 144. Рыболовная блесна ‘электрета’

Создает вокруг себя слабое электрополе и блесна «электрина». Она состоит из двух пластинок из разных металлов — меди и цинка, — спрессованных между собой (рис. 145). В воде, и особенно в морской, которая, как известно, обладает повышенной электропроводимостью, между этими пластинками возникает слабое электрополе, которое рыбы улавливают и привлекаются.

Рис. 145. Рыболовная блесна ‘электрина’

Проведенные автором опытные ловли рыб в море на блесны «электрета» и «электрина» в большинстве случаев показали положительные результаты, значительно более эффективно привлекали рыб, чем вместе с ними испытывавшиеся различные рыболовные блесны. Но нужны еще более тщательные исследования, чтобы внести полную ясность в эти новые интересные возможности применения электричества в спортивном рыболовстве.

Способ применения электротока в спортивной ловле рыбы предложен Н. Поляковым и А. Ермаковым (1965).

Они сконструировали удочку, в которой, с помощью электрической энергии от батарейки карманного фонаря, могут создаваться вибрации конца удилища, что заставляет и рыболовную приманку в воде также вибрировать. Появляющиеся в результате этого волновые колебания далеко расходятся и привлекают рыб.

Для создания такой удочки использована обычная современная зимняя удочка. Она имеет следующие детали (рис. 146): реле РКМ, два конденсатора, переменное сопротивление и корпус, который одновременно является ручкой удочки. Электропитание дает батарейка карманного фонаря (КБС-Л-0,5). Потребляемый ток — в пределах 20-25 ма. Основной деталью является электромагнитное реле с сопротивлением обмотки, равным 40-50 ом. Число витков провода ПЭЛ-0,18 равно 800. Авторы использовали готовое реле РКМ. Для этого в нем произведены некоторые переделки: группа контактов, состоящая из шести пар, удалена и взамен установлена одна пара. Один из этих контактов припаян на якоре реле, второй контакт винтом крепится к скобе реле. Для этого используется одно из отверстий с резьбой, служивших ранее для закрепления контактной группы реле. Второй контакт должен быть изолирован от корпуса реле с помощью изоляционных прокладок (текстолит, гетинакс и др.). Чтобы закрепить хлыстик удочки, в якоре реле надо высверлить отверстие, нарезать резьбу и установить соответствующий винт.

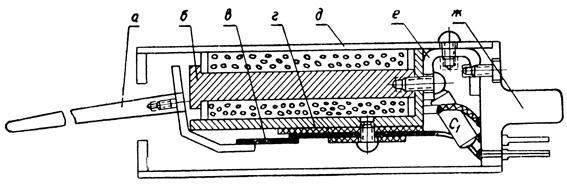

Рис. 146. Электрическая удочка: а — хлыстик; б — реле РКМ; в — первый контакт; г — второй контакт; д — корпус; е — скоба; ж — цоколь от радиолампы

Монтаж удочки производится согласно схеме, показанной на рис. 147. С целью уменьшения веса и размера удочки батарейка, питающая ее, вместе с конденсатором C₂ и переменным сопротивлением R монтируется в отдельной коробке, которая соединяется с удочкой при помощи гибкого трехжильного провода, заканчивающегося соединительной колодкой, в качестве которой использована панелька от радиолампы. Провод, идущий от блока питания, во время рыбной ловли может быть пропущен через рукав пальто рыболова, а сама коробка помещается в кармане. Реле вместе с конденсатором при помощи скобы устанавливается в корпусе удочки. К скобе крепится и цоколь от радиолампы, посредством которого осуществляется контакт с колодкой на проводе, идущем от блока питания. Число колебаний «мормышки» и их амплитуду несложно регулировать.

Рис. 147. Электрическая схема удочки

Несколько иного вида электрическую виброудочку сконструировали Н. Ушаков и А. Борисов (1965). Устройство ее таково (рис. 148).

Рис. 148. Электрическая виброудочка

Из-за дисбаланса 1 на оси вращения маленького электромоторчика микроэлектродвигателя «ДП-4» 2, укрепленного на пружинящей пластинке 3, возникает биение, приводящее к колебательным движениям кончика удочки. Электромоторчик «ДП-4» выпускается для игрушек, его можно приобрести во многих магазинах.

К пружинящей пластинке припаяна трубка 4 для крепления хлорвинилового хлыстика 5 с кивком 6. Передвижением латунной скобы 7 достигается изменение частоты и амплитуды колебаний. Изменять частоту колебаний можно также при помощи переменного сопротивления типа «ПП-3» на 20 ом в цепи электромотор — батарея. Окончательная настройка величины амплитуды колебаний производится увеличением или уменьшением длины кивка.

Электромоторчик питает одна или две электробатареи 8 типа 1,6ФМЦ-У-3,2 для карманного фонаря, утепленные войлоком 9 для предотвращения от замерзания. Деревянную колодку удочки 10 делают из двух половинок, скрепленных винтами.

В целях защиты подводного спортсмена от акул В. Старцев и А. Демьянов (1962) изобрели электрическое копье.

Копье представляет собой дюралевую трубку диаметром 35-40 мм и длиной около 1 м. С одной стороны трубка кончается герметической винипластовой ручкой, с другой — головкой-замыкателем. Внутри копья смонтирована электрическая схема, которая состоит из нескольких батареек, в сумме дающих напряжение 10-20 в, импульсного трансформатора, повышающего напряжение до 2-3 тыс. в и конденсатора емкостью 800 мкф.

Как только копье коснется акулы, замкнутся контакты, и хищника поразит разряд конденсатора. Если акулу и не убьет, то сильно оглушит и отпугнет. Заряда батареек, вложенных в копье, хватает на 500 выстрелов. Мощность каждого выстрела 10-15 квт. Для автоматической перезарядки достаточно всего лишь нескольких секунд. Будучи поставлено на предохранитель, копье превращается в удобную опору, щуп, помогающий подводному спортсмену обследовать всякие узкости, гроты, расщелины. Новое оружие, стреляющее молниями, делает охоту подводного спортсмена в морях, где могут встречаться опасные хищники, более безопасной.

Электроток в современном морском спортивном рыболовстве используют и в портативном, переносном эхолоте или эхолоте-рыбоискателе. В настоящее время для поисков рыбы в неглубоких водоемах успешно применяется шлюпочный эхолот «Язь», получающий электропитание от аккумулятора. Обнаруживаемые этим эхолотом в воде рыбы отмечаются на ленте самописца. Однако из-за громоздкости этот эхолот мало пригоден рыболову-спортсмену. Более удобны такие небольшие переносные эхолоты, как «Огонек» (рис. 149) и подобный ему эхолот «Налим». Они получают электропитание от батарейки карманного электрического фонаря. Но оба эти эхолота показали себя хорошо только в промерных работах. Как рыбоискатели они в настоящем их виде недостаточно удачны, так как представляют собой лишь проблесковый индикатор в его простейшей схеме.

Рис. 149. Портативный эхолот ‘Огонек’
