Бамбуковый спиннинг своими руками

Изготовление спиннингового удилища из клееного бамбука в 6 гранок желаемой длины и грузоподъемности —не такое сложное и трудное дело, чтобы рыболов не мог с ним справиться. Конечно, для выполнения этой работы потребуется некоторый инструмент и несложные приспособления, которые придется сделать самому или заказать; потребуется также материал: бамбук, пробки, трубки и т. п. Чем лучше, т. е. прочнее, эластичнее и легче материал, тем совершеннее будет удилище.

Хорошим материалом мог бы служить наш кавказский бамбук, если бы его специально для этой цели заготовить, т. е. своевременно (в 3—5-летнем возрасте) срезать с корня и известным образом обработать. Одним из процессов обработки является пропарка под давлением 2—3 атм.: не разрушая крепости волокон бамбука, пропарка выщелачивает из него сок и некоторые отложения, задерживающие высыхание древесины. После пропарки и правильной промывки бамбук становится более прочным и упругим.

В большинстве случаев для изготовления удилища применяют бамбуковые шесты, употребляемые легкоатлетами для прыжков в высоту, а если возможно, получают нужный сорт бамбука с Кавказа — из Батумского, Чаквинского или другого питомника. Лучшими сортами кавказского бамбука считаются “Аоме-мадаке”, “Мадаке” и “Моссо”, имеющие ствол с более толстыми стенками.

Из бамбуковых шестов следует выбрать тот, у которого толщина стенок будет достаточной для того, чтобы вышел комель удилища, а верхний слой под эмалью — возможно темнее. Чтобы проверить цвет верхнего слоя, острым ножом срезают (поперек) кусочек бамбука, после чего становятся хорошо видны темные точки, расположенные тем гуще, чем ближе они к эмали. Чем больше таких точек в верхнем слое, чем они маслянистее, тем бамбук прочнее и эластичнее.

Для изготовления удилища нужен бамбук темножелтого цвета с коричневым оттенком, достаточно сухой. При изломе бамбука должны получаться длинные усики от постепенно надламывающихся слоев, а не короткие слоевые усики, получающиеся при единовременном переломе “напрочь” (рис. 97). Бамбук, внутри которого есть плесень (грибки), для изготовления удилища мало пригоден. Бамбук должен быть хорошо высушен у печки, у батареи водяного отопления и, в крайнем случае, при комнатной температуре. Просушивать лучше не целый шест, а наколотые на него (вдоль) По слоям планки. Не следует сушить его над горящим огнем, так как при такой сушке бамбук может подгореть, отчего он станет очень хрупким.

Следует иметь в виду, что мездра (внутренний белый и пористый слой) бамбука абсолютно не пригодна для удилища, и чем меньше ее будет в нем, тем удилище будет лучше. Не рекомендуется брать для работы самый комель бамбука, имеющий более извилистое строение волокон; лучше брать бамбук, отступя на 1 м от комля или несколько больше. Обычно оба колена удилища изготовляются из одного и того же бамбукового шеста, а не из разных.

Качество бамбука значительно улучшится, если удастся его просушить (закалить) в специальной печи при температуре 80—90° в течение 30—50 минут. Такую печь не сложно сделать самому: обмотать по асбесту металлическую трубку спиралью от обычной электроплитки, трубку при работе закрывать крышкой с небольшим .отверстием в ней для выхода пара.

Перед началом работы надо проверить бамбук — испытать его на изгиб. Для этого выпиливают из бамбука небольшую планку, очищают ее от эмали, гнут и затем дают ей выпрямиться. Чем ближе выпрямляющаяся планка подойдет к положению, которое она имела до изгиба, тем лучше будет, удилище.

Удилище можно строить или по собственному расчету, или по какому-нибудь хорошему образцу. При изготовлении удилища по образцу необходимо знать, какой склейки образец (одинарной — в 6 гранок или двойной — в 12 гранок) и есть ли у него стальной стержень.

Копирование образца, склеенного из 6 гранок, сводится к точному соблюдению размеров поперечного сечения колен удилища, длины образца, а также оснащения его. Если же образец склеен в 12 гранок и к тому же еще имеет стальной стержень, то копировка его трудно выполнима, так как невозможно точно или даже близко к оригиналу передать грузоподъемность 12 гранок и стального стержня в те 6 гранок, из которых рыболов строит удилище. Приходится или отказаться от такого образца, или скопировать его с малой надеждой на успех.

Автор не преследует здесь цели научить рыболова строить удилища по математически правильному расчету и поэтому указывает лишь размеры и простейшие способы построения удилищ с прямым конусом. Образцы таких удилищ при проверке оказались работоспособными, не тяжелыми, обладающими достаточной грузоподъемностью и хорошим строем.

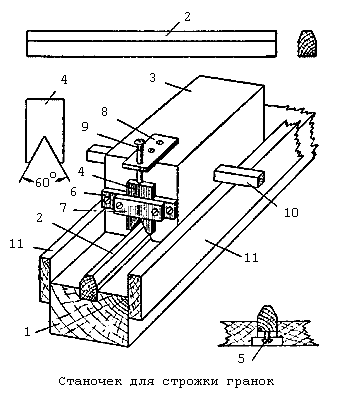

Для строжки гранок необходимы следующие элементарные приспособления (рис. 98):

1. Брусок из сухой твердой древесины 1, выстроганный под угольник с трех сторон, размером 6—8 см, с пазом по центру во всю длину. Ширина паза должна быть равной 2 см (рейка 2), глубина — 2 см. Длина бруска должна превышать на 10—15 см длину одного из колен проектируемого удилища.
2. Рейка 2 деревянная длиной, превышающей длину бруска 1 на 5—8 см, и размером 2 X 3 см. Таких реек лучше иметь две: одну для строжки гранок комлевого колена, другую для гранок верхнего колена.
3. Станочек 3, изготовленный из древесины и нескольких металлических деталей.
4. Два стальных (каленых) резца 4 с прорезью в 60°: один для черновой строжки, другой, более точный,— для окончательной отделки гранок. Наружный край резца должен быть режущим и остро заточенным. Резец можно изготовить разъемным, что облегчит его заточку. В этом случае конструкцию крепления придется изменить.
5. Для регулирования подъема и опускания рейки 2 в брусок 1 в последний с нижней стороны ввертывают 4—5 винтов 5 с механической резьбой диаметром 6—8 мм. Винты служат основанием упора рейки; поэтому крепление их в бруске должно быть прочным. Головки винтов не должны выходить наружу.

Основание станочка 3 состоит из бруска плотной древесины (березы, бука и т. п.) размером 70 X 80 X 250 мм. К торцу бруска с одной стороны прикрепляется металлическая планка 6, к ней другой планочкой 7 прикрепляется стальной резец 4. Чтобы резец 4 не отклонялся в стороны во время строжки, в планочке 7 делают небольшое углубление в ширину резца 4.

Сверху бруска 3 прикрепляется металлическая пластинка 8 с ввернутым в нее винтом 9, предназначенным для регулирования резца 4. Сбоку бруска делается сквозное отверстие для ручки 10.

Станочек можно сделать и без ручки 10; в этом случае строгать им придется, как столярным рубанком.

Для устойчивости и плавности движения станочка во время строжки гранок к нему прикрепляют кусок свинца достаточного веса.

По бокам бруска 1 привертывают деревянные планки 11, которые должны быть выше бруска на 10—15 мм. Эти планки будут служить направлением для станочка. Ручка 10 не должна прикасаться к ребрам планочки 11.

При изготовлении станочка следует обратить внимание на следующее: станочек не должен болтаться на бруске по сторонам, а должен свободно передвигаться, плотно прикасаясь к бокам планочек 11, и быть возможно более низким.

Для резца пригоден шаблон, имеющий прорез в 60° и употребляемый при слесарной работе.

Металлические детали 4, 6, 7, 8 и 9 должны быть достаточно прочными с тем, чтобы при строжке гранок они не деформировались.

От заготовленного бамбукового шеста отрезают кусок длиной несколько больше длины будущего колена удилища. Отрезок этот раскалывают (или распиливают) на гранки, которые подстрагивают с боков до нужной ширины. Имеющиеся на внутренней стороне бамбука утолщения от узлов необходимо, как малоценные, ровно спилить; с наружными же поступают так: если видимый по долевому разрезу слой волокон бамбука сравнительно прям и спилка выступающего наружного узла их не затронет, то узлы можно спилить; если же волокна глубоко вдаются в узел и спилка нарушит их, то узлы лучше впрессовать, предварительно слегка запилив острую кромку. Прессовка достигается путем зажима разогретой гранки в тисках и т. п.

При отсутствии каких-либо приспособлений для прессовки утолщения с обеих сторон спиливают напильником. Последний способ хуже, так как он ослабляет бамбук в месте спиливания утолщений.

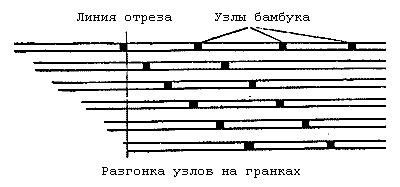

После этого гранки надо выправить, нагревая их на горячем воздухе (над керосинкой, газом, над горячими углями или над спиртовой лампочкой) и не допуская обугливания в месте нагрева. Выправленные гранки надо разложить так, чтобы узлы на соседних гранках не совпадали один с другим. “Разгонка” узлов нужна для того, чтобы склеенное колено имело большую прочность и более правильный изгиб. После разгонки узлов гранки метят по порядку (это необходимо для сборки при склейке), а также линиями — для удаления в будущем лишних концов, отрезаемых только после строжки (рис. 99).

Приспособление для строжки гранок (см. рис. 98) подготовляется путем укрепления на первом бруске 1 по его центру (в пазу) рейки 2 и установки на этот же брусок станочка 3 с неподвижно укрепленным резцом 4.

Рейка 2 черновым резцом сострагивается так, чтобы у нее осталась ровная поверхность шириной, равной ширине гранки. Чтобы рейка 2 и бамбуковая гранка не передвигались во время строжки, их необходимо закрепить любым надежным креплением.

Строжку бамбуковой гранки, неподвижно укрепленной на рейке, начинают от отметки (линия будущего отреза). При этом рейку устанавливают с таким расчетом, чтобы поверхность ее на обоих концах не доходила до вершины прорези резца на нужное количество миллиметров. Например, если один конец рейки 2 будет отстоять от вершины прорези резца на 2 мм, а другой (нижний) — на 7 мм, то толщина выстроганной гранки в одном конце будет 2 мм, а в другом — 7 мм. Таким образом, если хотят склеить колено, вершина которого будет иметь 5 мм, а комель — 1 мм, то высокий конец конусной рейки должен отстоять от вершины прорези резца на 2’/2 мм, а низкий — на 5’/2 мм.

Строжку производят от низкого конца рейки к высокому, передвигая станочек вдоль по бруску и срезая (со стороны мездры) положенный на рейку бамбук. В начале строжки резец устанавливают так, чтобы, передвигая станочек несколько раз, им можно было срезать слой не более 1 мм; после того как первый слой будет срезан, резец опускают ниже. Так, постепенно опуская все ниже и ниже, доводят резец до окончательного его положения. Сильно нажимать на станочек во время строжки не следует. Вначале выстрагивают гранки “начерно”, а потом другим резцом доканчивают с большой точностью “начисто”.

Приводим ниже два размера двуручных двухколенных удилищ, обладающих неплохим строем и пригодных для ловли рыбы весом до 10—12 кг; однако они не могут удовлетворить запросы всех спиннингистов, поэтому возможны отступления от них в ту или другую сторону.

Длина первого (готового и собранного) удилища — З м. Сечение комлевого колена у буфера— 16 мм и вверху— 11 мм. Сечение верхнего колена внизу — 11 мм, вверху — 5 мм.

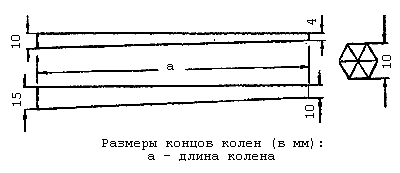

Длина второго удилища — 2,75 м. Сечение комлевого колена у буфера — 15 мм и вверху — 10 мм. Сечение верхнего колена внизу — 10 мм, вверху — 4 мм. Сечение обоих удилищ указано по плоскости шестигранника после окончательной отделки (рис. 100).

Удилища этих размеров обладают большой эластичностью и средней грузоподъемностью.

Более жесткие и грузоподъемные удилища имеют следующие размеры: длина — 2,75—2,80 м, поперечное сечение комлевого колена у буфера — 18 мм, вверху — 13 мм. Сечение верхнего колена внизу— 13 мм, вверху—5 мм. Другое удилище при длине в 3 м с поперечным сечением комлевого колена у буфера—20 мм, вверху— 15 мм; сечение верхнего колена внизу— 15 мм, вверху—5,5 мм.

Размеры одноручных удилищ: длина— 1,6 м, поперечное сечение комлевого колена у буфера — 12 мм, вверху — 9 мм, сечение верхнего колена внизу — 9 мм, вверху — 4 мм. При длине удилища в 1,75—1,8 м соответственно будет (в мм): 12Х10, 10Х4 15Х10, 10Х4,5

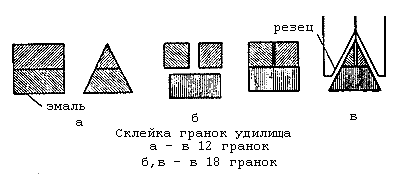

Лучшими считаются удилища двойной склейки, т. е. в 12 гранок. Такую склейку можно выполнить следующим образом.

Берут 12 гранок бамбука и после запрессовки или срезки узлов тщательно правят их, как указано выше, а затем подстрагивают с боков. После этого 6 гранок сострагивают со стороны мездры (фуганком) на конус примерно до следующих размеров: если сечение комлевого конца колена намечено в 20 мм, а сечение верхнего—в 12 мм, то толщина гранки должна быть у комля 5 мм, а у верхнего конца 3 мм при соответствующей ширине.

Другие 6 гранок обрабатывают таким же образом и до тех же размеров, но у них надо строжкой выровнять и верхний эмалевый слой.

Гранку первой партии со стороны мездры и гранку второй партии со стороны эмалевого слоя смазывают клеем, после чего эти гранки сжимают возможно плотнее каким-либо прессом, стараясь не деформировать их. После окончательной просушки гранки строгают и обрабатывают, как указано выше (см. рис. 98). Труднее изготовить и склеить гранки верхнего колена, но при тщательной работе это вполне возможно.

Удилище, склеенное из 18 гранок, вследствие построения каждого сектора шестигранника из трех частей значительно лучше удилища двойной склейки. В каждом шестиграннике одна часть положена плашмя, а две части поставлены на ребро. Благодаря разному положению гранок, склеенных из лучшего, отборного материала, и их значительному количеству (18 шт.) готовое удилище приобретает относительно большую упругость при изгибах.

Гранки для этого удилища подготовляют так же, как и для удилища двойной склейки: их правят, выстрагивают до нужных размеров и склеивают. Сначала склеивают две гранки вместе верхними слоями. Просушив эту пару, сострагивают у нее ровно одно ребро и к нему приклеивают третью гранку. Дальше работа идет так же, как при обычной склейке, но при строжке необходимо следить за тем, чтобы линия склейки гранок, поставленных на ребро, проходила по центру прорези резца (рис. 101).

При изготовлении удилища не надо преследовать цель придать ему какую-то “рекордную” грузоподъемность: этого от нормального удилища совсем не требуется. Грузоподъемность его должна быть такой, чтобы имелась возможность сделать заброс приманки (блесны и грузки) достаточного веса. Излишняя грузоподъемность только вредит, повышая вес удилища и уменьшая его гибкость.

Удилище, достаточно гибкое, способно выдержать значительную нагрузку. Когда поймана крупная рыба, удилище работает так: верхний тонкий конец его (самая гибкая часть), участвуя в общей работе удилища в начальный момент рывка рыбы, постепенно, по мере нарастания тяги рыбы, автоматически выключается из работы, вытягиваясь по направлению натянутого шнура.

Таким образом, чем больше тяга рыбы, тем большая часть удилища выключается из работы, заставляя все сильнее и сильнее работать остающиеся среднюю и комлевую части, которые могут выдерживать очень значительные нагрузки.

Затупившийся резец точат на плоском камне (мелкий карборунд, алунд, наждак и т. п.) с ровной поверхностью; после точки резец доводится на оселке, арканзасе или подходящих к ним камнях. Точка производится путем равномерных движений резцом, положенным режущей стороной на точильный камень.
